【摘要】：現代建筑內基本都會配置該建筑相應的消防設備體系，如消防泵、噴淋泵、消防風機、消防電梯、火災報警控制器等，這些設備均是在建筑起火的情況下提供救援及其滅火的設備，并且這些設備都是要在有電的情況下才能工作，如果在火災的情況下這些設備故障或者供電不可靠，將會給人們的生命財產安全和建筑結構體系帶來不可估量的后果，所以確保消防設備的可靠的運行或備用狀態在建筑防火體系里至關重要，其中可靠的供電體系是保障消防設備可靠運行不可缺少的條件，所以消防設備的電源監控在大樓或者小區的日常消防設備維護中成為不可缺少的一項。

【關鍵詞】：消防設備電源狀態監控器；AFPM100/B1；電壓/電流傳感器；大型建筑

前言

現代建筑內設置的火災自動報警系統及消防滅火系統功能日益完善，自動化程度越來越高，然而在發生火災后各類消防設備不能正常運行的案例頻繁發生。無數經驗和教訓證明，消防設備正常工作基本條件是有穩定可靠的消防電源。而且消防設施供電異常所導致的火災無法及時撲救，使得災難擴大化，我們不得不開始重視消防設施的日常維護工作。

建筑內的消防設備能否在關鍵時刻發揮作用，核心在于其電力電源，為保證消防設備供電工作正常，對電源則需要集中監控管理。然而，消防設備供電走線大多安裝在墻體后，建筑材料間比較隱蔽的地方，這也就造成了人為監控的困難性。因此，用于監測消防設備的供電電壓、電流狀態的消防設備電源監控系統應運而生。

AFPM消防設備電源監控系統可合理降低消防設備供電電源的故障發生率，確保消防設備的正常工作，從而為在火災情況下消防設備的正常運行、人員的疏散和營救提供有力的技術保障，AFPM消防設備電源監控系統將為消防設備“保駕護航”，起到合理保障人民生命和國家財產安全的積極作用。?? 在建筑電氣設計過程中，哪些建筑需做消防設備電源監控系統，電氣設計人員通常是依據《建筑設計防火規范》和《民用建筑電氣設計規范》。但該兩本規范均未提到消防設備電源監控系統，只是要求“消防設備應采用專用的供電回路，當建筑物內的生產、生活用電被切斷時，應仍能保證消防用電?！敝皇恰痘馂?zāi)自動報警系統設計規范》要求“消防控制室內設置的消防設備應包括火災報警控制器、消防聯動控制器、消防控制室圖形顯示裝置、消防專用電話總機、消防應急廣播控制裝置、消防應急照明和疏散指示系統控制裝置、消防電源監控器等設備或具有相應功能的組合設備?！比绻鱿揽刂剖一蛘呋馂?zāi)報警系統，那么其內部便需設置消防電源監控器，也就是說消防設備電源監控屬于火災報警系統的一個子項，如果建筑沒有消防控制室或者沒有火災報警系統，則其內部少量的消防設備，筆者覺得可以不做消防設備電源監控系統。

從設計的角度只要小區或者建筑群內有消防控制室，那么所有的消防設備配電箱就應該設置消防設備電源監控系統，即便其內部部分樓棟不設火災報警系統，其消防設備配電箱也應設置消防設備電源監控系統。其中傳感器通常使用較多的主要分為3種，電壓傳感器、電流傳感器、電壓/電流傳感器，一般對于民用建筑來說采用電壓傳感器就可以了，尤其是很多平時狀態不使用的消防設備如消防風機、防火卷簾門、消防泵等更應該采用電壓傳感器，平時有使用的消防設備如消防電梯、消防雙速風機等可以考慮采用電流傳感器或電壓/電流傳感器。

?

概述

大型建筑內消防設備平時為待命工作狀態， 消防設備分布廣，種類多，覆蓋面積大。避免由于日常管理及檢查不被重視，出現因電源故障導致消防設備無法正常運行的情況，為了確保消防設備有可靠穩定的電源，除了加強日常檢查維護，采用了消防設備電源監控系統，依據《消防控制室通用技術要求》GB25506-2010中的明確要求，消防控制室內設置設備應包括消防電源監控器。其中做出了“消防電源監控器應能顯示消防用電設備供電電源和備用電源的工作狀態和欠壓報警信息”的強制性規定。以此來減少和預防火災危害。

大型建筑特點與標準要求

大型建筑內的消防設備主要有消防風機、防火卷簾門、消防應急照明、消防泵、消防電梯、消防排煙防煙風機等設備；為確保這些消防設備的在火災發生時可以正常使用，因此對這些消防設備的電源進行監控也至關重要。

《建筑電氣設計疑難點解析及強制性條文》

8.29 消防設備電源監控系統的監測點位設置原則是什么？

答：消防設備電源監控系統的監測點位原則上宜靠近末端負荷側：

（1）所有消防供電系統雙電源自動切換箱的進行主、備電源端。

（2）所有單電源（回路）供電的應急照明末端配電箱的電源端。

《民用建筑電氣設計標準》GB51348-2019》

消防設備電源傳感器的設置與系統組成

消防設備電源監控系統一般分為管理層、通訊層、設備層，由消防設備電源監控器、通訊線纜、末端傳感器及其中繼器等組成。主機根據所帶的點數有柜體式、掛壁式，主機工作電源為220V 50Hz，要求有兩路電源，備用電源若采用蓄電池，持續工作時間不少于3h。主機一般為24h工作制，系統總線采用NHRVSP 2×1.5屏蔽雙絞線，電源線采用NH-BV 3×2.5，傳輸距離超過500m時需設置中繼器，線路穿鋼管敷設。掛壁式消防設備電源監控器最多可設置4個回路，每個回路最多帶32個點，也就是說掛壁式一般帶的點數不超過128個，加中繼器可擴展到256個點，超過256個應采用柜體式。末端傳感器的種類比較多，有單相、三相的電流或電壓傳感器。可檢測一路直流電壓/電流、一路單相交流電壓/電流、兩路三相交流電壓/電流，具有過壓、欠壓、過流報警功能，具有事件存儲功能，能夠記錄報警發生的時間、類型、參數等。開關量模塊也屬于傳感器的一種，可檢測兩路或六路開關量狀態，并能夠記錄報警發生的時間、類型、參數等。傳感器模塊采用現場總線通訊技術，上位機管理系統可以時刻監控現場情況，及時發現報警信息，通過二總線接口、標準協議可以與各種標準系統連接，具有高度網絡化、集成化、智能化。中繼器是適用于監控器和傳感器通訊距離較遠的系統，中繼器不但可以增加系統的通訊距離，而且可以為連接的傳感器供電，解決由于距離遠而導致的信號和電源的衰減。根據現場消防設備種類不同，對應的AFPM傳感器種類也有所不同，傳感器規格可參考下表。

為了將不同位置的傳感器進行統一監控，我們通常需要在消控中心設置一臺消防設備電源狀態監控器，用于對整個建筑的消防設備電源進行監控。

AFPM100/B1型消防設備電源狀態監控器就是采用壁掛式結構，具有集中式、模塊化設計，其擁有8寸工業平板電腦，采用Windonws XP系統，可支持AFPM消防設備電源監控軟件。與監控傳感器采用二總線的通訊方式，可視圖化監控各個回路中消防設備電源的電壓、電流狀態，顯示故障存在的地點、類型等信息，用于提醒監控人員去排查問題，合理降低消防設備供電電源的故障發生率。

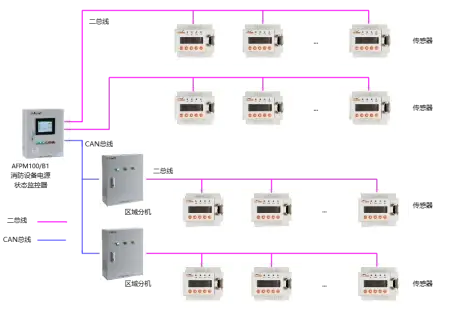

消防設備電源狀態監控器可以通過二總線與多臺消防設備電源傳感器進行連接，組成完整的消防設備電源監控系統，組網如下圖所示。

通常一條二總線回路可以連接64臺傳感器，通訊距離為500米以內。

消防設備電源各個傳感器的實時工作信息與通訊狀態會在監控器上進行顯示，一旦有故障會馬上發出聲光報警，提醒現場維護人員及時到現場查看與維護。監控器的各個軟件界面可參考下圖。

?

結束語

消防設備電源監控系統的設計、安裝及使用，可顯著提高消防設備的可靠性、穩定性和備戰能力，讓消防設備做到意義上的“預防為主，防消結合”。采用消防設備電源監控系統可實現合理降低消防設備供電源的故障發生率，確保消防設備的正常工作，有力地保障人民生命與財產安全。

?
