1.??????? 安裝控制電路板

零件：主機外殼*1，控制電路板*1，M3-6自攻螺絲*4。

步驟：將電路板用螺絲固定在主機內。

2.??????? 安裝DC插頭

零件：DC插頭*1，DC插頭螺母*1。

步驟：先推入DC插頭，再鎖緊插頭螺母。

3.?????? 安裝水冷頭排氣管

零件：水冷頭*1，4-6硅膠管*2，7-9硅膠管*2，4-6特氟龍管*2。

步驟：將4-6特氟龍管內置在4-6硅膠管內，再整體推入7*9硅膠管。

4.?????? 粘貼水冷頭正反面保溫泡棉

零件：步驟3組件*1，40mm保溫海綿*1，5mm保溫海綿*1（需裁剪），扎帶*4。

步驟：注意粘貼方向（參照下圖長、短硅膠管方向）。先粘貼40mm保溫海綿，再粘貼5mm保溫海綿，用扎帶*4固定硅膠管接口。

5.??????? 安裝海綿保溫管

零件：海綿保溫管*2，扎帶*8，步驟4組件*1。

步驟：將海綿保溫管一端切開裂口30mm，套上硅膠管，并用扎帶扎緊，防止靠近水冷頭的硅膠管裸露在空氣中。

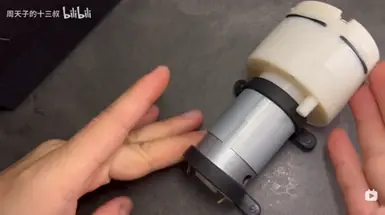

6.??????? 安裝電機硅膠支架

零件：電機硅膠支架*2，氣泵*1。

步驟：將氣泵電機套上硅膠支架，支架的螺絲安裝水平位應與電機端子水平位平行，以方便電機線布線。

7.??????? 安裝水冷頭組件

零件：步驟5組件*1，機身外殼*1。

步驟：將水冷頭組件放入設計位置，黑色保溫海綿朝外放置。

8.??????? 安裝電源線、氣泵線、按鍵線、風扇線（*嚴禁接反，否則會燒毀電路）

零件：電源線*1（100mm小端子），氣泵線*1（300mm大端子），按鍵線*2（300mm小端字子），風扇*1。

步驟：

*將線材插頭按照電路板文字指示插入。

*導線紅色為正極、黑色為負極。

*DC插頭短端為正極、長端為負極。

*按鍵上標有+-為按鍵燈光正負極。

*按鍵開關無需區分正負極。

9.??????? 安裝氣泵

零件：氣泵組件*1，機身組件*1，氣泵線*1，M3-10墊片螺絲*4，扎帶*1。

步驟：將氣泵線與氣泵連接、氣泵端子帶紅點為正極，并扎上扎帶。將氣泵與水冷頭短硅膠管連接。將氣泵安裝到主機上、并鎖緊螺絲。

10.??????? 安裝制冷片

零件：制冷片*1，機身組件*1，導熱硅脂*2，散熱金屬片*1，M4-25自攻螺絲*2，彈簧*2。

步驟：將制冷片冷端（帶字面）涂滿硅脂、貼緊水冷頭。將制冷片熱端（空白面）涂滿硅脂、貼緊散熱金屬片。將M4-25自攻螺絲套上彈簧、固定住散熱金屬片。

11.??????? 機身內部理線

零件：扎帶*3，機身組件*1。

步驟：將風扇放置在散熱金屬片上、風扇帶貼紙面朝里。用3條扎帶將線路扎緊。

12.??????? 安裝機身蓋板

零件：機身蓋板*1，M3-10扁頭自攻螺絲*7。

步驟：將機身蓋板的風扇定位柱對準風扇安裝孔、固定機身蓋板。擰緊M3-10扁頭自攻螺絲。

13.??????? 安裝機身底部減震膠

零件：減震膠*2，機身組件*1。

步驟：撕開減震膠、將減震膠貼在機器底部兩端。

14.??????? 替換油水分離器濾芯螺絲

零件：M5-50不銹鋼螺絲*1，油水分離器*1。

步驟：拆下油水分離器原鍍鋅螺絲、更換為M5-50不銹鋼螺絲。

15.??????? 安裝油水分離器氣動接頭

零件：氣動接頭*2，油水分離器*1。

步驟：取下油水分離器接頭膠塞、裝入氣動接頭（氣動接頭扳手可自行打?。?/p>

16.??????? 安裝油水分離器

零件：機身組件*1，油水分離器*1，3*4特氟龍管*1。

步驟：將油水分離器按入機身安裝位、卡緊即可。注意油水分離器的進出口方向、以箭頭為準。3*4特氟龍管安裝在靠近箭頭方向。
