從無到有,徹底搞懂MOSFET講解(六)
我們知道了三極管 MOS管在進入飽和導通之前,必然會經過放大區。好在三極管經過放大區的時間很短,但是MOS管在米勒平臺這段區域的時間會更長,也會更容易損壞。
?

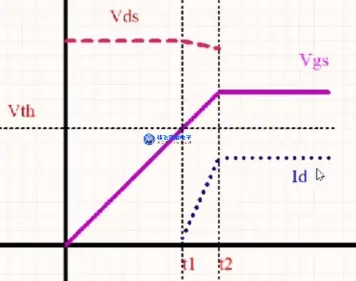

上面是Vgs波形,接下來我們來看Vds波形是什么樣子的。
?
那么,我們知道當Vgs電壓達到Vth時,MOS管進入放大導通區域,而此時D端的電位會從原來的200V在t1~t2期間內會有略微的下降。
?
?
?
同時,我們也知道,在Vgs電壓達到Vth時,Id開始有電流了。
?
我們通過固有轉移特性知道,Vgs和Id成比例變化的,所以在米勒平臺區域Id電流也是幾乎沒有變化,理想情況下,我們就認為它們是不變的。
?
那么,到了某一時刻(t3),米勒平臺效應就會結束。在米勒平臺期間,MOS管的DS內阻Rdson在逐漸變小。
?
?
t1時刻
Vth開通的閾值電壓
Vdd(漏極電壓)略微下降
Id開始有點電流
t2時刻
米勒平臺電壓
Vdd(漏極電壓)
Id達到最大,管子處于放大狀態,
Rdson在一直變化的,從無窮大開始往很小的一個值變
t3時刻
米勒現象消失,固有轉移特性結束
Id達到最大,管子處于飽和狀態
Rdson變到極小
Vdd(漏極電壓)很低
工作在米勒平臺區域,與工作在平臺后的區域,管子的功耗問題。
工作在米勒平臺區域:管子內阻雖然在變小,但是還是很大。由于電流都是最大,所以功耗大。
工作在平臺區域之后:由于Rdson極小,所以功耗小。
管子工作在飽和導通狀態,相對比較安全。但是還是比較怕很高的dv/dt ??di/dt,因?yàn)檫@樣斜率很陡,就會對MOS管產生沖擊。一般在半導體器件的數據手冊里面,都會標出它所能承受的最大的dv/dt ?di/dt。實際上MOS管有很多種溝道:
?
最下面的溝道抗沖擊最強,不過是英飛凌的,申請了發明專利。
我們知道了,MOS管在米勒平臺區發熱量極大,內部結溫很高,如果來了一個很大的沖擊能量,還沒等到結溫往外散掉,就已經損壞了。如果你這個時候,雖然在外部測量到的表面溫度不高,但是已經損壞,就是有可能是這個原因所導致的。
