開關電源
開關模式電源（Switch Mode Power Supply，簡稱SMPS），又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。開關電源的輸入多半是交流電源（例如市電）或是直流電源，而輸出多半是需要直流電源的設備，例如個人電腦，而開關電源就進行兩者之間電壓及電流的轉換。
中文名
開關電源
外文名
Switching Mode Power Supply （縮寫：SMPS)
性????質
利用現代電力電子技術
方????法
脈沖寬度調制
特????點
小型、輕量和高效率
相關視頻
查看全部
1.1萬播放
10:33
開關電源管理芯片UC3842內部框架詳解（1）
7127播放
08:59
一款自激式開關電源，每一個電子元件都起著重要作用，不可替代
5095播放
23:46
開關電源芯片（4800）供電腳電壓波動，換了兩個電阻，成功修復
5179播放
07:13
一款電子元件，廣泛應用在開關電源穩壓電路，初學者可以收藏
1萬播放
09:31
開關電源（六十）用實驗來證明TL494是怎么樣升降壓的
9981播放
14:47
開關電源輸出電壓不正常，可以這樣來檢查
8311播放
05:33
開關電源原理講解（三十三）TL494供電不正常，重點查自激電路
7290播放
08:49
開關電源維修，電壓參數的測量是關鍵，其實掌握幾個重要的就行
8076播放
06:12
開關電源改可調（三）TL494電源改可調之電流改動部位及參數計算
1.5萬播放
05:29
0基礎學電工：帶你全方位了解開關電源，V和ADJ怎么使用？漲知識
1萬播放
03:40
開關電源維修，電源板上濾波電容更換后為什么總是鼓包？經驗分享
6924播放
06:07
KA7500開關電源改可調電源簡單實用，看看這個后改的電源馬上會了
目錄
1?電源簡介
2?主要用途
3?主要類型
4?基本組成
5?主要分類
6?發展方向
7?工作原理
8?工作條件
9?主要特點
10?工作模式
電源簡介
編輯?播報
開關電源不同于線性電源，開關電源利用的切換晶體管多半是在全開模式（飽和區）及全閉模式（截止區）之間切換，這兩個模式都有低耗散的特點，切換之間的轉換會有較高的耗散，但時間很短，因此比較節省能源，產生廢熱較少。理想上，開關電源本身是不會消耗電能的。電壓穩壓是通過調整晶體管導通及斷路的時間來達到。相反的，線性電源在產生輸出電壓的過程中，晶體管工作在放大區，本身也會消耗電能。開關電源的高轉換效率是其一大優點，而且因為開關電源工作頻率高，可以使用小尺寸、輕重量的變壓器，因此開關電源也會比線性電源的尺寸要小，重量也會比較輕。
若電源的高效率、體積及重量是考慮重點時，開關電源比線性電源要好。不過開關電源比較復雜，內部晶體管會頻繁切換，若切換電流尚未加以處理，可能會產生噪聲及電磁干擾影響其他設備，而且若開關電源沒有特別設計，其電源功率因數可能不高。
主要用途
編輯?播報
開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈帶，電腦機箱，數碼產品和儀器類等領域。
主要類型
編輯?播報

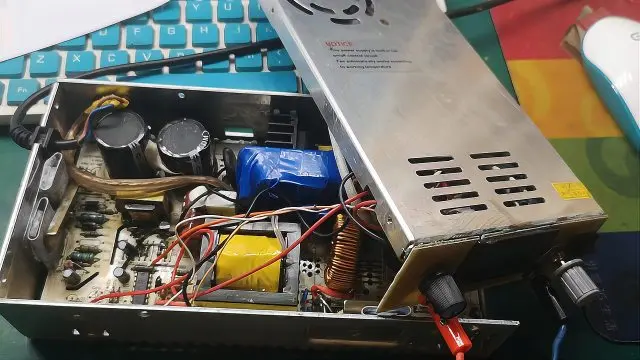

開關電源內部結構
現代開關電源有兩種：一種是直流開關電源；另一種是交流開關電源。這里主要介紹的只是直流開關電源，其功能是將電能質量較差的原生態電源（粗電），如市電電源或蓄電池電源，轉換成滿足設備要求的質量較高的直流電壓（精電）。直流開關電源的核心是DC/DC轉換器。因此直流開關電源的分類是依賴DC/DC轉換器分類的。也就是說，直流開關電源的分類與DC/DC轉換器的分類是基本相同的，DC/DC轉換器的分類基本上就是直流開關電源的分類。
直流DC/DC轉換器按輸入與輸出之間是否有電氣隔離可以分為兩類：一類是有隔離的稱為隔離式DC/DC轉換器；另一類是沒有隔離的稱為非隔離式DC/DC轉換器。
隔離式DC/DC轉換器也可以按有源功率器件的個數來分類。單管的DC/DC轉換器有正激式（Forward）和反激式（Flyback）兩種。雙管DC/DC轉換器 有雙管正激式（DoubleTransistor Forward Converter），雙管反激式（Double Transistor Flyback Converter）、推挽式（Push-Pull Converter） 和半橋式（Half-Bridge Converter）四種。四管DC/DC轉換器就是全橋DC/DC轉換器（Full-Bridge Converter）。
開關電源內部結構圖
非隔離式DC/DC轉換器，按有源功率器件的個數，可以分為單管、雙管和四管三類。單管DC/DC轉換器共有六種，即降壓式（Buck）DC/DC轉換器 ，升壓式（Boost）DC/DC轉換器、升壓降壓式（Buck Boost）DC/DC轉換器、Cuk DC/DC轉換器、Zeta DC/DC轉換器和SEPIC DC/DC轉換器。在這六種 單管DC/DC轉換器中，Buck和Boost式DC/DC轉換器是基本的，Buck-Boost、Cuk、Zeta、SEPIC式DC/DC轉換器是從中派生出來的。雙管DC/DC轉換器有雙管串接的升壓式（Buck-Boost）DC/DC轉換器。四管DC/DC轉換器常用的是全橋DC/DC轉換器（Full-Bridge Converter）。
隔離式DC/DC轉換器在實現輸出與輸入電氣隔離時，通常采用變壓器來實現，由于變壓器具有變壓的功能，所以有利于擴大轉換器的輸出應用范圍，也便于實現不同電壓的多路輸出，或相同電壓的多種輸出。
在功率開關管的電壓和電流定額相同時，轉換器的輸出功率通常與所用開關管的數量成正比。所以開關管數越多，DC/DC轉換器的輸出功率越大，四管式比兩管式輸出功率大一倍，單管式輸出功率只有四管式的1/4。
非隔離式轉換器與隔離式轉換器的組合，可以得到單個轉換器所不具備的一些特性。
按能量的傳輸來分，DC/DC轉換器有單向傳輸和雙向傳輸兩種。具有雙向傳輸功能的DC/DC轉換器，既可以從電源側向負載側傳輸功率，也可 以從負載側向電源側傳輸功率。
DC/DC轉換器也可以分為自激式和他控式。借助轉換器本身的正反饋信號實現開關管自持周期性開關的轉換器，叫做自激式轉換器，如洛耶爾（Royer）轉換器就是一種典型的推挽自激式轉換器。他控式DC/DC轉換器中的開關器件控制信號，是由外部專門的控制電路產生的。
開關電源
按照開關管的開關條件，DC/DC轉換器又可以分為硬開關（Hard Switching）和軟開關（Soft Switching）兩種。硬開關DC/DC轉換器的開關器件是在承受電壓或流過電流的情況下，開通或關斷電路的，因此在開通或關斷過程中將會產生較大的交疊損耗，即所謂的開關損耗（Switching loss）。當轉換器的工作狀態一定時開關損耗也是一定的，而且開關頻率越高，開關損耗越大，同時在開關過程中還會激起電路分布電感和寄生 電容的振蕩，帶來附加損耗，因此，硬開關DC/DC轉換器的開關頻率不能太高。軟開關DC/DC轉換器的開關管，在開通或關斷過程中，或是加于其上的電壓為零，即零電壓開關（Zero-Voltage-Switching，ZVS），或是通過開關管的電流為零，即零電流開關（Zero-Current·Switching，ZCS）。這種軟開關方式可以顯著地減小開關損耗，以及開關過程中激起的振蕩，使開關頻率可以大幅度提高，為轉換器的小型化和模塊化創造了條件。功率場效應管（MOSFET）是應用較多的開關器件，它有較高的開關速度，但同時也有較大的寄生電容。它關斷時，在外電壓的作用下， 其寄生電容充滿電，如果在其開通前不將這一部分電荷放掉，則將消耗于器件內部，這就是容性開通損耗。為了減小或消除這種損耗，功率場效應管宜采用零電壓開通方式（ZVS）。絕緣柵雙極性晶體管（Insulated Gate Bipolar tansistor，IGBT）是一種復合開關器件，關斷時的電流拖尾會導致較大的關斷損耗，如果在關斷前使流過它的電流降到零，則可以顯著地降低開關損耗，因此IGBT宜采用零電流（ZCS）關斷方式。IGBT在零電壓條件下關斷，同樣也能減小關斷損耗，但是MOSFET在零電流條件下開通時，并不能減小容性開通損耗。諧振轉換器（Resonant Converter ，RC）、準諧振轉換器（Quasi-Resonant Converter，QRC）、多諧振轉換器（Multi-Resonant Converter，MRC）、零電壓開關PWM轉換器（ZVS PWM Converter）、零電流開關PWM轉換器（ZCS PWM Converter）、零電壓轉換（Zero-Voltage-Transition，ZVT）PWM轉換器和零電流轉換（Zero- Voltage-Transition，ZVT）PWM轉換器等，均屬于軟開關直流轉換器。電力電子開關器件和零開關轉換器技術的發展，促使了高頻開關電源的發展。
