一、引子

Once upon a time，Netscape的大拿 Phil Karlton曾經說過：“There are only two hard things in Computer Science: cache invalidation and naming things”，成為程序界流傳甚廣的名言，可見取名是計算機科學中最難的兩件事之一。取名，要用名字恰到好處地描述其想描述的事物，要體現代碼注釋的最高原則——自注釋，這其實一點都不輕松。

取名，一般都是從生僻的變?yōu)榇蟊姷?，這樣才能朗朗上口，為人民群眾所喜聞樂見，比如陳港生更名為成龍，楊旎奧改名為楊紫，劉福榮改名為劉德華。而內核從page到folio的一次改變，似乎是反其道而行之了。感覺有相當數量的童鞋可能都不見得認識folio這個單詞。金山詞霸曾經曰過，folio是這個意思：

感覺大概意思，就是通過封面和封底夾在一起的一本書或者一套文獻。這個名字，有點古典生僻，它的目標在于解決內核面臨的一個糾結狀況。至于這個名字叫folio、pageset、superpage還是head_page，其實都沒有那么重要了，背后真正重要的是，它要解決什么問題。

二、亂局

下面我們來看folio出現之前，Linux內核的情況。眾所周知，在Linux內核中，我們用page來描述一頁，這一頁通常是4KB。這個世界如果所有人都是4KB的單頁，那就簡單歸一了。但是，在晴朗的天空中，卻漂浮中一朵烏云，這朵烏云就是compound page以及由compound page衍生出的hugepage，它們并非總是單頁的。

在Linux中，我們并不總是以單一的4KB basepage為單位來獲取、映射和釋放內存。我們有時候，會把多個4KB復合在一起，進行申請、映射和釋放：

1.用戶態的透明大頁（THP）和HugeTLB大頁

我們可能直接用PMD而不是PTE進行映射，把一個2MB的連續物理內存映射到用戶態，這樣用戶態使用它，可以大量減小TLB miss。

在內核中，我們描述內存的單元是page，這個page一般是4KB。但是在THP/HugeTLB的場景下，整個2MB其實是一個整體的概念，這個時候，我們誕生了一種需求：

• 有時候我們關心的是這個2MB的整體，但是page其實是描述它的4KB的部分，用page來描述整體似乎不太適合；

• 有時候，我們確實想描述2MB整個整體里面4KB的某個部分，這個時候page似乎比較適合。

2.內核態也可能直接申請和釋放compound page

比如一些內核driver會通過__GFP_COMP標記申請order大于0的連續頁，形成所謂的compound page（比如2頁，4頁，8頁，16頁等組成的復合頁，前面的THP/HugeTLB其實也是一種order較大的compound page，由2MB/4KB個頁面組成的compound page）。這樣的透過__GFP_COMP標記，來向buddy申請內存的driver還是比較多的：

這樣的compound page，可以透過內核統一的gc機制進行管理，比如在refcount即將歸0的時候，put_page(compound page)可以整體釋放compound page。

這顯然和前面描述的THP/HugeTLB的情況是一樣的，也存在一個在部分和整體兩種語義中糾結的問題。

由于多個page構成了一個整體，這些page之間會有關聯，我們需要某種方法解決如下的問題：

1. N個page是否組成了一個整體？

2. 這些page哪些是head（第0個page）？

3. 這些page哪些是tail（第1 ~ N - 1個）？

4. 這些page一共有多少個？

5. 如果我是一個tail，那我的head是誰？

6. 這些page如何整體釋放？釋放的時候需要什么析構動作？

....

在folio出現之前，內核采用如下的方法來解決上述的問題：

• 在由N個4KB組成的compound page的第0個page結構體（page[0]，即head page）上安置一個PG_head標記，邏輯如下：

page->flags |= (1UL << PG_head);

所以，如果傳給PageHead() API的是第0個page結構體，由于PG_head為真，這個API返回true。

• 在由N個4KB組成的compound page的第1~N-1的page結構體(page[1] ~ Page[N-1]，即tail page)的compound_head上的最后一位設置1，邏輯如下：

page->compound_head |= ?1UL；

而除0位以外的位，則指向真正的head的page即page[0]，于是邏輯上，如果傳入的是1~N-1這些page結構體，如下兩個API分別可以取出head page和判斷相關的page是否是tail page（一個compound page除page[0]以外的page）：

• 在page[1]這個結構體的compound_order成員上，放置這個compound page的order，比如如果是連續4個4KB組成的復合頁，則page[1].compound_order = 2。所以，如果我們把head傳入compound_order這個API，則可以取到compound page的order數：

• 在page[1]這個結構體的compound_dtor成員上，放置這個compound page的析構函數，此析構函數，在put_page[page[0]]并且refcount即將歸0的時候會被執行。不同類型的compound page的析構函數可能會不一樣:

整個組織關系如下圖：

當然，在HugeTLB和THP的場景下，page[2]還有更多的兼職功能（HugeTLB和THP不可能是只有2頁，它們存在2MB/4KB，所以一定存在page[2]）。

比如HugeTLB借用page[2]->mapping成員：

而THP借用page[2]的deferred_list：

通過page[0]~page[n-1]中flags、compound_head、compound_dtor成員的特殊串聯關系，把這N個page結構體聯系在了一起。這產生了一個混亂，很多時候，我們真正想操作的，其實只是compound page的整體，比如get_page()、put_page()、lock_page()、unlock_page()等。于是這樣的API里面，廣泛地存在這樣的compound_head()操作：

就以get_page()為例，傳入get_page()的page結構體，其實可能是三種情況：

1. 就是一個普通的非compound page的4KB page，這個時候，compound_head() API實際還是返回那個page；

2. 傳入的是一個compound page的page[0]（也即head page），這個時候，compound_head()返回的還是page[0]；

3. 傳入的是compound page的page[1] ~ page[n]（也即tail page），這個時候，compound_head()返回的是compound_head - 1，也就是page[0]。

另外，我們一般是用操作一組page的page[0]來操作整個compound page的。

我們能不能把這些含混的語義扯清了呢？比如get_xxx()，這個xxx就是表示我要get一個整體呢？再比如get_yyy()就是表示我要操作一個basepage的yyy呢？另外，get_xxx()這個語義下，函數的參數就不可能是yyy呢？讓天堂的歸天堂，讓塵土的歸塵土，丁是丁，卯是卯，不香嗎？

get_xxx(struct xxx *x);

get_yyy(struct yyy *y);

而不是

這種混亂的局面，很容易對程序員進行錯誤的向?qū)?，因?yàn)槌绦騿T寫代碼的時候，究竟在操作xxx，還是yyy，自己都拎不清了。所以需要在函數體內進行區分操作，相似的問題還存在于lock_page()、unlock_page()之類的API，比如：

其實，優秀的代碼都是拎得清的代碼，優先的API都是強迫調用者拎清的API。

如果你看最新的內核，則可以看到兩組不同的APIs:

void folio_get(struct folio *folio);

void get_page(struct page *page);

void folio_lock(struct folio *folio);

void lock_page(struct page *page);

拎清楚的調用者，如果覺得自己在操作一個整體，它應該調用folio_get、folio_lock，另外，我們也強迫它搞清楚自己的參數是folio而不是page。這對于代碼的讀者而言，也是賞心悅目的，無需猜測的。因?yàn)椋a編寫的一個基本原則就是：Don’t make me think!代碼的讀者并不想猜你究竟是想干xxx還是yyy，你直截了當?shù)馗嬖V我就好。

當我們明確地知道我們在操作一個整體/集合，我們在操作一個folio。那么這個folio和page是什么關系呢？page是folio的一部分。但是，folio結構體的定義是什么呢？在最開始的patch版本里，其實它就是：

所以就數據結構本身而言，folio本質上還是一個page結構體，只是被正名了。folio本質上是一個集合的概念，比如它代表一個班級，但是它的數據結構的字長又和表示班上每個學生的數據結構是一樣的。比如你的名字叫黃曉明，你是一個開發組的組長你是個工程師，你這個數據結構，其實和一般的工程師是一樣的。但是，有時候，領導說，這個事情讓黃曉明這邊來干。他其實說的是黃曉明這個小組來干，黃曉明這個時候成為一個集體的概念。最終這個黃曉明其實和其他工程師的數據結構是一樣的，但是領導說，讓黃曉明干，會比說“讓工程師干”要清晰明了的多。邏輯就是這么個邏輯，這體現了內核社區的潔癖，也是代碼自注釋的原則的體現。

早期的patch長成這樣的話：

這多少有點不方便，因?yàn)槲覀優榱瞬僮饕粋€(gè)folio的flags、LRU、private之類的成員，我們還要先來一次folio->page的操作，比如：

所以正式合入Linux 5.16 內核的folio是長下面這樣的，把一些page里面常用字段，提取到了和page同等位置的union里面：

如果你還沒看明白呢，也許把folio和page并排列會更明白：

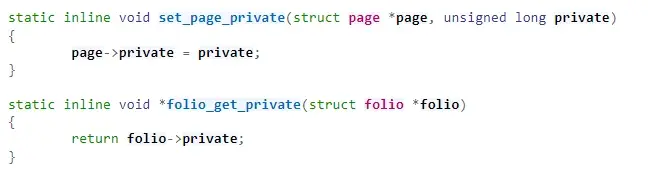

說白了，就是同名成員在同樣offset位置的簡單數學游戲。這樣，類似前面的folio的private的訪問，就可以直接是：

【文章福利】小編推薦自己的Linux內核技術交流群:【749907784】整理了一些個人覺得比較好的學習書籍、視頻資料共享在群文件里面，有需要的可以自行添加哦?。。。ê曨l教程、電子書、實戰項目及代碼)? ??

三、破局

由此，我們搞清楚了folio并不是什么新生事物，而是一個有著集合概念的，數據結構與page對等的東西 。這樣我們至少破除了folio的神秘感。

我們看看內核里面關于folio的注釋：

A folio is a physically, virtually and logically contiguous set of bytes. ?It is a power-of-two in size, and it is aligned to that same power-of-two. ?It is at least as large as %PAGE_SIZE. ?If it is in the page cache, it is at a file offset which is a multiple of that ?power-of-two. ?It may be mapped into userspace at an address which is ?at an arbitrary page offset, but its kernel virtual address is aligned ?to its size.

其實folio就是物理連續、虛擬連續的2^n次的PAGE_SIZE的一些bytes的集合，當然這個n也是允許是0的。這個時候，有的童鞋就跳出來，為什么單頁的集合也可以叫folio？你問這個問題是傷了廣大單身群眾的心，難道單身自己一個人過就不叫一個家庭了嗎？家庭成員數量是一，儂曉得伐？

folio有一點是確定的，它必然不會是一個tail page。從而避免了前面的xxx、yyy的語義混亂（也就是Linux社區說的page結構體 的mess）。

理解理念之后，在實踐環節，其實就比較簡單了。Folio的開發，分了好多個階段完成，而第一個階段的git pull request，就有90個patch：

簡單地看到這個數字，可能就有的童鞋直接從入門到放棄了。但是，實際點進去看，真的都是非常簡單的替換游戲。比如我們隨機點開看一個mm: Add folio_pfn() ?【1】這個是求folio的pfn的，它究竟是個什么樣子呢？不要太簡單好吧：

所以，理解folio，最本質的是理解什么時候用folio，把該用folio的，當成folio用，破除心中的迷霧。

在Linux的層面，至少但是不限于如下這些應該是一個集合：

1.加入lruvec進行內存回收管理的應該是一個集合，它或者是compound page或者就是一個普通的單頁“集合”。在內核透明大頁THP的場景下，其實THP都是以整體加入lruvec的，將lruvec的相關參數改為folio，可以適應更廣泛的情況：THP和非THP進入lruvec。比如，著名的shrink_page_list()函數，現在就叫shrink_folio_list()，從lruvec里面拿到的，也是folio:

2.refcount計數、lock等的應該是一個集合

比如：

哪怕你傳的是folio中的某一個page，我lock的還是一個集合：

3.mem_cgroup等的記賬charge應該是一個集合；

4.wait writeback、bit等應該是一個集合，比如：

folio_wait_bit(struct folio *folio, int bit_nr);

void folio_wait_writeback(struct folio *folio);

5.與address_space綁定的Page cache的查找、插入、刪除等操作應該是一個集合，因?yàn)閜age cache也是可以是THP的。相關代碼比如：

6.rmap相關的單元應該是一個集合

鑒于文件頁page cache以及進程的匿名頁都可以是THP，所以在反向映射等API中，操作的應該也是folio，比如，在 do_anonymous_page(struct vm_fault *vmf)這個經典的匿名頁page fault處理函數中，最后rmap和lruvec相關的操作都是folio：

當然，歷史的偉大變革不會在一瞬間完成。從page語義向folio語義的轉換并非是一蹴而就的，所以可以看看最新的Linux kernel提交，仍然也一些在轉義過程中。這些轉義發生在文件系統、內存管理等各個領域：

鑒于本質上folio和page數據結構在內存意義上相等，所以基于歷史原因短期內難以改掉的代碼，如果使用的仍然是page，其實在folio和page之間還是可以比較輕松地轉換的。比如最簡單就是強行轉換：

struct page *p = (struct page *) folio;

這當然是代碼的“bad smell”。

由于folio是一個集合語義，所以，在我們關心的是集合的一部分的時候，或者說一個部分是否屬于一個compound集合的時候，我們?nèi)匀魂P(guān)心的是page，比如，下面的API分別判斷page是否是一個tail，page是否屬于一個compound：

在比如下面的API，copy一整個folio集合，則需要里面的page一個部分一個部分的copy：

folio_page(folio, n)這個API可以取出一個folio中的第n個page。

四、結語

讓集合的是集合，讓個體的是個體，條分縷析，是folio設計的根本出發點。面向的問題根源，比怎么解決更加重要。盡管Linus Torvalds也不喜歡folio這個名，但是他認可folio要解決的問題，這比叫folio還是劉麻子更關鍵。

原文作者：內核工匠
