Trusted Firmware-A移植
Trusted Firmware-A簡介
嵌入式高速發展的今天，大量的嵌入式設備使用了Arm為核心的芯片。我們會接觸到越來越多的嵌入式設備，一個問題油然而生：數量如此巨大的嵌入式設備的安全性如何？目前針對嵌入式安全的技術和標準可謂千姿百態，除了必要的硬件安全技術，與之配套的安全軟件也是必不可少的一部分。今天我們要介紹的是基于Arm 的可信固件Trusted Firmware-A，簡稱TF-A。它是一個開源軟件，運行在一個硬件隔離的安全環境中并提供安全服務。
實驗?zāi)康?/h1>
完成TF-A的基本功能實現TF-A引導u-boot啟動。
實驗平臺
華清遠見開發環境，F(xiàn)S-MP1A平臺
實驗步驟
本實驗基于tf-a-stm32mp-2.2版本，然后添加意法半導體提供的補丁文件。在意法半導體官方的tf-a中移植我們自己的tf-a。
導入源碼
如果之前已經建立了源碼目錄，并且導入了源碼包，即可跳過本小節。
建立源碼目錄
linux@ubuntu:$ cd ~
linux@ubuntu:$ mkdir FS-MP1A
將【華清遠見-FS-MP1A開發資料\02-程序源碼\04-Linux系統移植\01-官方源碼】下的
en.SOURCES-stm32mp1-openstlinux-5-4-dunfell-mp1-20-06-24.tar.xz壓縮包，導入到ubuntu下的${HOME}/FS-MP1A目錄下。
解壓縮源碼包
linux@ubuntu:$ tar xvf en.SOURCES-stm32mp1-openstlinux-5-4-dunfell-mp1-20-06-24.tar.xz
解壓完成后得到“
stm32mp1-openstlinux-5.4-dunfell-mp1-20-06-24”目錄
進入tf-a目錄下
linux@ubuntu:$ cd ~/FS-MP1A/stm32mp1-openstlinux-5.4-dunfell-mp1-20-06-24/sources/arm-ostl-linux-gnueabi/tf-a-stm32mp-2.2.r1-r0
該目錄下以patch結尾的文件為ST官方提供的補丁文件；
tf-a-stm32mp-2.2.r1-r0.tar.gz為標準tf-a源碼包。
解壓標準tf-a源碼包
linux@ubuntu:$ tar -xvf tf-a-stm32mp-2.2.r1-r0.tar.gz
解壓完成后得到tf-a-stm32mp-2.2.r1目錄
進入tf-a源碼目錄下：
linux@ubuntu:$ cd tf-a-stm32mp-2.2.r1
將ST官方補丁文件打到tf-a源碼中：
linux@ubuntu:$ for p in `ls -1 ../*.patch`; do patch -p1 < $p; done
TF卡分區
要對TF卡進行燒錄，需要先將TF接入到ubuntu系統中。
查看TF卡分區
linux@ubuntu:$ ls /dev/sd*
由上圖所示只有“/dev/sdb1”一個分區則需要重新進行分區。
首先刪除原有分區
linux@ubuntu:$ sudo parted -s /dev/sdb mklabel msdos
如果顯示如下內容，則表示設備已經被掛載，需要卸載掉設備再刪除分區。
卸載設備
linux@ubuntu:$ umount /dev/sdb1
卸載完成后重新執行刪除分區命令
linux@ubuntu:$ sudo parted -s /dev/sdb mklabel msdos
對tf進行重新分區
linux@ubuntu:$ sudo sgdisk --resize-table=128 -a 1 -n 1:34:545 -c 1:fsbl1 -n 2:546:1057 -c 2:fsbl2 -n 3:1058:5153 -c 3:ssbl -n 4:5154:136225 -c 4:bootfs -n 5:136226 -c 5:rootfs -A 4:set:2 -p /dev/sdb -g
注意：最后-p /dev/sdb參數中的/dev/sdb需要按照實際ubuntu中的tf節點為準，否則可能發生不可預料的后果。
建立自己的平臺
配置工具鏈
導入交叉編譯工具鏈（如果還未安裝SDK可參考《SDK工具鏈安裝》章節進行安裝）
linux@ubuntu:$ source /opt/st/stm32mp1/3.1-openstlinux-5.4-dunfell-mp1-20-06-24/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-linux-gnueabi
驗證開發工具是否安裝正確，顯示版本信息如下圖所示。
linux@ubuntu:$ $CC --version
增加板級相關文件
進入到tf-a源碼目錄
linux@ubuntu:$ cd ~/FS-MP1A/stm32mp1-openstlinux-5.4-dunfell-mp1-20-06-24/sources/arm-ostl-linux-gnueabi/tf-a-stm32mp-2.2.r1-r0/tf-a-stm32mp-2.2.r1
添加設備樹文件
linux@ubuntu:$ cp fdts/stm32mp15xx-dkx.dtsi fdts/stm32mp15xx-fsmp1x.dtsi
linux@ubuntu:$ cp fdts/stm32mp157a-dk1.dts fdts/stm32mp157a-fsmp1a.dts
修改上層目錄下的Makefile.sdk編譯腳本在TFA_DEVICETREE配置項中添加stm32mp157a-fsmp1a
TFA_DEVICETREE ?=?stm32mp157a-fsmp1a?stm32mp157a-dk1 stm32mp157d-dk1 stm32mp157c-dk2 stm32mp157f-dk2 stm32mp157c-ed1 stm32mp157f-ed1 stm32mp157a-ev1 stm32mp157c-ev1 stm32mp157d-ev1 stm32mp157f-ev1
修改
fdts/stm32mp157a-fsmp1a.dts將
#include "stm32mp15xx-dkx.dtsi"
修改為
#include "stm32mp15xx-fsmp1x.dtsi"
編譯源碼
執行如下指令編譯trusted：
linux@ubuntu:$ make -f $PWD/../Makefile.sdk TFA_DEVICETREE=stm32mp157a-fsmp1a TF_A_CONFIG=trusted ELF_DEBUG_ENABLE='1' all
編譯成功后，最后顯示內容(部分截圖)如下：
編譯完成后會在上級build/trusted目錄得到如下文件：
linux@ubuntu:$ ls ../ build/trusted
linux@ubuntu:$ cd ../ build/trusted
固件燒寫
由于在移植過程中會多次燒寫固件并且會導致正常tf-a無法啟動，因此推薦使用TF卡啟動的方式來驗證。
tf-a需要使用trusted 格式的u-boot鏡像啟動，具體的編譯方法可參考《U-boot移植》章節中的“生成Trusted鏡像”小節。
將TF接入ubuntu系統后，查看TF卡分區
linux@ubuntu:$ ls /dev/sd*
/dev/sdb為TF卡設備。如果該設備下只有/dev/sdb1一個分區則重新分區。
執行如下指令燒寫u-boot：
linux@ubuntu:$ sudo dd if=tf-a-stm32mp157a-fsmp1a-trusted.stm32 of=/dev/sdb1 conv=fdatasync
linux@ubuntu:$ sudo dd if=tf-a-stm32mp157a-fsmp1a-trusted.stm32 of=/dev/sdb2 conv=fdatasync
linux@ubuntu:$ sudo dd if=u-boot-stm32mp157a-fsmp1a-trusted.stm32 of=/dev/sdb3 conv=fdatasync
其中前兩條命令“
tf-a-stm32mp157a-fsmp1a-trusted.stm32”為本章節編譯得到的，第三條命令中的“u-boot-stm32mp157a-fsmp1a-trusted.stm32”則為《U-boot移植》章節中的“生成Trusted鏡像”小節得到。
啟動開發板
將撥碼開關設置為SD卡啟動方式：
Boot mode
BOOT2
BOOT1
BOOT0
Engineering boot
1
0
0
Forced USB bootfor flashing
0
0
0
eMMC
0
1
0
SDCARD
1
0
1
將制作好的TF卡插入開發板，上電后會出現如下錯誤提示：
這個錯誤產生的原因是電源初始化錯誤，需重新調整電源相關配置
調整設備樹電源配置
由于官方參考板DK1采用電源管理芯片做電源管理，而FS-MP1A采用分離電路作為電源管理，本例需要將文件中原有電源管理芯片相關內容去掉，增加上固定電源相關內容
去掉原有電源管理內容
DK1參考板電源管理芯片掛在I2C4上，而FS-MP1A并未使用I2C4總線，所以直接將I2C4相關內容完全刪除即可。
修改
fdts/stm32mp15xx-fsmp1x.dtsi文件
將文件中i2c4節點相關內容整體刪除，刪除內容如下：
&i2c4 {
pinctrl-names = "default", "sleep";
pinctrl-0 = <&i2c4_pins_a>;
pinctrl-1 = <&i2c4_pins_sleep_a>;
i2c-scl-rising-time-ns = <185>;
i2c-scl-falling-time-ns = <20>;
clock-frequency = <400000>;
status = " okay";
secure-status = "okay";
/*內容太長此處省略*/
watchdog {
compatible = "st,stpmic1-wdt";
status = "disabled";
};
};
};
修改
fdts/stm32mp15xx-fsmp1x.dtsi文件，刪除如下內容：
&cpu0{
cpu-supply = <&vddcore>;
};
&cpu1{
cpu-supply = <&vddcore>;
};
添加固定電源配置
修改fdts/：文件
固定電源配置通常添加在根節點下，在根節點末尾位置添加如下內容(紅色字體為需要添加的內容)：
vin: vin {
compatible = "regulator-fixed";
regulator-name = "vin";
regulator-min-microvolt = <5000000>;
regulator-max-microvolt = <5000000>;
regulator-always-on;
};
v3v3: regulator-3p3v {
compatible = "regulator-fixed";
regulator-name = "v3v3";
regulator-min-microvolt = <3300000>;
regulator-max-microvolt = <3300000>;
regulator-always-on;
regulator-boot-on;
};
v1v8_audio: regulator-v1v8-audio {
compatible = "regulator-fixed";
regulator-name = "v1v8_audio";
regulator-min-microvolt = <1800000>;
regulator-max-microvolt = <1800000>;
regulator-always-on;
regulator-boot-on;
};
v3v3_hdmi: regulator-v3v3-hdmi {
compatible = "regulator-fixed";
regulator-name = "v3v3_hdmi";
regulator-min-microvolt = <3300000>;
regulator-max-microvolt = <3300000>;
regulator-always-on;
regulator-boot-on;
};
v1v2_hdmi: regulator-v1v2-hdmi {
compatible = "regulator-fixed";
regulator-name = "v1v2_hdmi";
regulator-min-microvolt = <1200000>;
regulator-max-microvolt = <1200000>;
regulator-always-on;
regulator-boot-on;
};
vdd: regulator-vdd {
compatible = "regulator-fixed";
regulator-name = "vdd";
regulator-min-microvolt = <3300000>;
regulator-max-microvolt = <3300000>;
regulator-always-on;
regulator-boot-on;
};
vdd_usb: regulator-vdd-usb {
compatible = "regulator-fixed";
regulator-name = "vdd_usb";
regulator-min-microvolt = <3300000>;
regulator-max-microvolt = <3300000>;
regulator-always-on;
regulator-boot-on;
};
};
重新編譯源碼
linux@ubuntu:$ make -f $PWD/../Makefile.sdk TFA_DEVICETREE=stm32mp157a-fsmp1a TF_A_CONFIG=trusted ELF_DEBUG_ENABLE='1' all
燒寫后啟動

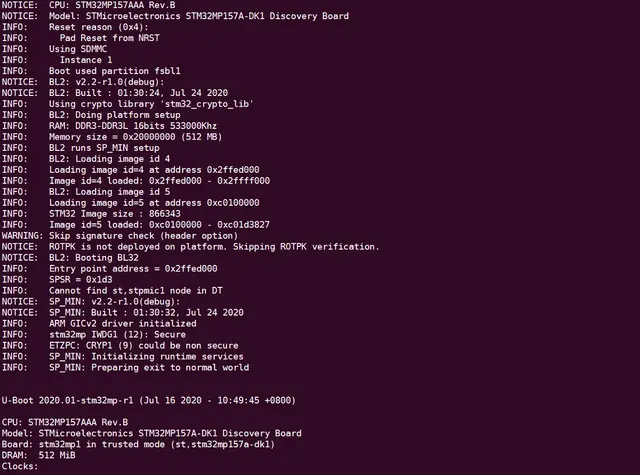

重新燒寫后啟動現象如下：
可以看到現在已經可以啟動到u-boot了
eMMC移植
參考原理圖可知eMMC使用的是SDMMC2總線，當前所使用的設備樹文件中沒有SDMMC2的支持，所以需要增加相關內容才能正常驅動eMMC。
由于在使STM32MP1芯片很多管腳為多功能復用管腳，且很多管腳具備同樣的功能，所以移植eMMC時需要確認硬件設計是使用的是那些管腳，根據原理圖確認后管腳對應關系為：
原理圖網絡編號
對應管腳
管腳功能
管腳功能碼
SD2_DATA0
PB14
SDMMC2_D0
AF9
SD2_DATA1
PB15
SDMMC2_D1
AF9
SD2_DATA2
PB3
SDMMC2_D2
AF9
SD2_DATA3
PB4
SDMMC2_D3
AF9
SD2_DATA4
PA8
SDMMC2_D4
AF9
SD2_DATA5
PA9
SDMMC2_D5
AF10
SD2_DATA6
PE5
SDMMC2_D6
AF9
SD2_DATA7
PD3
SDMMC2_D7
AF9
SD2_CLK
PE3
SDMMC2_CK
AF9
SD2_CMD
PG6
SDMMC2_CMD
AF10
管腳定義
在u-boot中STM32MP1默認管腳定義在文件
arch/arm/dts/stm32mp15-pinctrl.dtsi中，查看文件中是否有需要的管腳定義：
查看后確認有SDMMC2的管腳定義，且與FS-MP1A硬件使用情況一致，定義如下：
sdmmc2_b4_pins_a: sdmmc2-b4-0 {
pins1 {
pinmux = <STM32_PINMUX('B', 14, AF9)>, /* SDMMC2_D0 */
<STM32_PINMUX('B', 15, AF9)>, /* SDMMC2_D1 */
<STM32_PINMUX('B', 3, AF9)>, /* SDMMC2_D2 */
<STM32_PINMUX('B', 4, AF9)>, /* SDMMC2_D3 */
<STM32_PINMUX('G', 6, AF10)>; /* SDMMC2_CMD */
slew-rate = <1>;
drive-push-pull;
bias-pull-up;
};
pins2 {
pinmux = <STM32_PINMUX('E', 3, AF9)>; /* SDMMC2_CK */
slew-rate = <2>;
drive-push-pull;
bias-pull-up;
};
};
增加SDMMC2節點信息
修改
fdts/stm32mp15xx-fsmp1x.dtsi增加SDMMC2的信息
在原有sdmmc1節點下增加sdmmc2的內容，添加內容可參考
arch/arm/dts/stm32mp15xx-edx.dtsi中sdmmc2的寫法，內容如下：
&sdmmc2 {
pinctrl-names = "default";
pinctrl-0 = <&sdmmc2_b4_pins_a &sdmmc2_d47_pins_a>;
non-removable;
st,neg-edge;
bus-width = <8>;
vmmc-supply = <&v3v3>;
vqmmc-supply = <&v3v3>;
status = "okay";
};
測試
重新編譯燒寫后可以通過ums或者scp的方式更新eMMC中的u-boot即可。具體可參考《通過linux更新eMMC中的u-boot》章節。
