前言

繼RBK852（評測鏈接）和RBK752（評測鏈接）之后，網件推出了價格更為親民的Orbi RBK35X系列（RBK352是兩只裝，RBK353是三支裝）。和RBK852和RBK752不同的是，前兩者都采用了三頻設計，有單獨的5G無線回程頻段，而RBK35X系列只有雙頻。今天來到Koolshare評測室的是Orbi RBK353，RBK353采用2.4GHz 600Mbps + 5GHz 1200Mbps規格設計。下面為大家?guī)磉@款產品的評測

▲ORBI RBK353（官網鏈接）中包含了一只RBR350路由和兩只RBS350分身

▲產品規格


開箱

▲ORBI RBK353包裝盒采用ORBI系列一貫的藍白配色，左下角的AX1800表明了它的規格。由于是三只裝的原因，包裝盒要更大一些

▲包裝盒底部介紹了RBK353的技術規格。本次拿到的國行ORBI RBK353是EUS歐洲版本，越南制造。這個版本的RBK353無線地區是可以切換的，后期的國行PRS中國版本無線地區估計會被鎖區

▲打開包裝盒的頂蓋就能看到安裝指導手冊了

▲RBK353 WiFi6 Mesh套裝

▲RBK353小巧精致，易于融于家居生活

▲附件盒內配件一覽，里面裝有超五類非屏蔽線一根，帶折疊插頭的電源適配器三個，英標三孔插頭三個，歐標雙孔插頭三個

▲電源適配器采用了國標雙孔折疊插頭，輸出規格為12V 2.5A 30W


外觀

▲RBR350路由正面，外殼為白色塑料。中間接近底部的位置有一個LED燈，通電后會亮起

▲路由背面IO接口一覽

▲從左往右分別是Sync同步按鈕，千兆WAN接口（internet接口），三個千兆LAN口，DC電源插孔，Reset按鈕

▲前面板和后面板底部位置留了縫隙，方便冷空氣進入路由器內部進行散熱

▲底部的銘牌，標注了產品的型號等信息

▲RBS350分身正面，外殼為白色塑料。中間接近底部的位置有一個LED燈，通電后會亮起

▲分身背面IO接口一覽

▲從左往右分別是Sync同步按鈕，兩個千兆LAN口，DC電源插孔，Reset按鈕

▲底部的銘牌

拆解

1.RBR350路由拆解

▲首先打開前面板，可以看到內部PCB主板上方還覆蓋有一層塑料罩

▲揭開這層塑料罩，就能看到內部的PCB主板了。塑料罩底部有一塊導光條，用于將PCB上的燈光導至前面板

▲從底殼中拿出PCB主板。底殼上端兩側有兩個天線，這兩根是2.4G+5G復用天線

▲PCB主板正面，芯片部位都做了金屬屏蔽

▲去除金屬屏蔽蓋后，PCB主板正面一覽

▲W29N04GZ，F(xiàn)LASH芯片，用于存放Orbi RBR350的固件，容量為512MB

▲MP5496，電源管理芯片

▲QPF4288，2.4G無線功放芯片

? 2400-2500 MHz
? Pout = +17 dBm HE40 -47dB Dynamic EVM
? Pout = +22 dBm HE40 -43dB Dynamic EVM
? Pout = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
? Pout = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
? Pout = +28 dBm MCS0 HT20 Spectral Mask Compliance
? Optimized for +5 V Operation
? 33 dB Tx Gain
? 1.7 dB Noise Figure
? 15.5 dB Rx Gain & 7 dB Bypass Loss
? >10dB 5 GHz Rejection on Rx Path
? Integrated RF Power Detector Coupler as well as DC Power Detector

▲QPF4588A，5G無線功放芯片

? 5150 – 5850 MHz
? Pout = +17dBm MCS11 HE160 -43dB Dynamic EVM
? Pout = +19dBm MCS11 HE80 -43dB Dynamic EVM
? Pout = +23.5dBm MCS9 VHT80/160 -35dB Dynamic EVM
? Pout = +27dBm MCS0 VHT20 Spectral Mask Compliance
? Optimized for +5 V Operation
? 33 dB Tx Gain
? 2 dB Noise Figure
? 14 dB Rx Gain & 8 dB Bypass Loss
? 23 dB 2.4 GHz Rejection on Rx Path
? Integrated RF Power Detector

▲PCB主板背面覆蓋有鋁制散熱片

▲移去鋁制散熱片

▲去除金屬屏蔽蓋后，PCB主板背面一覽

▲核心區域。Soc是高通的IPQ6000，集成4核心ARM Cortex A53 CPU，14nm工藝，1.8GHz主頻。IPQ6000的右側是RAM芯片，NT5CC256M16ER-EK，容量大小為512MB，制造廠商是南亞

▲QCA8075，5端口千兆PHY芯片，制造廠商是高通

▲QCN5052，5G WLAN芯片，支持802.11ax，支持2x2 MU-MIMO，80MHz頻寬，最高速率為1201Mbps，制造廠商是高通

▲QCN5022，2.4G WLAN芯片，支持802.11ax，支持2x2空間流，最高速率為573Mbps，制造廠商是高通

▲芯片示意圖

2.RBS350分身拆解

▲我們直接來看RBS350的PCB主板。無線部分芯片和RBR350一樣，有線部分比RBR350少了兩個網變和兩個千兆RJ45端口

▲PHY芯片變更為QCA8072，這是一個雙端口千兆PHY芯片，制造廠商是高通

▲FLASH芯片變更為W29N02GZ，容量為256MB，制造廠商是Winbond

▲芯片示意圖


固件

1.APP

▲打開APP后首次需要創建一個登陸賬戶，通過掃描RBR350機身上的QR碼，將RBR350添加進APP

▲根據APP提示將RBR350和RBS350安裝好

▲將手機連接到RBR350的WiFi SSID，耐心等待主體和分身添加完畢

▲設置Wi-Fi的SSID以及密碼，設置ORBI的登錄密碼和安全問題

▲此時RBK353會重新連接到你設置的Wi-Fi網絡，并且檢查固件是否為最新，不是最新的話會提示你更新固件

▲APP配置完成后，你可以查看當前的網絡拓?fù)洹＞W(wǎng)件引入了Armor Security，可以更好的保護你的網絡和連接的設備，試用時間結束后需要自己購買

▲Orbi APP支持遠程對路由器進行管理，Armor Security也可以自行開關

▲RBK353支持無線回程和有線回程。AP模式下的有線回程也支持。無線方面RBK353支持WPA3協議


2.網頁端

▲首先5G信道不可選，使用的是5.8G。2.4G信道可以自由選擇

▲國行首批的EUS版本支持無線切換地區

▲支持路由器模式和AP模式切換

▲RBR350 Debug信息中沒有Telnet開啟選項。這里的FALSH容量顯示為256MB，從拆解來看，W29N04GZ芯片實際應該是512MB

▲RBS350會使用5.8G與RBR350組建無線回程，并釋放出2.4G和5.8G供用戶使用

▲RBS350 Debug信息中帶有Telnet開啟選項。內存為512MB

吞吐量測試

測試平臺硬件部分：
　　PC1 網卡：ASUS PCE-AX58BT，Intel X710-T2L
　　PC2 網卡：ASUS PCE-AX58BT，Intel X710-T2L
軟件：
　　Windows 10 Pro安裝所有必選補丁，關閉系統防火墻
　　Endpoint 9.50
　　IxChariot 6.70
本次測試使用了如下測試腳本：
　　High_Performance_Throughput.scr。此腳本用于測試最大傳輸帶寬
先來了解下路由測試結果幾個相關名詞：
　　Throughput，即路由吞吐量，表示路由每秒能處理的數據量。此數據越高越好　　
測試環境：
　　測試選擇在家中，模擬大家日常使用的真實情況
說明：
　　RBR350使用V4.3.4.7_1.9.53固件，RBS350使用V4.3.4.7固件，路由器開啟WPA2加密

1、單體RBR350路由吞吐量測試

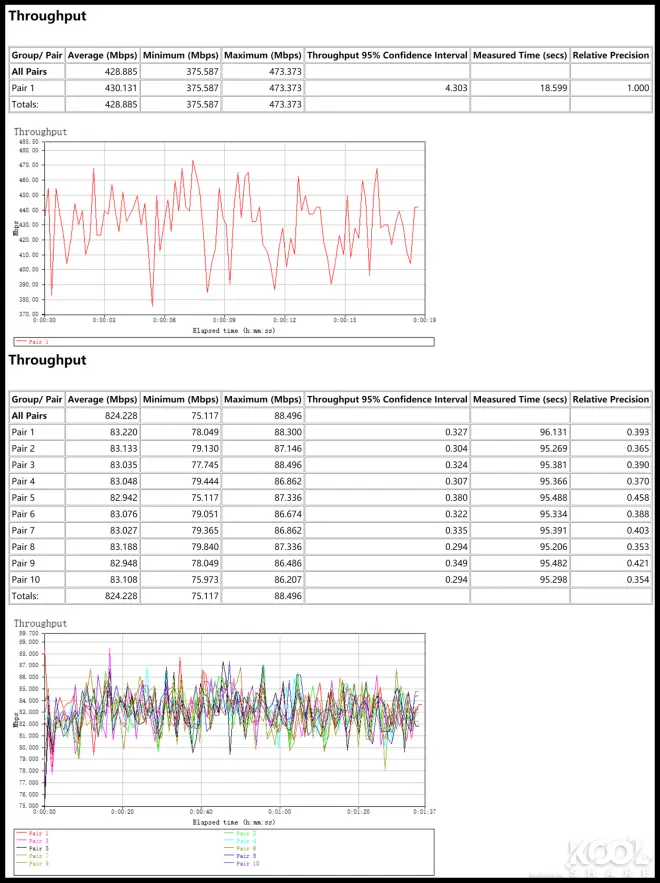

▲NAT單線程和十線程

▲LAN TO LAN單向單線程和十線程

▲LAN TO LAN雙向單線程和十線程

▲5G TO LAN上行單線程和十線程

▲5G TO LAN雙向單線程和十線程

▲5G TO LAN下行單線程和十線程

▲5G TO 5G單向單線程和十線程

▲5G TO 5G雙向單線程和十線程

2、RBR350路由與RBS350分身無線回程后吞吐量測試

▲RBR350 LAN TO RBS350 LAN單向單線程和十線程

▲RBR350 LAN TO RBS350 LAN雙向單線程和十線程

▲RBR350 5G TO RBS350 LAN上行單線程和十線程

▲RBR350 5G TO RBS350 LAN雙向單線程和十線程

▲RBR350 5G TO RBS350 LAN下行單線程和十線程

▲RBR350 5G TO RBS350 5G單向單線程和十線程

▲RBR350 5G TO RBS350 5G雙向單線程和十線程


3、RBR350路由與RBS350分身有線回程后吞吐量測試

▲RBR350 LAN TO RBS350 LAN單向單線程和十線程

▲RBR350 LAN TO RBS350 LAN雙向單線程和十線程

▲RBR350 5G TO RBS350 LAN上行單線程和十線程

▲RBR350 5G TO RBS350 LAN雙向單線程和十線程

▲RBR350 5G TO RBS350 LAN下行單線程和十線程

▲RBR350 5G TO RBS350 5G單向單線程和十線程

▲RBR350 5G TO RBS350 5G雙向單線程和十線程

▲數據匯總

▲圖表匯總

信號測試

▲有線寬帶為江蘇電信10G EPON千兆寬帶，簽約下行1000M，上行50M

▲有線寬帶條件下Speedtest測速，基本跑滿千兆WAN口帶寬

▲RBK353采用有線回程鏈接方式

Orbi RBK353無線地區為澳大利亞。其所在位置已在上圖標出。各房間大致面積說明
A:11平方米
B:15平方米
C:15平方米
D:40平方米
E:12平方米
F:5平方米（廁所區域，承重墻對信號質量的衰減有點厲害）
G:7.5平方米

▲1號位置處2.4G、5G信號強度以及Speedtest測試

▲2號位置處2.4G、5G信號強度以及Speedtest測試

▲3號位置處2.4G、5G信號強度以及Speedtest測試

▲4號位置處2.4G、5G信號強度以及Speedtest測試

▲5號位置處2.4G、5G信號強度以及Speedtest測試

▲6號位置處2.4G、5G信號強度以及Speedtest測試

▲7號位置處2.4G、5G信號強度以及Speedtest測試

▲數據匯總

▲圖表匯總


漫游測試

本次測試基于兩種不同的軟件平臺，分別使用iphone12（系統版本iOS 14.4）和S10（系統版本Android 11 4.14.190）。查看這兩臺客戶端在Orbi RBK353 Wi-Fi 6 Mesh系統中漫游效果如何

▲漫游路線為A-B-D-E來回

1、無線回程漫游測試

▲使用iphone12 ping網關，漫游路線為A-B-D-E，整個過程0次丟包，漫游2次，漫游切換時掉0個包

▲使用iphone12 ping網關，漫游路線為E-D-B-A，整個過程1次丟包，漫游2次，漫游切換時掉0個包

▲使用S10 ping網關，漫游路線為A-B-D-E，整個過程0次丟包，漫游2次，漫游切換時掉0個包

▲使用S10 ping網關，漫游路線為E-D-B-A，整個過程0次丟包，漫游2次，漫游切換時掉0個包

2、有線回程漫游測試

▲使用iphone12 ping網關，漫游路線為A-B-D-E，整個過程1次丟包，漫游2次，漫游切換時掉0個包

▲使用iphone12 ping網關，漫游路線為E-D-B-A，整個過程2次丟包，漫游2次，漫游切換時掉0個包

▲使用S10 ping網關，漫游路線為A-B-D-E，整個過程0次丟包，漫游2次，漫游切換時掉0個包

▲使用S10 ping網關，漫游路線為E-D-B-A，整個過程0次丟包，漫游2次，漫游切換時掉0個包


總結

硬件
?SoC：IPQ6000，集成4核心ARM Cortex A53 CPU，14nm工藝，1.8GHz主頻
?RAM：NT5CC256M16ER-EK，容量為512MB
?千兆口PHY芯片：RBR350是QCA8075；RBS350則是QCA8072
?FLASH芯片：RBR350是W29N04GZ，容量為512MB；RBS350是W29N02GZ，容量為256MB
?2.4G芯片：QCN50522，功放是QPF4288
?5G芯片：QCN5052，功放是QPF4588A

散熱
被動散熱，覆蓋有一整塊的鋁制散熱片。為SoC，千兆口PHY芯片以及無線功放背面提供散熱

端口
RBR350帶有1個千兆WAN口，4個千兆LAN口；RBS350帶有2個千兆LAN口

固件
?RBR350不支持Telnet，RBS350支持Telnet
?RBK353在交換機下可以使用AP模式組建有線回程
?RBR350在路由模式下支持VLAN，AP模式下則不支持

吞吐量
有線回程可以滿足800—900M左右的寬帶，無線回程下可以滿足400—500M左右的寬帶

優點
?體積小巧，易于融于家居生活
?被動散熱，0噪音
?國行首批EUS版本可以切換無線地區

缺點
?2.4G和5G不能分開自由設定
?只有雙頻。只能使用無線回程的用戶，建議選擇帶第三頻的RBK752或者RBK852
