一文圖解原理｜Linux I/O 神器之 io_uring
io_uring 是 Linux 于 2019 年加入到內核的一種新型異步 I/O 模型，io_uring 主要為了解決 原生AIO（Native AIO） 存在的一些不足之處。下面介紹一下原生 AIO 的不足之處：
系統調用開銷大 ：提交 I/O 操作和獲取 I/O 操作的結果都需要通過系統調用完成，而觸發系統調用時，需求進行上下文切換。在高 IOPS（Input/Output Per Second）的情況下，進行上下文切換也會消耗大量的CPU時間。
僅支持 Direct I/O（直接I/O） ：在使用原生 AIO 的時候，只能指定 O_DIRECT 標識位（直接 I/O），不能借助文件系統的頁緩存（page cache）來緩存當前的 I/O 請求。
對數據有大小對齊限制 ：所有寫操作的數據大小必須是文件系統塊大小（一般為4KB）的倍數，而且要與內存頁大小對齊。
數據拷貝開銷大 ：每個 I/O 提交需要拷貝 64+8 字節，每個 I/O 完成結果需要拷貝 32 字節，總共 104 字節的拷貝。這個拷貝開銷是否可以承受，和單次 I/O 大小有關：如果需要發送的 I/O 本身就很大，相較之下，這點消耗可以忽略。而在大量小 I/O 的場景下，這樣的拷貝影響比較大。
鑒于原生 AIO 存在這么多不足之處，于是乎 Jens Axboe（io_uring 作者）就開發出一套全新的異步 I/O 接口來解決這些問題。
既然 io_uring 這么優秀，我們就來學習一下其先進思想吧！下面將會介紹 io_uring 的原理。io_uring 的出現就是為了解決上面的問題，我們來看看 io_uring 是怎么處理的。
1. 減少系統調用
由于調用系統調用時，會從用戶態切換到內核態，從而進行上下文切換，而上下文切換會消耗一定的 CPU 時間。
使用 read() 和 write() 等系統調用進行 I/O 操作時，會從用戶態嵌入到內核態，如下圖所示：
io_uring 為了減少或者摒棄系統調用，采用了用戶態與內核態 共享內存 的方式來通信。如下圖所示：
用戶進程可以向 共享內存 提交要發起的 I/O 操作，而內核線程可以從 共享內存 中讀取 I/O 操作，并且進行相關的 I/O 操作。
用戶態對共享內存進行讀寫操作是不需要使用系統調用的，所以不會發生上下文切換的情況。
【文章福利】小編推薦自己的Linux內核技術交流群:【891587639】整理了一些個人覺得比較好的學習書籍、視頻資料共享在群文件里面，有需要的可以自行添加哦?。。。ê曨l教程、電子書、實戰項目及代碼)??
2. 提交隊列與完成隊列
前面介紹過，io_uring 通過用戶態與內核態共享內存的方式，來免去了使用系統調用發起 I/O 操作的過程。
io_uring 主要?jiǎng)?chuàng)建了 3 塊共享內存：
提交隊列（Submission Queue, SQ） ：一整塊連續的內存空間存儲的環形隊列，用于存放將執行 I/O 操作的數據（指向提交隊列項數組的索引）。
完成隊列（Completion Queue, CQ） ：一整塊連續的內存空間存儲的環形隊列，用于存放 I/O 操作完成后返回的結果。
提交隊列項數組（Submission Queue Entry，SQE） ：提交隊列中的一項。
它們之間的關系如下圖所示：
提交隊列
在內核中，使用 io_sq_ring 結構來表示 提交隊列，其定義如下：
io_sq_ring 結構各個字段的含義如下：
head ：環形隊列的頭指針。
tail ：環形隊列的尾指針。
ring_entries ：隊列中已存在的 I/O 操作項總數。
array ：環形隊列數組，指向提交隊列項數組的索引。
io_sq_ring 的結構圖如下所示：
內核會將 io_sq_ring 結構映射到應用程序的內存空間，這樣應用程序與內核都能操作 io_sq_ring 結構。應用程序可以直接向 io_sq_ring 結構的環形隊列中提交 I/O 操作，而不用通過系統調用來提交，從而避免了上下文切換的發生。
而內核線程可以通過從 io_sq_ring 結構的環形隊列中獲取到要進行的 I/O 操作，并且發起 I/O 請求。
提交隊列項
從上面的分析可知，io_sq_ring 結構 array 字段只是一個整形類型的數組，用于存儲指向 提交隊列項數組 的的索引。在內核中，提交隊列項 使用 io_uring_sqe 結構表示，其定義如下：
下面介紹一下 io_uring_sqe 結構各個字段的作用：
opcode ：I/O 操作碼，主要用于表示當前的 I/O 操作是什么類型，如讀、寫或者同步等。
ioprio ：I/O 操作的優先級，可以通過此字段來把一些重要的 I/O 操作提前執行。
fd ：I/O 操作對應的文件句柄。
off ：當前 I/O 操作的偏移量。
addr ：用于指向當前 I/O 操作所關聯的內存地址。如寫操作，指向的是要寫入到文件的內容的內存地址。
len ：表示當前 I/O 操作的數據長度。
當用戶調用 io_uring_setup() 系統調用創建一個 io_ring 對象時，內核將會創建一個類型為 io_uring_sqe 結構的數組。內核也會將此數組映射到應用程序的內存空間，這樣應用程序就可以直接操作這個數組。
應用程序提交 I/O 操作時，先要從 提交隊列項數組 中獲取一個空閑的項，然后向此項填充數據（如 I/O 操作碼、要進行 I/O 操作的文件句柄等），然后將此項在 提交隊列項數組 的索引寫入 提交隊列 中。
liburing 代碼庫已經把這些繁瑣的操作封裝成友好的 API，用戶只需要直接調用這些 API 來進行操作即可。 關于 liburing 代碼庫的使用，可以參考其使用手冊，本文不作詳細介紹。
完成隊列
當內核完成 I/O 操作后，會將 I/O 操作的結果保存到 完成隊列 中。內核使用 io_cq_ring 結構來表示，其定義如下：
完成隊列 與 提交隊列 類似，也是一個環形隊列。下面介紹一下 io_cq_ring 結構各個字段的作用：
head ：環形隊列的頭指針。
tail ：環形隊列的尾指針。
ring_entries ：已完成的 I/O 操作總數。
cqes ：用于保存 I/O 操作結果的環形隊列數組，其元素類型為 io_uring_cqe 結構。

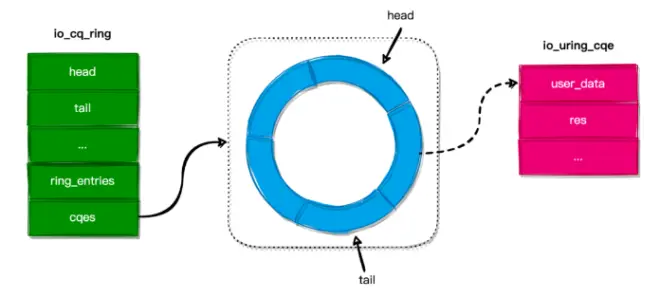

io_cq_ring 的結構圖如下所示：
內核也會將 完成隊列 映射到應用程序的內存空間，這樣應用程序就可以通過讀取完成隊列來獲取 I/O 操作的結果。而不用通過使用系統調用來獲取，從而避免了不必要的上下文切換。
3. SQ 線程
前面介紹了 io_uring 怎么通過共享 提交隊列 和 完成隊列 來避免不必要的系統調用，但應用程序?qū)?I/O 操作提交到 提交隊列 后，內核什么時候從 提交隊列 中獲取要進行的 I/O 操作，并且發起 I/O 請求呢？
當用戶使用 SQPOLL 模式（指定了 IORING_SETUP_SQPOLL 標志）創建 io_uring 時，內核將會創建一個名為 io_uring-sq 的內核線程（稱為 SQ 線程），此內核線程會不斷從 提交隊列 中讀取 I/O 操作，并且發起 I/O 請求。
當 I/O 請求完成以后，SQ 線程將會把 I/O 操作的結果寫入到 完成隊列 中，應用程序就可以從 完成隊列 中讀取 I/O 操作的結果。
如下圖所示：
我們簡單總結下 io_uring 的操作步驟：
第一步 ：應用程序通過向 io_uring 的 提交隊列 提交 I/O 操作。
第二步 ：SQ內核線程從 提交隊列 中讀取 I/O 操作。
第三步 ：SQ內核線程發起 I/O 請求。
第四步 ：I/O 請求完成后，SQ內核線程會將 I/O 請求的結果寫入到 io_uring 的 完成隊列 中。
第五步 ：應用程序可以通過從 完成隊列 中讀取到 I/O 操作的結果。
4. 總結
io_uring 主要通過用戶態與內核態共享內存的途徑，來摒棄使用系統調用來提交 I/O 操作和獲取 I/O 操作的結果，從而避免了上下文切換的情況。另外，由于用戶態進程與內核態線程通過共享內存的方式通信，從而避免了內存拷貝的過程，提升了 I/O 操作的性能。
所以，io_uring 主要通過兩個優化點來提升 I/O 操作的性能：
摒棄使用系統調用來提交 I/O 操作和獲取 I/O 操作結果。
減少用戶態與內核態之間的內存拷貝。
原文作者：Linux內核那些事
