樓梯的欄桿扶手族是繪制樓梯時必不可少的構件,由于自動化特征,個性化定制時常會有一些意想不到的BUG.本文便以一個簡單例子實現特定樣式的欄桿扶手的繪制,從而實現"馴化"的目的.

本文以樓梯的欄桿扶手為例.樓梯的欄桿扶手會隨著繪制樓梯時自動生成,因此本文分成兩部分,一是繪制樓梯,二是定制欄桿扶手.

一、繪制樓梯

(1)新建Revit項目文件,樣板文件選擇建筑樣板.打開南立面圖,新建標高Level3,調整標高為Level1-0, Level2-3600, Level3-7500.

(2)在樓層平面Level1中繪制參考平面,用于樓梯的繪制參考.

(3)繪制樓梯,選用現場澆筑樓梯,調整中間平臺與頂部平臺保持與參考平面對齊,踏步數目22,寬度280.

(4)完成樓梯繪制,會提示欄桿不連續,忽略錯誤.回到南立面圖,選擇樓梯,執行”選擇標高”-“連接標高”,選擇Level3,實現上層樓梯的建立.

(5)打開Level3視圖,發現樓層平臺超出了參考平面,點擊樓層平臺修改輪廓.完成樓梯的繪制.

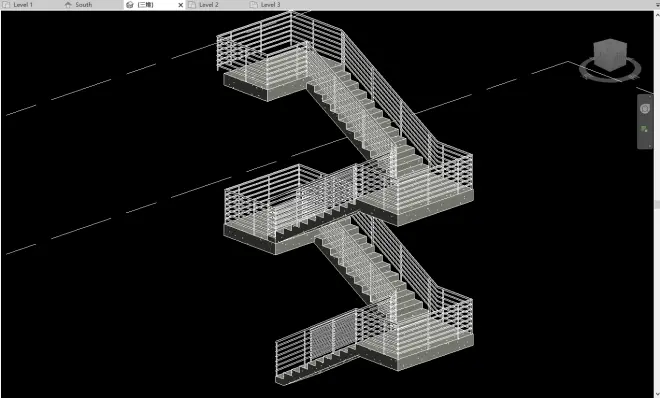

(6)打開三維視圖,查看繪制完的樓梯.

二、定制欄桿扶手

(1)默認生成的欄桿扶手不滿足要求,切換到Level1平面,點擊欄桿扶手族進行路徑編輯.刪除多余的路徑,僅保留梯井處欄桿扶手,并核實路徑的起點終點箭頭符號,將路徑偏移改為50.

完成后切換到三維視圖,查看此欄桿扶手.其中,橫向的構件稱為扶手,最上部的扶手稱為頂部扶手.豎向的構件稱為欄桿,起點終點轉角處的欄桿稱為立柱.

現在想把欄桿扶手改成如下樣式:

豎向欄桿:豎向欄桿的間距是840(間隔2個踏步)的落地欄桿,且位于踏步中央.間距中間是不落地的欄桿,間距140.

橫向扶手:僅保留最下面一個扶手與頂部扶手.

(2)首先編輯橫向扶手(不包頂部扶欄)

刪除扶手1-5,僅保留6.

(3)再編輯豎向欄桿.

復制欄桿,間距改為140,調整底部偏移.

(4)修改豎向欄桿與橫向扶手后,樣式變?yōu)橄聢D.

(5)切換帶Level1平面圖,編輯欄桿扶手路徑.

起點設在距離起始踏步140處(踏步中央),休息平臺的轉折處距離為140-50=90,50為路徑偏移量,終點轉折處由于上部樓梯踏步多了一步,因此90+280=370.

完成后扶手欄桿基本正確.

(6)繼續切換到Level2層編輯修改路徑.尺寸如下,路徑偏移為50,確認好路徑起點與終點箭頭.

(7)完成后,三維觀察.存在以下幾個問題

(一) 上層樓梯起點處豎向欄桿沒有落在平臺上,因為平臺是下層樓梯的主體,并不是上層樓梯的.

(二) 一些小于840寬的位置,沒有豎向欄桿.這是因為我們設置豎向欄桿的時候是按照840寬作為一組,距離不夠時就無法顯示.

(8)點擊欄桿扶手,再次修改豎向欄桿屬性,將超出長度填充欄桿一致的族類型.間距140.

觀察三維視圖.發現底部欄桿落地了.不符合要求.

(9)這時可以對欄桿族進行編輯修改.從項目瀏覽器中找到該族,編輯,另存該族為M_Baluster - Round-2.rfa

?

(10)另存該族為M_Baluster - Round-2.rfa,在Left立面中添加高度為150的參照平面,并移動底部傾斜的參照平面與此對齊.

(11)刪除原有底交角標簽,重新將新增參考平面與傾斜平面角度標注并賦予底交角標簽,選中該兩個參考平面,移動.

(12)標注增加的參考平面,并鎖定標注尺寸.

(13)完成后載入項目.

(14)修改豎向欄桿參數.超出長度填充選用剛才載入的族,并將起始欄桿立柱的底部偏移改為-150.

OK,欄桿扶手基本完成.

欄桿扶手出現的BUG得以解決.

該案例相對簡單,但思路清晰哈.工程源文件見鏈接.
