一、簡介

Grey Wolf Optimizer是Seyedali Mirjalili受大灰狼捕食策略的啟發，于2014年提出的一種元啟發式算法，主要模擬了搜索獵物、包圍獵物和攻擊獵物，源代碼關注公眾號后，回復"灰狼"或"GWO"獲取。
啟發
灰狼屬于犬科動物，是食物鏈頂端的頂級掠食者，它們大多喜歡群居生活，每個種群平均5~12不等。特別有趣的是，它們有非常嚴格的社會等級，如下圖所示。

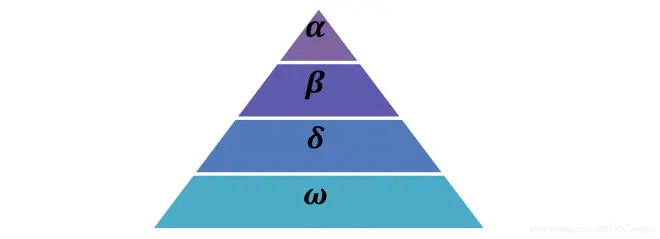

圖1 灰狼分層

領頭狼（領導者）是一公一母，稱為alphas（個人理解，之所以這么叫，是因為alpha是希臘字幕中的第一個，用來表示最前面的）。alpha狼主要負責決策狩獵、睡覺地點、起床時間等等，然后再將決策下達至整個種群，如果狼群垂下尾巴說明它們都認可。然而種群中也會存在民主行為，alpha狼也會聽從種群中的其他狼。有趣的是，alpha狼不一定是最強壯的成員，但在管理團隊方面是最好的。這說明一個狼群的組織和紀律遠比它的力量重要。

第二層是beta。deta狼是從屬狼，可公可母，用于輔助alpha狼制定決策或其他種群活動。當其中一只alpha狼去世或變老時，它就是alpha狼的最佳替補。beta狼應該遵從alpha狼，但也會命令其他低級別的狼，因而起到承上啟下的作用。
最底層的是omega狼。它們扮演了"替罪羊"的角色（好慘）,必須屈服于其他領頭狼，進食時也是排在最后?？雌饋韔mega狼在狼群中并不是一個重要的個體，但是一旦失去omega狼，整個狼群就會面臨內部爭斗和問題。
如果一頭狼既不是alpha，beta，也不是omega，就稱為從屬狼或delta狼。delta狼必須聽從于alpha和beta狼，但會支配omega狼。偵察狼、守衛狼、老狼、捕食狼和看管狼都是這一類。偵察狼負責監視領地的邊界，一旦有危險就向狼群發出警告；守衛狼保護和保證狼群的安全；老狼是從alpha或beta退下來的經驗豐富的狼；捕食狼幫助alpha和beta捕獵并為狼群提供食物；看管狼負責照顧狼群中的老弱病殘。
除此之外，群體狩獵是灰狼的另一個有趣的社會行為，主要包括以下幾個階段：
跟蹤、追逐和接近獵物；
追捕、包圍和騷擾獵物，直到它停止移動；
向獵物發起攻擊。

圖2 灰狼捕食行為：(A)追逐、接近和跟蹤獵物。(B-D)追捕、騷擾和包圍獵物。(E)靜止?fàn)顟B(tài)與攻擊
數學模型和算法
首先給出社會等級、跟蹤、包圍和攻擊獵物的數學模型，然后再提供完整的GWO算法。
社會等級
為了在設計GWO時對狼的社會等級進行數學建模，認為最合適的解是alpha(α \alphaα)，那么第二和第三最優解分別表示為beta(β \betaβ)和delta(δ \deltaδ),而剩余其他解都假定為omega(ω \omegaω)。在GWO中，通過α \alphaα、β \betaβ和δ \deltaδ來導引捕食（優化），ω \omegaω聽從于這三種狼。
包圍捕食
灰狼在捕食時會將獵物包圍，使用下式進行表達這種行為：
D ? = ∣ C ? ? X p → ( t ) ? X ? ( t ) ∣ (1) \vec{D}=|\vec{C} \cdot \overrightarrow{X_{p}}(t)-\vec{X}(t)|\tag{1}D=∣C?Xp(t)?X(t)∣(1)
X ? ( t + 1 ) = X p → ( t ) ? A ? ? D ? (2) \vec{X}(t+1)=\overrightarrow{X_{p}}(t)-\vec{A} \cdot \vec{D}\tag{2}X(t+1)=Xp(t)?A?D(2)
其中t tt表示當前迭代次數，A ? \vec{A}A和C ? \vec{C}C為系數向量，X p → \overrightarrow{X_{p}}Xp是獵物的位置向量，X ? \vec{X}X是灰狼的位置向量。
向量A ? \vec{A}A和C ? \vec{C}C的計算如下：
A ? = 2 a ? ? r ? 1 ? a ? (3) \vec{A}=2 \vec{a} \cdot \vec{r}{1}-\vec{a}\tag{3}A=2a?r1?a(3)
C ? = 2 ? r 2 → (4) \vec{C}=2 \cdot \overrightarrow{r{2}}\tag{4}C=2?r2(4)
其中a ? \vec{a}a的各個分量在迭代過程中線性地從2減少到0，r ? 1 \vec{r}{1}r1和r 2 → \overrightarrow{r{2}}r2為[0,1]之間的隨機向量。
為了清楚地反映等式(1)和(2)的效果，圖3(a)中顯示了二維的位置向量以及可能的鄰域，可以看出，灰狼的位置( X , Y ) (X,Y)(X,Y)可以根據獵物的位置( X ? , Y ? ) (X*,Y)(X?,Y?)進行更新，通過調整A ? \vec{A}A和C ? \vec{C}C的值，可以在最優代理周圍到達相對于當前位置的不同地方。例如，當A ? = ( 0 , 1 ) \vec{A}=(0,1)A=(0,1)和C ? = ( 1 , 1 ) \vec{C}=(1,1)C=(1,1)時，灰狼的新位置為( X ? ? X , Y ? ) (X*-X,Y)(X??X,Y?)。三維空間中也是類似。注意，此處的兩張圖僅僅展示了A ? = ( 0 , 1 ) \vec{A}=(0,1)A=(0,1)和C ? = ( 1 , 1 ) \vec{C}=(1,1)C=(1,1)這一種情況，當隨機向量r 1 r_1r1和r 2 r_2r2取不同的值時，灰狼可以到達任意兩點之間的位置。同時還注意到，A AA的取值不同還會決定灰狼靠近還是遠離獵物，后面再詳細說明。

圖3 2D和3D位置向量及其可能的下一位置
狩獵
灰狼能夠識別獵物的位置并包圍它們，狩獵通常是是由alpha狼領導的，beta和和delta狼偶爾也會參與狩獵。然而，在一個抽象的搜索空間中，我們不知道最佳(獵物)的位置。為了在數學上模擬灰狼的狩獵行為，我們假設alpha(最佳候選解)、beta和delta狼對獵物的潛在位置有更好的了解。因此，我們保存到目前為止獲得的前三個最佳解，并迫使其他搜索代理(包括omegas)根據最佳搜索代理的位置更新其位置。對此，提出以下公式：
D α → = ∣ C ? 1 ? X α → ? X ? ∣ , D β → = ∣ C ? 2 ? X β → ? X ? ∣ , D δ → = ∣ C 3 → ? X δ → ? X ? ∣ (5) \overrightarrow{D_{\alpha}}=\left|\vec{C}{1} \cdot \overrightarrow{X{\alpha}}-\vec{X}\right|, \overrightarrow{D_{\beta}}=\left|\vec{C}{2} \cdot \overrightarrow{X{\beta}}-\vec{X}\right|, \overrightarrow{D_{\delta}}=|\overrightarrow{C_{3}} \cdot \overrightarrow{X_{\delta}}-\vec{X}|\tag{5}Dα=∣∣∣C1?Xα?X∣∣∣,Dβ=∣∣∣C2?Xβ?X∣∣∣,Dδ=∣C3?Xδ?X∣(5)

X 1 → = X α → ? A 1 → ? ( D α → ) , X 2 → = X β → ? A 2 → ? ( D β → ) , X 3 → = X δ → ? A 3 → ? ( D δ → ) 6 ) (() \overrightarrow{X_{1}}=\overrightarrow{X_{\alpha}}-\overrightarrow{A_{1}} \cdot(\overrightarrow{D_{\alpha}}), \overrightarrow{X_{2}}=\overrightarrow{X_{\beta}}-\overrightarrow{A_{2}} \cdot(\overrightarrow{D_{\beta}}), \overrightarrow{X_{3}}=\overrightarrow{X_{\delta}}-\overrightarrow{A_{3}} \cdot(\overrightarrow{D_{\delta}})\tag(6)X1=Xα?A1?(Dα),X2=Xβ?A2?(Dβ),X3=Xδ?A3?(Dδ)6)(()

X ? ( t + 1 ) = X 1 → + X 2 → + X 3 → 3 (7) \vec{X}(t+1)=\frac{\overrightarrow{X_{1}}+\overrightarrow{X_{2}}+\overrightarrow{X_{3}}}{3}\tag{7}X(t+1)=3X1+X2+X3(7)

圖4展示了2D空間中如何根據alpha，beta和delta進行代理位置的更新?？梢钥吹?，最終位置將是圓內的一個隨機位置，該圓由alpha、beta和delta定義，換句話說，alpha、beta和delta狼對獵物的位置進行估計，而其他狼則再獵物周圍隨機更新它們的位置。

圖4 GWO中的位置更新示意圖

攻擊獵物（利用）
正如上面提到的，當獵物停止移動時，灰狼就會攻擊它來完成狩獵。為了對接近獵物進行建模，需要不斷降低a ? \vec aa的值，那么A ? \vec AA的波動范圍也會降低。當A ? ∈ [ ? 1 , 1 ] \vec A\in[-1,1]A∈[?1,1]，搜索代理的下一位置可以是代理當前位置和獵物位置之間的任意位置。圖5(a)表明當∣ A ∣ < 1 |A|<1∣A∣<1時，灰狼向獵物發起攻擊。

圖5 獵物攻擊vs搜索獵物

搜索獵物（探索）
灰狼通常根據alpha、beta和delta狼的位置進行搜索，它們彼此分散尋找獵物，然后匯聚攻擊獵物。為了數學上對分散建模，利用隨機值大于1或小于-1的A ? \vec AA迫使搜索代理偏離獵物，從而保證了探索。圖5(b)表明當∣ A ∣ > 1 |A|>1∣A∣>1時，迫使灰狼離開獵物，希望能找到更合適的獵物。另一個支持GWO進行探索的因素是C ? \vec CC，根據公式(4)，C ? \vec CC的取值范圍為[ 0 , 2 ] [0,2][0,2]，該分量為獵物提供隨機權重，以隨機強調(C>1)或弱化(C<1)
獵物在定義等式(1)中的距離時的作用。這有助于GWO在整個優化過程中表現出更隨機的行為，有利于探索和避免局部最優。C CC并不是和A AA一樣線性遞減，特意要求C CC在任何時候都提供隨機值，以便不僅在初始迭代中強調探索，而且在最終迭代中也強調探索。

C CC向量也可以被認為是在自然界中障礙物對接近獵物的影響，一般來說，自然中的障礙出現在狼的捕獵路徑上，實際上阻礙了它們快速、方便地接近獵物。這就是向量C CC的作用。根據狼所處的位置，它可以隨機地給獵物一個權重，從而讓狼的捕食變得更加困難和遙遠，反之亦然。

GWO算法
總之，搜索過程從在GWO算法中創建一個隨機的灰狼種群(候選解)開始。在迭代過程中，alpha、beta和delta狼估計獵物可能的位置。每一個候選解更新它與獵物的距離。為了分別強調探索和利用，將參數a aa從2降低到0。當∣ A ? ∣ > 1 |\vec A|>1∣A∣>1時,候選解有偏離獵物的傾向，當∣ A ? ∣ < 1 |\vec A|<1∣A∣<1時,候選解收斂于獵物。最后，當滿足結束條件時終止GWO算法。GWO的偽代碼如下。

初始化灰狼種群X i ( i = 1 , 2 , . . . , n ) X_i(i=1,2,…,n)Xi(i=1,2,…,n)

初始化a , A , C a,A,Ca,A,C

計算每個搜索代理的適應度值

X α = X_{\alpha}=Xα=最優搜索代理

X β = X_{\beta}=Xβ=第二優搜索代理

X δ = X_{\delta}=Xδ=第三優搜索代理

while(t<最大迭代次數)

for 每個搜索代理

根據等式(7)更新當前代理的位置

end for

更新a , A , C a,A,Ca,A,C

計算所有搜索代理的適應度值

更新X α X_{\alpha}Xα、X β X_{\beta}Xβ、X δ X_{\delta}Xδ

KaTeX parse error: Expected ‘EOF’, got ‘&’ at position 1: &?emsp;?t=t+…

end while

return X α X_{\alpha}Xα

通過以下幾點可以了解GWO在理論上是如何解決優化問題的：

所提出的社會等級有助于GWO在迭代過程中保存目前的最優解；
所提出的包圍機制在解周圍定義了一個圓形鄰域，該鄰域可以作為超球體擴展到更高維度；
隨機參數A AA和C CC輔助候選解具有不同隨機半徑的超球體；
所提出的狩獵方法允許候選解確定獵物的可能位置；
a aa和A AA的適配保證了探索和利用；
參數a aa和A AA的自適應值使GWO在探索和利用之間實現平穩過渡；
隨著A AA的下降，一半迭代致力于探索(∣ A ∣ ≥ 1 |A|≥1∣A∣≥1)，另一半致力于利用(∣ A ∣ < 1 |A|<1∣A∣<1)；
GWO只有兩個主要參數需要調整(a aa和C CC)。

二、源代碼

%該程序用于解決柔性作業車間調度，m個工件，n道工序，其中n為最大工序數，工件的工序 %數可以少于n，加工機器數為M，每個工件的每道工序具有多個機器可以選擇，對應的時間 %不同，其中初始種群的儲存方式采用cell數據類型 %Version:1.3 %fileDescription:調度機器可選的柔性作業車間問題，甘特圖已完善,GWO,8*8實例 %last edit time:2019-6-7 function GWO_Model_FJSP_1_3_8_8() count = 600; ? ? %迭代次數 N = 50; ? ? ? ? ?%種群規模 m = 8; ? ? ? ? ? ? %工件數 n = 4; ? ? ? ? ? ? %工序數 M = 8; ? ? ? ? ? ? %機器數 a =2; ? ? ? ? ? ? ?%計算A/C協同系數的 plotif = 1; ? ? ? ?%控制程序是否進行繪圖 s = input(m,n); ? ?%數據輸入 [p,TN] = initial_p(m,n,N,s,M); ? ?%生成初始種群50,采用細胞結構，每個元素為8*4 P = machine(n,M); FIT = zeros(count,1); aveFIT = zeros(count,1); X1=randperm(count); ? ? ? %收斂圖形的橫坐標X X=sort(X1); %------------------------輸出最優解的時有用------------------------------ best_fit = 1000; ? ? ? ? ? ?%改變模型需要修改此參數 best_p = zeros(m,n); best_TN = zeros(m,n); Y1p = zeros(m,1); Y2p = zeros(m,1); Y3p = zeros(m,1); minfit3 ?= ?1000000000; %-------------------------進行迭代-------------------------------------- for i = 1:count ? ?[fit,Y1,Y2,Y3] = object(p,TN,N,P,m,n); ? ? ?[newp,newTN] = GWO(fit,p,TN,N,m,n,s,a); ? ?a = a-2/(count-1); ? ? ? ?%a的值會線性下降 ? ?if best_fit > min(fit) ? ? ? ?[best_p,best_TN,best_fit,Y1p,Y2p,Y3p]=best(best_fit,best_p,fit,best_TN,Y1p,Y2p,Y3p,p,TN,Y1,Y2,Y3); ? ?end ? ?p = newp; ? ?TN = newTN; ? ?minfit = min(fit); ? ?if minfit3>minfit ? ? ? ?minfit3 = minfit; ? ?end ? ?FIT(i) = minfit3; ? ?%用于適應度函數的 ? ?aveFIT(i) = mean(fit); ? ? ?%用于適應度函數的 end %------------------投射最佳方案數據-------------------------------------- ? ? ?fprintf('最優解：%d\n',best_fit); ? ?fprintf('工序1 工序2 工序3 工序4\n'); ? ?best_p ? ?fprintf('時間1 時間2 時間3 時間4\n'); ? ?best_TN %------------------------收斂曲線---------------------------------------- ? ?if plotif == 1 ? ?figure; ? ?plot(X,FIT,'r'); ? ?hold on; ? ?plot(X,aveFIT,'b'); ? ?title('收斂曲線'); ? ?hold on; ? ?legend('最優解','平均值'); %-------------------------甘特圖----------------------------------------- figure; w=0.5; ? ? ? %橫條寬度 set(gcf,'color','w'); ? ? ?%圖的背景設為白色 for i = 1:m ? ?for j = 1:n ? ? ? ?color=[1,0.98,0.98;1,0.89,0.71;0.86,0.86,0.86;0.38,0.72,1;1,0,1;0,1,1;0,1,0.49;1,0.87,0.67;0.39,0.58,0.92;0.56,0.73,0.56]; ? ? ? ?a = [Y1p(i,j),Y2p(i,j)]; ? ? ? ?x=a(1,[1 1 2 2]); ? ? ?%設置小圖框四個點的x坐標 ? ? ? ?y=Y3p(i,j)+[-w/2 w/2 w/2 -w/2]; ? %設置小圖框四個點的y坐標 ? ? ? ?color = [color(i,1),color(i,2),color(i,3)]; ? ? ? ?p=patch('xdata',x,'ydata',y,'facecolor',color,'edgecolor','k'); ? ?%facecolor為填充顏色，edgecolor為圖框顏色 ? ? ? ? ? ?text(a(1,1)+0.5,Y3p(i,j),[num2str(i),'-',num2str(j)]); ? ?%顯示小圖框里的數字位置和數值 ? ?end end xlabel('加工時間/s'); ? ? ?%橫坐標名稱 ylabel('機器'); ? ? ? ? ? ?%縱坐標名稱 title({[num2str(m),'*',num2str(M),'的一個最佳調度（最短完工時間為',num2str(best_fit),')']}); ? ? ?%圖形名稱 axis([0,best_fit+2,0,M+1]); ? ? ? ? %x軸，y軸的范圍 set(gca,'Box','on'); ? ? ? %顯示圖形邊框 set(gca,'YTick',0:M+1); ? ? %y軸的增長幅度 set(gca,'YTickLabel',{'';num2str((1:M)','M%d');''}); ?%顯示機器號 hold on; ? ?end %--------------------------輸入數據--------------------------------- function s = input(m,n) ? ? ?%輸入數據 s = cell(m,n); s{1,1}=[1 2 3 4 5 7 8;5 3 5 3 3 10 9]; s{1,2}=[1 3 4 5 6 7 8;10 5 8 3 9 9 6]; s{1,3}=[2 4 5 6 7 8;10 5 6 2 4 5]; s{1,4}=[0 0 0 0 0 0 0 0;0 0 0 0 0 0 0 0]; s{2,1}=[1 2 3 4 5 7;5 7 3 9 8 9]; s{2,2}=[2 3 4 5 6 7 8;8 5 2 6 7 10 9]; s{2,3}=[2 4 5 6 7 8;10 5 6 4 1 7]; s{2,4}=[1 2 3 4 5 6;10 8 9 6 4 7]; s{3,1}=[1 4 5 6 7 8;10 7 6 5 2 4]; s{3,2}=[2 3 4 5 6 7;10 6 4 8 9 10]; s{3,3}=[1 2 3 4 6 8;1 4 5 6 10 7]; s{3,4}=[0 0 0 0 0 0 0 0;0 0 0 0 0 0 0 0]; s{4,1}=[1 2 3 4 5 6 7 8;3 1 6 5 9 7 8 4]; s{4,2}=[1 2 3 4 5 6 7 8;12 11 7 8 10 5 6 9]; s{4,3}=[1 2 3 4 5 6 7 8;4 6 2 10 3 9 5 7]; s{4,4}=[0 0 0 0 0 0 0 0;0 0 0 0 0 0 0 0]; s{5,1}=[1 2 3 4 5 7;3 6 7 8 9 10]; s{5,2}=[1 3 4 5 6 7;10 7 4 9 8 6]; s{5,3}=[2 3 4 5 6 7;9 8 7 4 2 7]; s{5,4}=[1 2 4 5 6 7 8;11 9 6 7 5 3 6]; s{6,1}=[1 2 3 4 5 6 8;6 7 1 4 6 9 10]; s{6,2}=[1 3 4 5 6 7 8;11 9 9 9 7 6 4]; s{6,3}=[1 2 3 4 5 7;10 5 9 10 11 10]; s{6,4}=[0 0 0 0 0 0 0 0;0 0 0 0 0 0 0 0]; s{7,1}=[1 2 3 4 5 7;5 4 2 6 7 10]; s{7,2}=[2 4 5 6 7 8;9 9 11 9 10 5]; s{7,3}=[2 3 4 5 6 8;8 9 3 8 6 10]; s{7,4}=[0 0 0 0 0 0 0 0;0 0 0 0 0 0 0 0]; s{8,1}=[1 2 3 4 6 8;2 8 5 9 4 10]; s{8,2}=[1 2 3 4 5 7;7 4 7 8 9 10]; s{8,3}=[1 2 4 5 6 7 8;9 9 8 5 6 7 1]; s{8,4}=[1 3 4 5 6 7;9 3 7 1 5 8]; ? %---------------------------建立初始種群----------------------------- function [p,TN] = initial_p(m,n,N,s,M) ? ? %建立初始種群 p = cell(N,1); ? ? ? ? ? ?%p為初始解集的機器集 TN = cell(N,1); ? ? ? ? ? ?%TN為初始解集的時間集 for i = 1:N ? ? ? ? ? ? ? ? ?%產生N個初始解 ? ?store_m = zeros(M,1); ? ?%用于儲存生成初始方案時的各機器數量 ? ?pz = zeros(m,n); ? ? ? ? %pz為中間儲存量，用于儲存解i的機器號，大小為m*n ? ?tz = zeros(m,n); ? ? ? ? %tz為中間儲存量，用于儲存解i的加工時間，大小為m*n ? ?for j = 1:m ? ? ? ?for k = 1:n ? ? ? ? ? ?sle = s(j,k); ? ? ? %sle為工件j的工序k的數據，第一行為可選機器數，第二行為對應的加工時間 ? ? ? ? ? ?sle2 = cell2mat(sle); ? ?%sle為cell結構，需要將sle用cell2mat函數轉換為double類型 ? ? ? ? ? ?b = size(sle2,2); ? ? ? %數據中有0數組，所以需要判斷 ? ? ? ? ? ?if b == 0 ? ? ? ? ? ? ? ?pz(j,k) = 0; ? ? ? ? ? ? ? ?tz(j,k) = 0; ? ? ? ? ? ?else ? ? ? ? ? ?c = randperm(b,1); ? %產生一個1到b的隨機數，用于選擇機器 ? ? ? ? ? ? ? ?if store_m(c) >= (m*n)/M ? ? ? ? ? ? ? ? ? ?c = randperm(b,1); ? ? ? ? ? ? ? ? ? ? ? ?if store_m(c) >= (m*n)/M ? ? ? ? ? ? ? ? ? ? ? ? ? ? c = randperm(b,1); ? ? ? ? ? ? ? ? ? ? ? ? ? ? if store_m(c) >= (m*n)/M ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?c = randperm(b,1); ? ? ? ? ? ? ? ? ? ? ? ? ? ? end ? ? ? ? ? ? ? ? ? ? ? ?end ? ? ? ? ? ? ? ?end ? ? ? ? ? ?store_m(c) = store_m(c)+1; ? ? ? ? ? ?pz(j,k) = sle2(1,c); ? ? %將機器賦予pz(j,k) ? ? ? ? ? ?tz(j,k) = sle2(2,c); ? ? %將加工時間賦予tz(j,k) ? ? ? ? ? ?end ? ? ? ?end ? ?end ? ?p{i} = pz; ? ?TN{i} = tz; end %---------------------------輸入各工序機器數量----------------------- function P = machine(n,M) P = zeros(n,1); for i= 1:n ? ?P(i) = M; ? ? ?%每道工序的可選機器數設為M end %-------------------------計算各染色體的適應度----------------------- function [fit,Y1,Y2,Y3] = object(p,TN,N,P,m,n) ?%計算各染色體的適應度 fit = zeros(N,1); Y1 = cell(N,1); Y2 = cell(N,1); Y3 = cell(N,1); ? ?for j = 1:N ? ? ? ?Y1{j} = zeros(m,n); ? ? ? ?Y2{j} = zeros(m,n); ? ? ? ?Y3{j} = zeros(m,n); ? ?end for w = 1:N ? ?X = p{w}; ? ? ? ? ? ? ? ? ?%變量初始化 ? ?T = TN{w}; ? ?[m,n] = size(X); ? ?Y1p = zeros(m,n); ? ?Y2p = zeros(m,n); ? ?Y3p = zeros(m,n); ? ?Q1 = zeros(m,1); ? ? ? ? %計算第一道工序的安排 ? ?Q2 = zeros(m,1); ? ?R = X(:,1); ? ? ? ? ? ? %取出第一道工序的機器號 ? ?Q3 = floor(R); ? ? ? ? ?%向下取整得到各工件在第一道工序使用的機器號 ? ?for k =1:P(1) ? ? ? ? ? %第一道工序的時間安排，k為機器號 ? ? ? ?pos = find(Q3 == k); ? ? %在Q3中取出用機器k加工的工件編號 ? ? ? ?lenpos = length(pos); ? ?%使用機器k的工件數量 ? ? ? ?if lenpos == 0 ? ? ? ?end ? ? ? ?if lenpos >= 1 ? ? ? ? ? ?Q1(pos(1)) = 0; ? ? ? ? ? ?Q2(pos(1)) = Q1(pos(1)) + T(pos(1),1); ? ? ? ? ? ?if lenpos >= 2 ? ? ? ? ? ? ? ?for j = 2:lenpos ? ? ? ? ? ? ? ? ? ?Q1(pos(j)) = Q2(pos(j-1)); ? ? ? ? ? ? ? ? ? ?Q2(pos(j)) = Q1(pos(j)) + T(pos(j),1); ? ? ? ? ? ? ? ?end ? ? ? ? ? ?end ? ? ? ?end ? ?end

三、運行結果

?
