前言：在設計中，很多人會用到網格， 網格可以為設計創建一個基本結構，一個骨架；可以把設計元素在一個整體的系統中聯系在一起，合理地支持你的構圖。正確的使用網格可以使設計顯得周到、有組織性、整潔且結構合理。沒有什么比一致的網格線更能有效地將各種形式的內容捆綁在一起了。所以今天準備了一篇網格干貨滿滿的分享。

第一：什么是網格？

在掌握網格的設計方法之前，咱們得先知道，到底什么是網格？為什么會有網格系統這一說？網格系統的存在，是為了解決設計什么樣的問題？

實際上，說到網格的歷史，得追溯到文藝復興時期。為了達到美的極致，藝術家從繪畫中找到了完美的比例分布圖，并嘗試以輔助線來實現 「完美」 構圖的方法。

△ Masaccio, ‘The Tribute Money,’ Brancacci Chapel, 1425.

在13世紀，法國的建筑設計師 Villard de Honnecourt 將網格系統及黃金比例進行了結合，創建了一個這樣的圖表，固定版面中內容的結構及邊距，來實現完美的布局。而這套方法，直到至今都仍在使用，大量的雜志排版、書籍排版都能看到這套方法的影子。

所以，網格的存在，最主要就是為了解決設計美感的問題，通過網格讓雜亂無章的信息能通過一個較好的結構來進行約束，保障信息高效傳達的同時，充分提升版面設計的美感。

1. 網格的結構

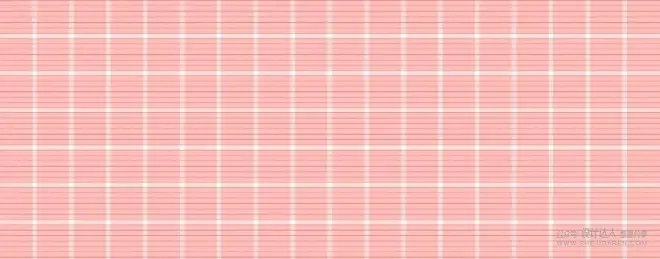

網格實際上，是一種結構，通過線的垂直或者相交，來構建一個參考界線。通過這個參考界線，我們可以在一個單一的容器中，把容器里的內容，以參考線進行對齊，來有秩序的布局組織并羅列分布。從而實現一個較好的視覺秩序感，提升閱讀效率的同時增加美感。

因為網格是一種結構，所以網格本身是不一定可見（少部分作品會使用網格做裝飾），但這種結構會映射到內容元素的布局，影響信息的排列美感及閱讀效率。所有在有確定了網格的邊界和約束后，設計師就可以根據網格，來對內容的位置比例，進行調整約束元素的坐標，達到一個比較理想的版式設計。

環顧我們的生活周圍，實際上也能看到很多網格的運用場景。比如我很喜歡的這套宜家網格柜子~

不過網格目前運用的最為廣泛的場景，還是在書籍、雜志的版式設計中。實際上，網格系統誕生的初衷也是為了解決印刷制版的問題。所以從印刷術的興起，網格就開始誕生了 ，并演繹的越來越豐富，越來越系統。

2. 網格的制版

在平面設計中，網格系統更常見，特別是用于書籍的裝幀及印刷場景。所以如果有從事平面設計或者是從事視覺相關行業的同學，我推薦有機會也可以讀讀下面這本書。

這本書是由瑞士的設計師約瑟夫·米勒–布羅克曼 編寫的《平面設計中的網格系統》，文中主要介紹了在平面設計中，網格的功能和使用方法，旨在為平面和空間的設計師們提供一個實際的工具，讓他們可以從概念、組織結構和設計上更有效、 自信地處理和解決視覺問題。

書中很多方法及版式，基本上可以現學現用，掌握起來也非常方便。

「事實上，絕大多數的設計師都不知道、也不理解為什么要建立這樣的一個秩序系統。所以，如果想要合理、功能地運用網格系統，那就必須仔細地研究網格的所有原理。只要不嫌麻煩，任何研究網格的人都會發現，在網格系統的幫助下，他都能更快地解決設計中的問題，并讓設計更具功能性、邏輯性和視覺美感。

——約瑟夫·米勒－布羅克曼 」

當然，我更推薦大家閱讀瀏覽紙質版本，更利于查閱。而且這本書的紙質版，手感相當不錯，我自己也在某東上買了本，日常沒事的時候翻翻看，提升審美的同時，順便提升自己的版式能力。這里也給大家附上我的購買地址，貼心吧~~

第二：網格的組成部分

講了網格的歷史，接下來咱們就開始講正式的網格使用方法啦。

目前網格設計主要運用在兩大場景，一個是印刷讀物，比如海報、書籍、封面等，而另外一個就是電子設備的熒幕，比如 iPhone、iPad、Windows 等，常見于 APP 設計、H5設計及 Web 設計中。

在這些不同場景的網格設計中，都會有一些很通用的基礎組件部分，如邊距、列寬、水槽、以及交叉的模塊，正是這些基礎的元素組成了復雜的網格系統。所以在使用網格設計方法做圖之前，我們需要先了解每個元素的具體含義以及其具體用法。

1. 網格邊距

網格邊距指的是內容外部邊緣距離容器的空白距離，在紙質設備中，容器就是紙張的大小，在界面設計里，容器就是設計稿的尺寸分辨率。這個邊距，一方面是為了信息不超出安全距離，二方面也主要是為了讓內容看起來，能更加的聚焦在中心區域，以防信息太過于貼邊導致的不利于閱讀。

在APP設計中，也會用到邊距這個概念?；贎2x尺寸，很多APP內容到屏幕的邊距，都采用的是24px，比如淘寶、支付寶、微博等。但也有不少的APP采用的是32px的邊距，比如微信、QQ、知乎等，這個大家可以截圖，縮到750的寬度，自行量~~當然，文章后面也會詳細講這塊怎么定比較好

2. 列寬及水槽

除去邊距，在內容區域的中心部分，網格主要由列寬及水槽組成，列寬就是每列中間的寬度，水槽就是每兩列的中間預留區域。列決定網格的復雜程度，而水槽決定內容的疏密程度。

3. 交叉模塊

這個指的就是網格中的交叉區域，實際上是一個空間單位。我們可以把固定的圖片或者是段落，直接填充在這個模塊里。當然，后面也有案例來解讀。

所有的網格，基本上都是由上面的基礎元素組成。正是這些，組成了龐大且復雜的網格系統 Gird System

第三：三種常見的網格

在我們的設計當中，目前這三種網格最為常見，且這三種也能滿足我們?nèi)粘５拇蟛糠中枰?/p>

1. 單列網格

在咱們目前設計中，其實最常見的，就是這種單列的網格。這種單列的網格大多數以水平，或者是垂直的形態出現。比如你看到的現在咱們發的這篇文章，實際上它就是一種以水平形態的單列網格所組成，文字與文字中間的距離，就組成了水渠，它也是目前最簡單的一種網格。

這種其實我們用文字的行高，就可以控制了，不需要設置特別多的信息。保證每一列的距離是一樣的即可。

2. 多列網格

多列網格，顧名思義就是有多列的網格，會包含交叉關系。實際上，創建的列數越多，你的網格在使用過程中覆蓋面會越廣，能對齊的內容也會越多，不過處理不好的話，信息也會越碎。

咱們根據這個網格，簡單排一些文字，看看效果

再把線去掉，順便加點顏色看看，再修飾一下細節~~

其實還是比較的簡單，當然，我這個只是隨意拼湊，小伙伴們可以在收藏本文后，抽時間自己動手試試~~相信肯定會比我這個好

3. 交叉網格

交叉網格也比較好理解，其實就是基于水平及垂直領域的交叉網格。這種網格的節奏感非常好，適合在海報、雜志、封面版本中使用。包括在部分App以及Web的場景中，也可以使用這種布局方式。

比如：

是不是明白許多啦，再強調一句，光看是不行的，這里我鼓勵各位小伙伴們，多動手進行練習嘗試，只有動手了，這些知識才能轉化成你自己的能力！加油，奧利給！

第四：界面設計中，如何使用網格布局

那么在界面設計當中，如何使用網格來約束版式，讓設計看起來更整齊、更規律、更美觀？其實方法一樣的，無非只是容器的不同。

1. 先定邊距

在規劃網格之前，咱們的第一步實際上是需要先定內容到容器的邊距，這個邊距定好了后，咱們才能開始后面的網格制定。

通常在APP設計中，常見的邊距有24、32、40，這3個單位，信息比較密集的，通常會使用24這個單位，而信息比較寬松，偏工具型的產品，則會使用40的這個單位。當然，也有很多產品，選擇了比較中立的32。

△ 圖中 ③ 綠色區域為邊距，② 藍色區域為水槽，① 紅色區域為邊距

在Web或者是PPT的封面設計中，由于屏幕本身就是橫向的，所以咱們的邊距可以定的更大一些，通常為100、200、300不等，這個可以根據個人風格喜好來定。

2. 確定列數

在確定了邊距之后，很重要的一步就是需要確定列數了。定義使用多少列，這個直接會影響到頁面的信息疏密以及靈活程度。在APP設計中，比較流行的有 4-6 列，而在Web設計中，10-12 列則是非常的主流

在做PPT或者是網頁的時候，我最喜歡還是使用12列，因為它其實最靈活，而且大小不大不小，剛剛合適~~大家可以對應下面這張圖（基于@1x），來決定自己設計稿中，列數的數量是多少。

3. 設定水槽寬度

邊距及列數都確定下來了后，咱們其實需要定的，就是水槽的寬度了。

在移動端設計中，我建議水槽的距離，最小尺寸為16，其次以4為單位往上遞增，比如16、20、24、28、32、36，可以根據產品的類型來定義這個水槽的寬度。如果你的屏幕信息密度很高，那么我建議使用20、24這種小距離的，如果密度非常低，整個屏幕里都沒什么內容，那么可以使用32、36等大水槽邊距。

在Web或者PPT封面設計中，則是以8為單位整加比較合適，比如16、24、32、40、48、56，這種大寬屏的尺寸，在定義水槽邊距的開放度會更高。

列跟水槽，sketch自帶的工具其實都可以實現，我們用這個工具，能很輕松的達到自己想要的效果。在PS里，可能更多的是需要靠自己繪制矩形量尺寸，然后來拉取輔助線。

4. 按照網格調整設計稿

待網格定好后，我們再根據網格，去制定界面中元素的間距及尺寸即可，盡量保證各個元素的垂直間距是一致的。

網格定義好了之后，其實后面就很簡單了，就是按照網格，咱們來約束內容的邊界了，我們可以通過手動把文字的邊距，或者圖片的尺寸，來控制到跟網格一樣大小，調整整個頁面的和諧程度。

第五：熟練掌握&插件提效

方法掌握了后，實際上就是需要自己日常多收藏一些優秀的網格作品，其次多加練習，尋找網格排版的手感。畢竟只有不斷練習，不斷發現問題、總結問題，你才能牢牢的掌握知識，提升自己的動手能力。

1.不要完全被網格約束

網格實際上也只是一種參考線，并不是需要完全約束內容，比如有的文字長度會超出網格線，實際上完全參考網格，也會出現問題。所以網格最終只是參照，不要完全刻意約束，避免出現適得其反的效果。

2.橫向的水槽高度需要保持統一

在APP設計中，不同信息的高度不一致，所以我們很難用等距網格去約束它，更多的時候是去約束模塊與模塊的間距。在那種大模塊與大模塊的間距中，咱們的水槽高度盡量保持統一。

3. 網格插件神器下載

最后為了方便大家制定網格，我這里也給大家推薦一些制定網格的插件神器，非常好用，推薦指數五顆星。

Bootstrap Grid（ Sketch 使用）

用這個插件，可以在 Sketch 里輕松創建自定義網格，不需要那么多繁瑣的設置，簡單兩步就能搞定！

還支持針對不同的尺寸，自定義生成不同的網格參考線~~

flavor（ Sketch 使用）

總體來說，系統地對齊內容是十分的關鍵?？梢詣?chuàng)造凝聚力，把事情簡單化！讓設計將更容易維護和建立。

部分文獻參考資料

「A Brief History of Grids,」 Lucienne Roberts, Graphics

「The Secret Law of Page Harmony,」 Retinart

「Responsive layout grid 」Material Design Team

「Building Better UI Designs With Layout Grids」
