系列型號?? ?
DZ-51中間繼電器;
DZ-52中間繼電器;
DZ-53中間繼電器;
DZ-54中間繼電器;
JY-16A中間繼電器;

一、用途

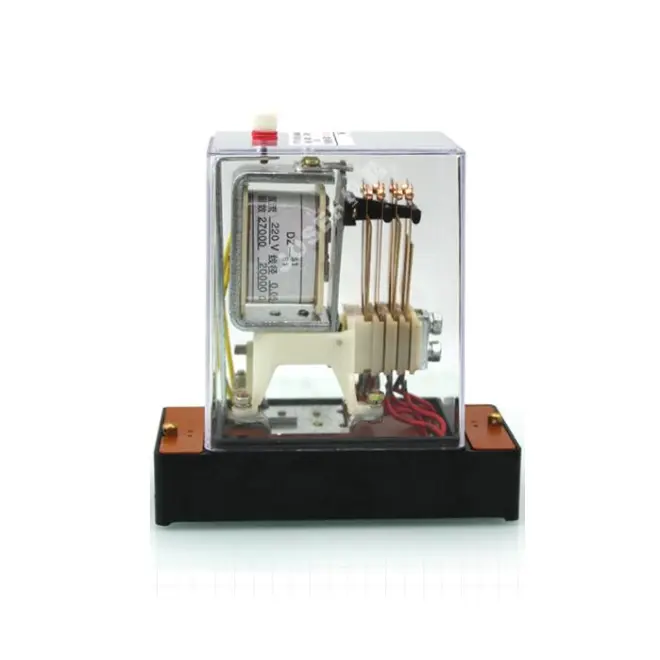

DZ-51中間繼電器?(以下簡稱繼電器)用于自動控制裝置中，以擴大被控制的電路和提高接通能力。
二、主要技術參數
額定電壓：DZ-51、53型 ?直流：220V、110V、48V、24V、12V。
DZ-52、54型 ?交流：380V、220V、110V、48V、36V、24V、12V。
JY-16A型 ?直流：220V、110V、48V、24V、12V。交流：380V、220V、110V、48V、36V、24V、12V。
接點形式：
DZ-51、52型：4動合(400)、2動合2動斷(220)、4動斷(040)、2切換(002)。
DZ-53、54型：8動合(800)、6動合2動斷(620)、4動合(400)、4動合4動斷(440)等。
JY16A型：4動合(400)、2動合2動斷(220)、4動斷(040)、2動合2轉換(202)、2動斷2轉換(202)、2轉換(002)。
動作電壓：交流繼電器不大于85%額定電壓；直流繼電器不大于70%的額定電壓。
動作時間：在額定電壓下，動作時間不大于0.03s。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為
50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
功率消耗：在額定電壓下直流繼電器不大于2.5W；交流繼電器不大于5VA。
三、內部接線圖及外引接線圖

四、外形及開孔尺寸

中間繼電器(intermediate relay)用于繼電保護與自動控制系統中，以增加觸點的數量及容量，還被用于在控制電路中傳遞中間信號。中間繼電器的延時方式主要有兩種，分別是通電延時和斷電延時，安裝方式主要分為固定式、凸出式、嵌入式、導軌式。它一般是沒有主觸點的，因為過載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。
