一、4J78概述

4J78合金的磁導(dǎo)率低，和其他無(wú)磁瓷封合金相比膨脹系數(shù)也較低，故稱為無(wú)磁定膨脹瓷封合金。合金中添加少量銅，能改善其加工性能。該合金的瓷封綜合性能優(yōu)于蒙乃爾(Monel)、不銹鋼、無(wú)氧銅等無(wú)磁瓷封材料。主要用作電真空器件中的無(wú)磁瓷封材料。

1.1 4J78材料牌號(hào)

1.2 4J78相近牌號(hào)

75HM(俄羅斯)
1.3 4J78材料的技術(shù)標(biāo)準(zhǔn)

4J78資料的技能規(guī)范 YB/T 5233-1993《無(wú)磁定脹大瓷封合金4J78、4J80、4J82技能條件》。
1.4?4J78化學(xué)成分

1.5 4J78熱處理制度

標(biāo)準(zhǔn)規(guī)定的膨脹系數(shù)性能檢驗(yàn)試樣在保護(hù)氣氛或真空中加熱到1000～1050℃,保溫30～40min，以不大于5℃/min速度冷卻到300℃以下出爐。
1.6 4J78品種規(guī)格與供應(yīng)狀態(tài)

品種有棒、管、板、絲和帶材。
1.7 4J78熔煉與鑄造工藝

用真空感應(yīng)爐熔煉。
1.8 4J78應(yīng)用概況與特殊要求

該合金經(jīng)工廠使用，性能穩(wěn)定。合金用作陀螺儀及其他電真空器件的無(wú)磁瓷封材料。在使用中應(yīng)嚴(yán)格控制熱處理工藝，以保證合金具有良好的加工性能。
二、4J78物理及化學(xué)性能
2.1 4J78熱性能
2.1.1 4J78熔化溫度范圍

1400～1420℃
2.1.2 4J78熱導(dǎo)率

見表2-1
2.1.3 4J78線膨脹系數(shù)

標(biāo)準(zhǔn)規(guī)定的合金平均線膨脹系數(shù)見表2-2。
4J78合金的平均線膨脹系數(shù)見表2-3。

2.2 4J78密度

ρ=9.38g/cm3
2.3 4J78電性能

2.3.1 4J78電阻率 ρ=1.17μΩ·m
2.4 4J78磁性能

標(biāo)準(zhǔn)規(guī)定μ16000≤1.251×10-3mH/m。

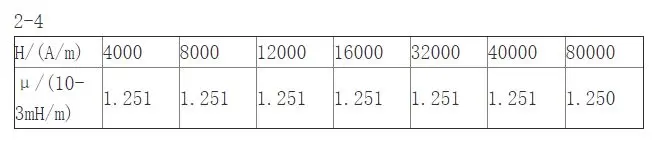

合金在不同磁場(chǎng)強(qiáng)度下的磁導(dǎo)率見表2-4。
2.5 4J78化學(xué)性能

合金在大氣、海水和熱帶氣候條件下具有高的耐腐蝕性。
