VRF（虛擬路由和轉發）。默認情況下，路由器使用單個全局路由表，該表包含通過靜態或動態路由協議學習的所有直接連接的網絡和前綴。

VRF就像路由器的VLAN，而不是使用單個全局路由表，我們可以使用多個虛擬路由表。路由器的每個接口都分配給不同的VRF。

VRF通常用于MPLS部署，當我們使用沒有MPLS的VRF時，我們將其稱為VRF lite。這就是我們將在本課中關注的內容。我們來看一個示例拓撲：

在上面的拓撲中，我們有一個ISP路由器和兩個名為“Red”和“Blue”的客戶。每個客戶都有兩個站點，并且這些站點連接到ISP路由器。ISP路由器只有一個全局路由表，所以如果我們像上面的拓撲那樣連接所有東西，

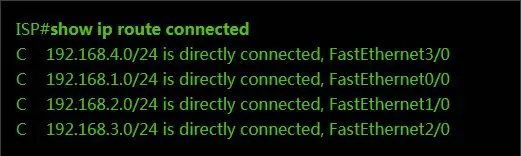

這就是路由表的樣子：

ISP路由器具有單個全局路由表，其具有所有4個直接連接的網絡。讓我們用VRF來改變這個

我想為客戶“Blue”和“Red”創建一個單獨的路由表。

首先，我們必須創建這些VRF：

在全球范圍內，我們?yōu)槊课豢蛻魟?chuàng)建一個VRF。我們的下一步是將ISP路由器的接口添加到正確的VRF中。

這是如何做：

在接口級別，我們使用ip vrf forwarding命令將接口分配給正確的VRF。完成此操作后，您將不得不再次添加IP地址。

讓我們配置其余的接口：

現在配置了所有接口。您可以使用一個有用的命令來查看所有VRF及其接口：

我們配置了VRF，讓我們來看看ISP路由器的全局路由表：

全局路由表沒有條目，這是因為所有接口都添加到VRF中。我們來檢查一下VRF路由表：

我們使用show ip route命令，但您需要指定要查看的VRF。如您所見，每個VRF都有自己的路由表，其中包含我們之前配置的接口。

如果你想在路由器上做一些事情，比如發送ping，那么你必須指定你想要使用的VRF。默認情況下，它將使用全局路由表。以下是如何發送ping的示例：

這很容易，只是不要忘記指定正確的VRF。同樣的事情適用于路由（協議）。例如，如果要配置靜態路由，則必須指定正確的VRF。看看下面的例子：

Router Blue1有一個IP地址為1.1.1.1 / 32的環回接口。讓我們在ISP路由器上創建一個靜態路由，以便我們可以訪問它：

我們使用相同的ip route命令，但我指定了靜態路由所屬的VRF。讓我們看看這是否有效：

很容易，ping工作。路由協議怎么樣？我們可以使用OSPF，EIGRP，BGP ......完全沒問題。我們來看一個OSPF的例子：

客戶“Blue”和“Red”都希望使用OSPF來宣傳他們的網絡。由于我們使用VRF，所以一切都是分開的。讓我們從客戶Blue的OSPF配置開始：

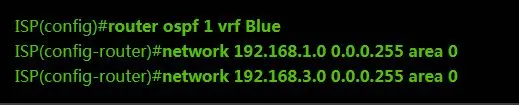

客戶路由器的OSPF配置非常簡單。在ISP路由器上，我們必須指定我們想要使用的VRF：

我們配置OSPF進程1并指定我們想要使用的VRF，這就是它的全部內容。讓我們?yōu)榭蛻鬜ed做同樣的事情：

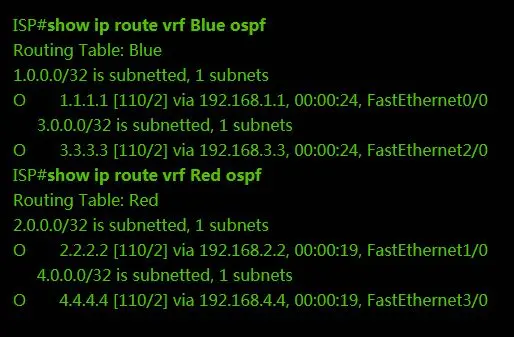

配置類似，我不得不在ISP路由器上使用另一個進程ID，因為第一個用于客戶Blue。以下是ISP路由器上的VRF路由表現在的樣子：

兩個單獨的路由表，每個VRF的前綴，這看起來不錯。

這就是VRF lite的意義所在，雖然它有一個缺點......它不是一個可擴展的解決方案。

配置：
