適用硬件：RK3318-BOX

?一、硬件配置：

主芯片：??? ??????? 瑞芯微 RK3318

RAM：?????? ??????? 1GB

ROM：?????? ??????? 8GB（eMMC）

USB接口：?????????? 2個（可外接USB免驅攝像頭等）

TF卡接口：????????? 1個

HDMI接口：????????? 1個

3.5mm音頻接口： ??? 1個

電源接口：????????? DC5521? 12V1A

有線網絡接口：????? RJ45? 100M

無線WIFI：????????? 僅支持2.4G無線信號，板載PCB天線

?

硬件照片如下：（不同出廠日期絲印不同，電路部分基本雷同）

二、軟件配置：

基于Armbian_23.5.1_Rk3318-box_bookworm_current_6.1.30_minimal.img 穩定版制作，內核版本為6.1.30。系統占用率約為54%，已經安裝klipper常用組件和加速度計Numpy支持環境，如何測試共振值請參考klipper官方文檔使用說明：http://www.klipper3d.org/zh/Measuring_Resonances.html

?

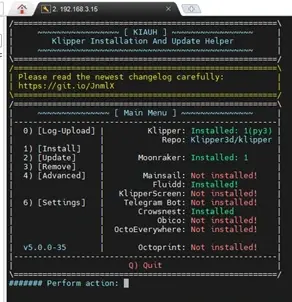

SSH進入系統后截圖：

默認安裝如下組件：

1、 Klipper（py3）

2、 Moonraker

3、 Fluidd（含常用宏）

4、 Crowsnest（攝像頭支持組件）

三、klipper上位機系統登錄用戶名以及密碼：

用戶名：root??? 密碼：root

用戶名：print?? 密碼：print???? （支持sudo）

全部為小寫字母，可以自行添加其它用戶或者修改密碼

?

四、初始上位機wifi網絡連接設置

為方便用戶快捷接入網絡進行下一步的網絡設置，系統默認建立了一個SSID為88888888，密碼為88888888的wifi連接賬號，請用戶拿到上位機之后，先將家里的路由器或者開啟手機熱點并將SSID和密碼修改為與上述信息一致，注意路由器或者手機熱點必須開啟2.4G模式，上位機不支持5G模式。然后再開啟上位機電源，系統將自動連接wifi，然后請登錄路由器系統，查看名為rk3318-box的IP地址，并記錄下來。經過部分用戶反饋：有部分手機的熱點不支持顯示IP地址，請盡量使用路由器操作。

說明：如果用戶是直接使用網線連接上位機，則可以直接在路由器看到有線網絡地址，可以跳過上述步驟。

如下圖所示：（以192.168.3.15為例，具體IP地址請參考用戶自己的路由器信息）

打開瀏覽器，輸入剛剛記錄的IP地址，即可打開Klipper控制頁面，如下圖所示：

Klipper系統在未連接主板的情況下會出現報錯：“mcu Unable to connect”屬于正?，F(xiàn)象，接入主板以及其它配件之后報錯會消失，如果出現其它報錯，請自行參考Klipper官方文檔查找原因。

用戶可以正常顯示上述頁面之后說明上位機接入路由器正常，初始系統信息如下，可用空間約為3.2G。

五、修改上位機wifi網絡設置

打開MobaXterm軟件，進入SSH管理頁面，按照如下步驟進行操作：（第三步時請輸入上位機的IP地址）

?

第六步的時候請輸入用戶名：root，密碼：root再按回車，注意系統是不會顯示密碼的；

?

輸入密碼驗證正確之后，會進入SSH命令行，請輸入：nmtui并按回車，進入網絡管理器，然后按照圖示步驟輸入原來路由器的SSID和密碼；

進入網絡管理器，選擇第一項，回車；

移動光標，選<Add>，回車；

移動光標，選擇Wi-Fi，回車；

在Profile name、SSID和Password里面輸入原來路由器的賬號和密碼，Profile name和SSID建議設置為相同的內容，Security請選擇<WPA&WPA2 Personal>或根據您的路由器加密模式選擇,下圖為演示；

輸入完成后，移動光標，選擇<OK>，退出設置頁面；

可以看到已經添加了一行新的wifi信息，以hptc30為例演示，然后連續兩次按鍵盤上的Esc鍵退出網絡管理器，回到SSH主頁面；

在命令行輸入：shutdown now，立即關閉上位機，并關閉上位機電源。

?請重新修改路由器恢復為用戶原先的設置，然后再次給上位機通電，上位機就會直接接入新的wifi網絡。至此，上位機wifi網絡修改完畢。用戶再次登錄路由器，查看一下上位機新的IP地址即可，然后在瀏覽器里輸入新的IP地址即可打開Klipper控制頁面。用戶可以在路由器里綁定上位機的靜態IP地址，這樣可以保證上位機的IP不會隨意變化。

靜態IP綁定辦法不同路由器不同設置，請用戶自行完成。

?

上位機初始klipper軟件版本信息如下，截止2023.6.2日已經更新最新版本。在打印機正常工作的情況下，建議用戶不要隨意更新各項組件，有可能會造成打印機無法打印，建議定期備份打印機配置文件。?

?

?

?

?

?

?

?

目前已知問題：

1、根據部分用戶反饋，由于RK3318-BOX設備樹支持有限，存在部分顯示器接入HDMI后無法顯示或者顯示畫面比例異常的問題，目前本人無能力解決，期待有技術大?？梢越鉀QHDMI分辨率的問題；

2、Canbus支持問題，由于本人沒有Can工具板，沒有條件測試，故無法保證Can工具板可以正常使用；

3、……

?

?
