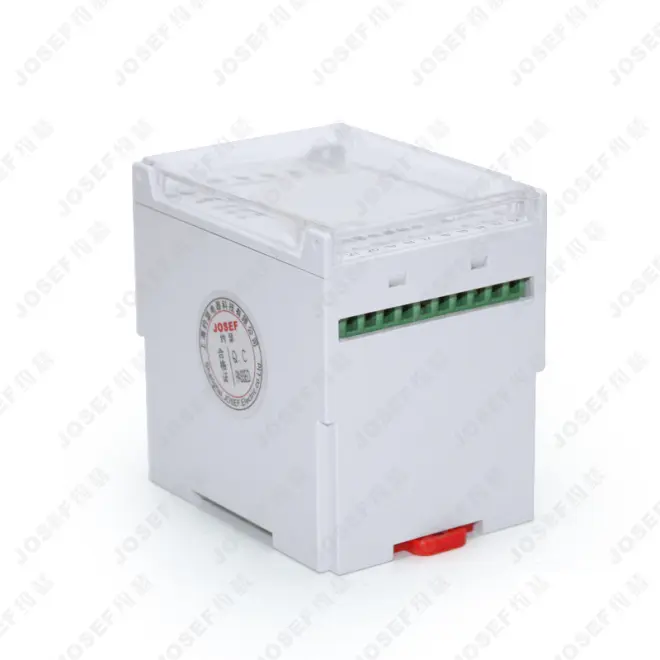

品牌：JOSEF約瑟型號：JZ-7GY-S112K名稱：端子排中間繼電器功率消耗：DC：≤2.5W；AC：≤3W動作電壓：DC≤70%額定值；AC≤75%額定值動作時間：≤20ms

系列型號：

JZ-7GY-S301K端子排中間繼電器；JZ-7GY-L301K端子排中間繼電器；

JZ-7GJ-S301K端子排中間繼電器；JZ-7GJ-L301K端子排中間繼電器；

JZ-7GP-S301K端子排中間繼電器；JZ-7GP-L301K端子排中間繼電器；

JZ-7GY-S022K端子排中間繼電器；JZ-7GY-L022K端子排中間繼電器；

JZ-7GJ-S022K端子排中間繼電器；JZ-7GJ-L022K端子排中間繼電器；

JZ-7GP-S022K端子排中間繼電器；JZ-7GP-L022K端子排中間繼電器；

JZ-7GY-S112K端子排中間繼電器；JZ-7GY-L112K端子排中間繼電器；

JZ-7GJ-S112K端子排中間繼電器；JZ-7GJ-L112K端子排中間繼電器；

JZ-7GP-S112K端子排中間繼電器；JZ-7GP-L112K端子排中間繼電器；

JZ-7GY-S003K端子排中間繼電器；JZ-7GY-L003K端子排中間繼電器；

JZ-7GJ-S003K端子排中間繼電器；JZ-7GJ-L003K端子排中間繼電器；

JZ-7GP-S003K端子排中間繼電器；JZ-7GP-L003K端子排中間繼電器；

JZ-7GY-S004K端子排中間繼電器；JZ-7GY-L004K端子排中間繼電器；

JZ-7GJ-S004K端子排中間繼電器；JZ-7GJ-L004K端子排中間繼電器；

JZ-7GP-S004K端子排中間繼電器；JZ-7GP-L004K端子排中間繼電器；

JZ-7GY-S222K端子排中間繼電器；JZ-7GY-L222K端子排中間繼電器；

JZ-7GJ-S222K端子排中間繼電器；JZ-7GJ-L222K端子排中間繼電器；

JZ-7GP-S222K端子排中間繼電器；JZ-7GP-L222K端子排中間繼電器；

JZ-7GY-S330K端子排中間繼電器；JZ-7GY-L330K端子排中間繼電器；

JZ-7GJ-S330K端子排中間繼電器；JZ-7GJ-L330K端子排中間繼電器；

JZ-7GP-S330K端子排中間繼電器；JZ-7GP-L330K端子排中間繼電器；

JZ-7GY-S240K端子排中間繼電器；JZ-7GY-L240K端子排中間繼電器；

JZ-7GJ-S240K端子排中間繼電器；JZ-7GJ-L240K端子排中間繼電器；

JZ-7GP-S240K端子排中間繼電器；JZ-7GP-L240K端子排中間繼電器；

JZ-7GY-S420K端子排中間繼電器；JZ-7GY-L420K端子排中間繼電器；

JZ-7GJ-S420K端子排中間繼電器；JZ-7GJ-L420K端子排中間繼電器；

JZ-7GP-S420K端子排中間繼電器；JZ-7GP-L420K端子排中間繼電器；

JZ-7GY-S150K端子排中間繼電器；JZ-7GY-L150K端子排中間繼電器；

JZ-7GJ-S150K端子排中間繼電器；JZ-7GJ-L150K端子排中間繼電器；

JZ-7GP-S150K端子排中間繼電器；JZ-7GP-L150K端子排中間繼電器；

一、概述

JZ-7GY-S112K靜態中間繼電器用于各種保護和自動控制線路中作為輔助繼電器，以增加接點的數量及接點容量。是電力系統中間繼電器更新產品。

JZ-7G系列繼電器是采用導軌式安裝結構，體積小，安裝方便。
二、型號分類及含義

三、技術要求

1、額定值：額定電壓 DC/AC110V、220V。
2、動作值：動作電壓直流應不大于額定電壓 70%，交流應不大于額定電壓 75%；
3、返回值：返回電壓應不小于10%額定電壓。
4、動作時間和返回時間大不于15ms。
5、觸點容量：在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為50W；在電壓不超過250V，電流不超過5A，功率因數為cosφ=0.4±0.1的交流電路中，斷開容量為500VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
6、功率消耗：在額定電壓下不大于5W/5VA。
7、絕緣耐壓：繼電器所有電路對外殼及非帶電金屬部分，以及電氣無聯的各電路之間耐受交流 50HZ 電壓2KV歷時1分鐘試驗無擊穿。
四、產品內部接線圖

五、訂貨須知：

訂貨時須注明繼電器型號規格、輔助電源供電方式及整定范圍、結構形式代號、板前或板后接線方式、數量及其它要求。

上海約瑟 繼電器事業部
