利用注視點輔助的光標控制方法

（映維網Nweon?2022年04月29日）隨著眼動追蹤組件的普及，注視點越發成為AR/VR設備的一個重要交互模式。在名為“Accelerated gaze-supported manual cursor control”的專利申請中，微軟就介紹了一種利用注視點輔助的光標控制方法。

圖1包括佩戴頭顯101的用戶100。在一個實施例中，頭顯101可以包括用于追蹤用戶注視點的注視點追蹤設備106。注視點追蹤設備106可以包括一個或多個對用戶眼睛成像的攝像頭。注視點追蹤設備106可以對用戶的瞳孔、虹膜、鞏膜、用戶眼睛的其他部分或其組合進行成像，以計算用戶正在注視的方向。

在一個實施例中，注視點追蹤設備106可以測量和/或計算用戶注視的x和y分量。在其他實施例中，注視點追蹤設備106可包括陀螺儀、加速計、多個用于三角定位的傳感器，或允許測量頭顯相對于虛擬環境的方向和/或位置的其他設備。

圖3是示出與虛擬環境交互的方法110的流程圖。112，向用戶呈現虛擬環境。114，測量用戶注視位置的第一位置。可通過使用注視點追蹤設備來測量第一位置，以基于眼動追蹤或基于航向追蹤來測量用戶注視的位置。在這一期間，不向用戶呈現標記或光標來指示用戶的注視位置的位置。用戶注視位置的第一位置由注視追蹤設備測量，而不向用戶報告第一位置，以最小化對虛擬環境體驗的干擾。

116，接收來自輸入設備的系統參與輸入。在18，在第一位置呈現引導光標。輸入設備可以是與頭顯處理器進行數據通信的手勢識別設備，例如攝像頭。在其他實施例中，輸入設備可以是與頭顯處理器進行數據通信的語音識別設備，例如麥克風。在又一其他實施例中，輸入設備可以是與頭顯處理器進行數據通信的外設，例如六自由度控制器或其他運動感測控制器。

系統參與輸入可以是單手手勢，雙手手勢，語音輸入，和/或外設輸入。

在接收到系統參與輸入后，顯示設備顯示引導光標。在一個實施例中，引導光標可以具有光標直徑。例如，光標直徑可以定義用戶注視位置的第一個位置周?chē)膮^(qū)域。

在一個實施例中，由于用戶眼睛的小幅運動或顫動，或者由于注視點追蹤設備的系統限制，用戶的注視位置可能抖動。這時，引導光標直徑可以與在一段時間內測量的用戶注視位置的注視云有關。在其他實施例中，引導光標直徑可以是基于用戶在虛擬環境中的視角的固定角寬度。

120，輸入設備接收目標參與輸入，從而將引導光標與第一位置和用戶的注視位置分離。122，從輸入設備接收運動輸入。124，在接收到移動輸入時，基于運動輸入相對于第一位置平移引導光標。

可以從與系統參與輸入相同的輸入設備接收目標參與輸入。例如，當識別出用戶舉手時，可以從手勢識別設備接收系統參與輸入，當識別出用戶用手指向下輕敲時，可以從同一手勢識別設備接收目標參與輸入。

可以從與目標參與輸入和/或系統參與輸入相同的輸入設備接收運動輸入。例如，當識別出用戶用手指向下敲擊時，可以從手勢識別設備接收目標參與輸入，當識別出用戶在手指保持向下位置時移動其手時，可以從同一手勢識別設備接收運動輸入。

在一個實施例中，目標參與輸入可以是用戶手指的向下輕擊（例如按下按鈕）。目標參與輸入可由手勢識別設備識別，并可為運動輸入設置零點或原點。運動輸入可以是用戶的手相對于零點的移動。

例如，用戶可以向上移動他們的手（例如相對于零點），以在虛擬環境中相對于第一個位置向上移動引導光標。在其他示例中，用戶可以將手向后移動，以將引導光標“拉”向用戶。然后，用戶可以停止目標接合輸入，以終止對運動輸入的連續測量，并停止移動導航光標。例如，用戶可以抬起手指（松開按鈕一樣）或放松手指和拇指（松開虛擬環境中的抓握物一樣）。

在一個實施例中，運動輸入可以是語音輸入。例如，可以從識別或解釋用戶語音的語音識別設備接收運動輸入。運動輸入可以是離散輸入。例如，語音識別設備可以檢測“向左移動”的百分比語音命令。在其他示例中，語音識別設備可以檢測“向右移動兩個光標”的距離語音命令，以基于光標直徑將光標移動一段距離。在另一些示例中，語音識別設備可以檢測并打開諸如“開始向上移動”之類的語音命令，直到語音識別設備檢測到諸如“停止”之類的終止語音命令。

繼續方法110。126，系統分離輸入。系統分離輸入可以與系統參與輸入相同，以關閉系統參與。例如，系統參與輸入可以是鼠標點擊一次，系統分離輸入可以是鼠標點擊第二次。在其他實施例中，系統參與輸入可以是離散命令。例如，系統參與輸入可以是語音識別系統識別的參與語音命令，系統分離輸入可以是語音識別系統識別的分離語音命令。

在接收到系統分離輸入時，方法110可以在128隱藏引導光標，以允許用戶自由地查看虛擬環境，而不受引導光標的干擾和/或干擾。

圖4到圖9示出了關于圖3描述的方法的實施例。圖4示出了虛擬環境230。虛擬環境230可以包括一個或多個虛擬元素232和/或用戶可以與之交互的其他可選對象。注視點追蹤設備可檢測用戶注視位置的第一位置234。如圖5所示，在接收到系統參與輸入之前，第一位置234可能不會呈現給虛擬環境中的用戶。

可以從輸入設備236接收系統參與輸入。在一個實施例中，可以從手勢識別設備接收系統參與輸入，手勢識別設備在圖5中示意性地表示為用戶的手。當檢測到用戶的手向虛擬環境230舉起時，可在第一位置234呈現引導光標238。

圖6示出了來自輸入設備236的目標參與輸入240的實施例。在接收到目標參與輸入240時，引導光標238的位置可以與虛擬環境230內的第一位置234和/或注視點位置分離，如圖7所示。引導光標238在虛擬環境230中的位置可以通過輸入設備236的運動輸入242來細化。引導光標238可以通過虛擬環境轉換到例如第二虛擬元素232-2。

在使用輸入設備236將引導光標238移動到所需位置時，輸入設備236可提供目標分離輸入244。在一個實施例中，目標分離輸入244可以選擇虛擬環境230中的虛擬元素或其他可選對象。例如，注視位置可能不精確且不可靠，所以無法選擇虛擬元素。如本文所述，目標參與輸入可允許用戶將引導光標238與注視位置分離，并使用輸入設備236將引導光標移動到期望的可選對象，例如第二虛擬元素232-2，然后通過提供目標分離輸入244來選擇所述可選對象。

在一個實施例中，在使用輸入設備236移動引導光標238期間，可通過將引導光標238定位在可選擇對象時改變引導光標238的外觀，從而將可選擇對象傳達給用戶。

例如，當在第二虛擬元素232-2移動時，引導光標238可以改變形狀，例如從圓形改變?yōu)槭中喂鈽?biāo)、十字光標、十字光標、菱形光標或其他形狀的改變，以指示第二虛擬元素232-2可以“點擊”。在其他示例中，引導光標238可以保持相同的形狀和大小變化（例如脈沖越來越大和越來越?。瑥亩甘窘换バ?。

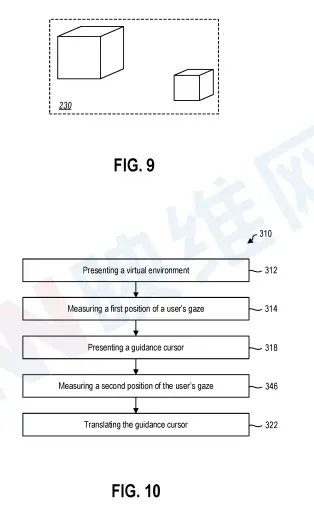

圖9示出了用戶把手放低或以其他方式提供系統分離輸入，以分離輸入設備并在虛擬環境230中隱藏引導光標。

如本文所述，輸入設備可允許比單獨使用注視追蹤設備更精確地定位引導光標。然而，使用輸入設備而不是注視點追蹤設備手動定位引導光標可能會比基于注視點追蹤位置的定位更慢地移動引導光標。在一個實施例中，可以在虛擬環境中呈現引導光標，并且當用戶的注視位置移動到距離引導光標足夠遠時，引導光標隨后可以通過虛擬環境平滑地轉換到用戶的注視位置。

相關專利：Microsoft Patent | Accelerated gaze-supported manual cursor control

名為“Accelerated gaze-supported manual cursor control”的微軟專利申請最初在2021年12月提交，并在日前由美國專利商標局公布。

---
