Firmament (FMT) 開源飛控系統是如何運行的？
項目介紹
Firmament (FMT) 是一款基于模型設計 (Model Based Design, MBD) 的開源自駕儀，可被用來快速構建無人機，車，船，機器人等的無人控制系統?；谀Ｐ驮O(shè)計已經被廣泛應用于汽車制造、航空航天等行業，當前采用基于模型設計模式開發的飛控系統鳳毛麟角，而 FMT 就是為此而誕生。
FMT結合當前最先進的基于模型設計和3D仿真技術，致力于打造下一代的開源自駕儀系統。目前所有代碼均開源，歡迎Star！
FMT 項目主要由三部分構成：
FMT-Firmware: 飛控嵌入式軟件框架。包含飛控的核心軟件，驅動以及功能模塊。
FMT-Model: 飛控算法模型框架。包含了基于 Matlab/Simulink 實現的算法模型，如導航，控制，狀態機，被控對象模型等。算法模型通過自動代碼生成可以合入到 FMT-FW中，從而構成完整的飛控系統軟件。
FMT-Sim（開發中）: 基于3D引擎實現的模擬仿真環境，提供逼真的渲染效果和豐富的仿真場景。
區別于其它的開源飛控，F(xiàn)MT構建了從嵌入式軟件，建模與仿真于一體的軟件開發平臺。
功能特點
-??C語言實現的輕量級、高實時、高性能的嵌入式軟件系統，支持C/C++混合編譯。
-??基于國產RTOS RT-Thread, 擁有活躍的開源社區以及豐富的第三方組件。
-??支持MBD（Model-based Design）全流程開發。MIL、SIL、HIL、SIH仿真支持。
-??基于Matlab/Simulink實現的算法和模型庫，圖形化編程，支持仿真和自動代碼生成。
-??支持Mavlink協議以及開源地面站QGroundcontrol。
-??支持多種硬件平臺，如FMT飛控硬件ICF5，以及廣泛使用的開源硬件Pixhawk/Pixhawk4/雷迅V5+等。
-??采用跨平臺的開發工具鏈，支持Win/Linux/Mac等平臺的開發。
嵌入式軟件系統——FMT-Firmware
?
FMT-Firmware采用分層設計和高度模塊化的設計模式，算法和底層深度解耦，便于算法二次開發和替換。
-??Target HW：目標硬件BSP（Board Support Package），目前已支持多種硬件平臺，如ICF、Pixhawk4、CUAV-V5+、Hex Cubeorange和QEMU等；
-??Driver：與板載芯片無關的通用驅動軟件，如傳感器驅動、存儲器驅動、LED驅動等；
-??HAL：硬件抽象層，為上層提供統一的設備接口；
-??RTOS：國產開源RT-Thread嵌入式操作系統；
-??Middleware：中間層，包含系統組件Modules、算法模塊Models和軟件庫Libraries；
-??Task：應用層，包含系統頂層任務，如控制任務、通信任務、日志任務和狀態顯示任務等。
其中Models包含四類算法模塊，適用于大部分的被控對象平臺，如無人機、無人車、無人船、機器人等：
-??INS慣性導航系統：通過多傳感器融合算法，獲得對象的姿態信息，如姿態、速度、位置等；

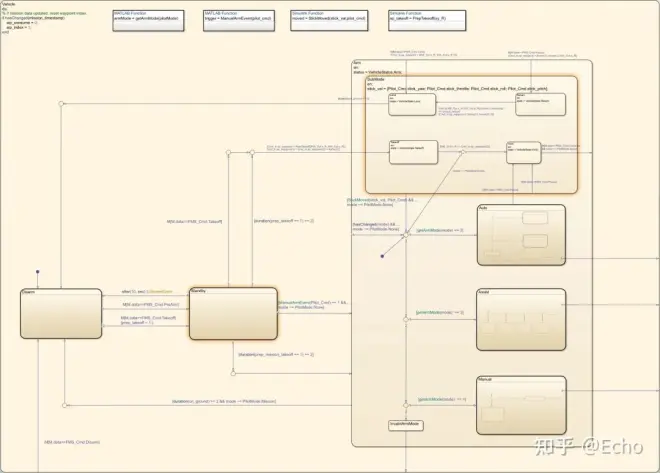

-??FMS飛行管理系統：負責管理對象的狀態，如模式管理、安全管理、位置制導等功能；
-??Controller控制系統：控制率算法，負責對象的底層控制，如姿態、速度控制等；
-??Plant被控對象模型：被控對象的數學建模，包含動力學建模、作動器建模、環境建模和傳感器建模等（被控對象模型僅用于HIL和SIH等仿真用途）。
由于算法和底層深度解耦，只通過標準的模型接口進行連接，所以可以像樂高積木那樣，通過嵌入不同的算法模型，來實現算法的替換以及對不同對象的控制。
?
算法模塊不僅支持Simulink代碼自動生成，也可以使用傳統的C/C++編碼方式：
FMT C/C++算法移植步驟詳解
FMT-Firmware嵌入式軟件框架專為MBD設計，提供了許多功能強大的中間件模塊組件：
FMT中間件（1）——一種高效的跨線程通信模塊uMCNFMT中間件（2）——一種分布式參數模塊FMT中間件（3）——一種高實時的分布式日志模塊Mlog建模與仿真系統——FMT-Model
FMT區別于其它傳統開源自駕儀的地方在于支持MBD基于模型設計的全流程設計，可以涵蓋V型設計模式的各個階段。
?
FMT-Model是基于MATLAB/Simulink所搭建的一套建模與仿真系統，可以提供算法設計階段的系統定義、需求定義、接口設計、算法建模和仿真等功能支持。
?
FMT-Model目前包含了多旋翼和固定器的全套算法模型，使用Simulink圖形化的建模方式，算法框架清晰，便于理解和二次開發，也可直接生成代碼合入嵌入式軟件中進行實飛測試。
?
除了Simulink提供的基礎模塊以外，F(xiàn)MT-Model還提供一套FMT Toolbox，包含大量基礎數學模塊，來幫助快速搭建算法模型：
FMT-Model支持多種仿真模式，如模型在環仿真（Model-in-the-loop Simulation，MIL）和開環仿真（Openloop Simulation）。
FMT仿真——模型在環仿真FMT仿真——開環仿真支持硬件平臺
阿木實驗室?ICF5
合力兄弟 Pixhawk4
雷迅 V5+
赫星Cubeorange
FMT項目相關資源：
FMT項目地址：
https://github.com/Firmament-Autopilot
FMT用戶手冊：
https://firmament-autopilot.github.io/FMT-DOCS/#/content_ch/
項目公開課：
https://bbs.amovlab.com/plugin.php?id=zhanmishu_video:video&mod=video&cid=70
若希望進一步交流，可添加客服微信（yinyue199506），申請進入【FMT開發者交流群】。
近期我們推出的FMT首個自研飛控硬件——ICF5，正在火熱開售中，目前現貨庫存已不多，如您對該產品感興趣，請聯系客服（jiayue199506 或 yinyue199506）及時加購喲
