【材科基干貨】第05期：六方晶系的指數有什么特殊之處？

2022-06-28 17:35 作者:材子考研 0人讀過 | 我要投稿

同學們，大家好，考研復習馬上進入暑期攻堅期，很多同學也開始了專業課的復習。但是說實話《材料科學基礎》要掌握的知識點還是挺多的，并且某些知識并不容易理解掌握，如果只通過看書復習，略顯枯燥，效果不佳。因此材子考研聯合各高校100多名各材料專業學長學姐，決定換一種形式給大家講解《材料科學基礎》。我們會按照《材料科學基礎》教材的章節順序，篩選里面的重點內容，結合一些彩圖、動圖、表格對比、視頻講解，生動形象地為大家講解材科基的知識點，讓大家理解起來更加容易，記憶也更加地深刻。并且會分享一些易錯題，幫助大家有效避坑，一舉掌握知識重點。

上期我們復習了立方晶系的晶面（族）和晶向（族）及其標定方法，本期繼續講解上海交通大學版《材料科學基礎》第2章內容，包括六方晶系的指數標定等知識。

01為什么用四軸？

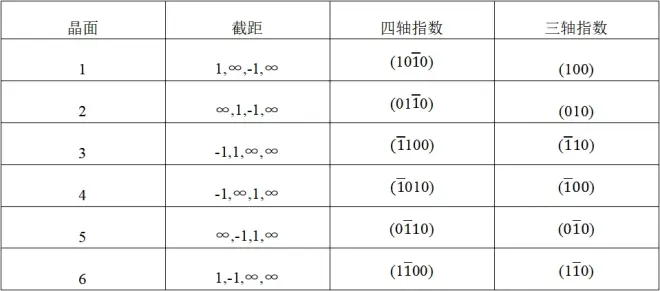

我們發現在使用三指數來表示六方晶胞的晶面時，晶體學上等價面的晶面指數不同。例如圖1中的A面和B面是一對等價面，但是使用三指數方式標定時，所得的晶面指數不相同，分別為(100)和（1-10）。

為解決該問題，我們對六方晶胞選擇了→a1、→a2、→a3、→c四個坐標軸，并使→a3=-(→a1+→a2)，如圖2所示。由此得到的六方晶系晶面指數的一般形式為，其中i＝-(h+k)。

在使用四指數標定六方晶胞的晶向指數時，使用行走法獲得的同一晶向的晶向指數不唯一。如圖3所示，→a1晶向使用行走法所得到的晶向指數可以是[1000]也可以是[2-1-10]。所以，為保證晶向指數的唯一性，對于晶向指數[uvtw]添加了t=-(u+v)的條件。由此得到→a1晶向的晶向指數應為[2-1-10]，因此對于六方晶胞，通常不使用行走法，大家了解即可。

02六方晶系晶向指數怎么標？

六方晶系晶向指數標定有兩種方法：

（1）用a1，a2，c確定三軸（三維空間的一個坐標點到另一個坐標點），然后三軸轉四軸，這種方法過于繁瑣，一般不用，公式也不用記。

（2）四軸的行走法，不推薦使用。

（3）記住特殊晶向，簡單好用，不出錯

重要：一般我們需要記住特殊晶向的指數，包括c軸和a1,a2,a3軸及其角平分線。

c軸：[0001]
1/3[2-1-10]和a1,a2或a3軸平行的晶向，與哪個軸正（或反）平行，則相應的指數就是2（或-2），其余3個指數就是-1,-1,0（或1,1,0）
1/3<10-10>兩個晶軸+-αi和-+αj交角的平分線（i,j=1,2,3,i不等于j），例如1/3<10-10>是+α1和-α3軸交角的平分。
這樣我們就能直接寫出上述例子中的AO沿a1反平行，則相應的指數就是1/3[-2110]。
