仿真流程

1、前處理

1.1 幾何模型構建

1.2 材料定義

1.3 動力學系統構建

2、求解

2.1 驅動條件

2.2 求解設定

3、后處理

3.1 仿真動畫

3.2結果曲線

1、前處理

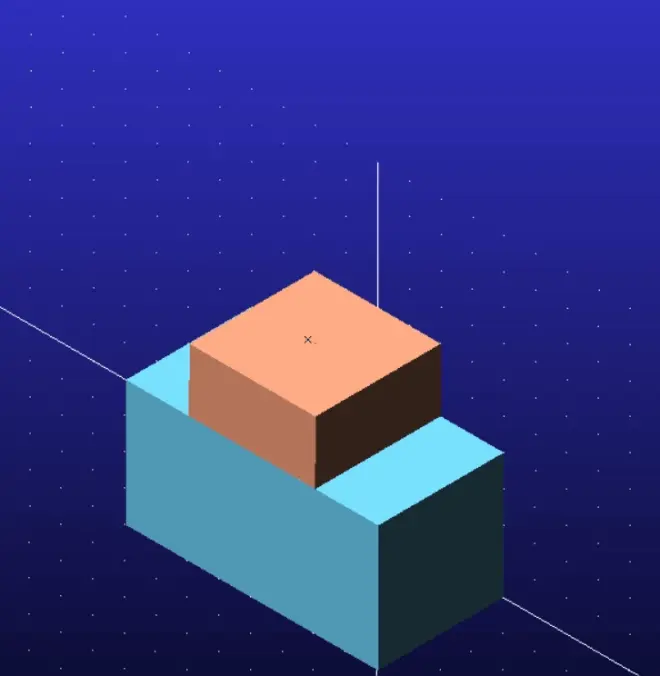

1.1 幾何模型構建：利用自帶建模功能建立兩個六面體模型。如圖1所示。

?

1.2 材料定義：使用Adams默認材料。

1.3 動力學系統構建：建立PART_2與大地的固定副，PART_3與PART_2之間的固定副。

2、求解

2.1驅動條件：在PART_3定義單向力，大小為STEP( time , 0 , 0 , 1 , 2000 )

2.1.1傳感器的定義：在Design Exploration中找到Create a new Sensor創建傳感器，設定如圖2所示。

?

2.2 求解設定：定義腳本仿真，如圖3所示，點擊開始求解。

3、后處理

3.1 仿真動畫：求解完成后可以查看其仿真動畫，以及固定副反力曲線，可以發現傳感器在感知到約束反力為1000N時，固定副出現了失效，可以通過傳感器加仿真腳本的形式實現一些不同形式的仿真。

?
