在模具設計中，我們設計過很多種塑膠產品，比如汽車配件，家電產品， 消費類電子產品，日常生活用品等，有些塑膠產品為了滿足裝配與功能的需要，產品形狀千變?nèi)f化，有的產品不但側面有倒扣，并且倒扣內部也有倒扣，有的倒扣還很特殊，它是一整圈的螺紋，遇到這樣的倒扣，我們?nèi)绾卧O(shè)計呢?今天給大家分享一套螺紋模具結構希望能給大家一點啟發。

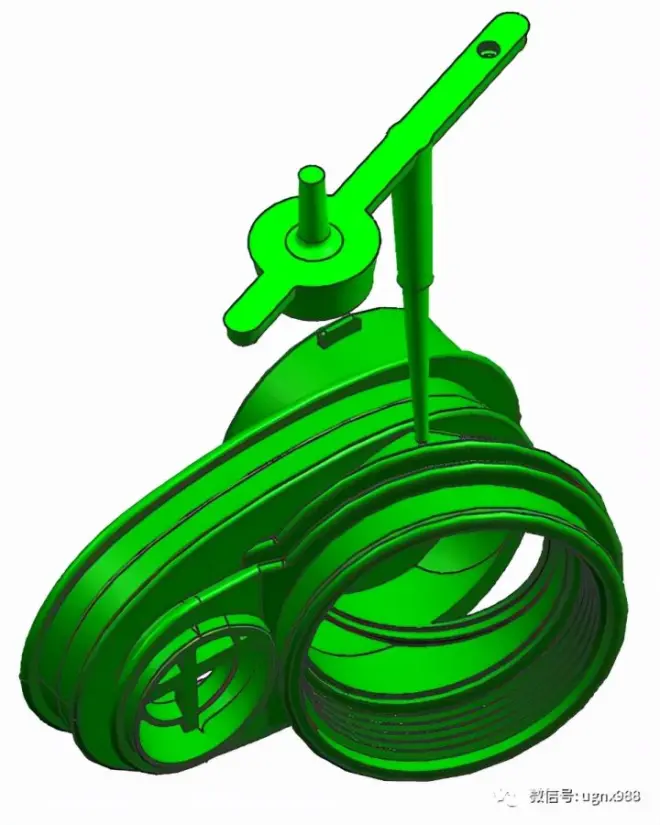

— ，產品進膠方式：產品進膠方式有很多種，有搭底進膠，潛水進膠， 直接澆口，牛角進膠，側進膠，點進膠等，此產品外觀要求嚴格，效率要求高，本套模具采用細水口進膠，如下圖所示：

二， 通過斜率分析可以看出，產品在左右方存在倒扣，在右邊的倒扣內部有一圈螺紋倒扣，在螺紋倒扣內部還存在一處倒扣，產品在左邊也存在倒扣，倒扣內部還存在倒扣，分析結果如下圖所示：

三、產品右側面有一周的螺紋，螺紋里面也有倒扣，螺紋部分設計絞牙的結構，里面倒扣由于受到空間限制，可以考慮設計成行位帶T槽的結構，結構設計要點
（1）行位的驅動方式，此產品行位驅動方式是利用油缸加液壓馬達加齒條的驅動方式，設計時要注意齒輪的模數一定要相等。要分清螺紋是左旋螺紋還是右旋螺紋，螺紋旋轉的圈數，以及螺距。如下圖所示：

（2）此機構的限位一定要精準，否則齒條跟齒輪的配合不一致如下圖所示：

四， 此產品內部小倒扣在空間有限的情況下采用T形槽連接，此機構設計巧妙，在行位鑲件內部設計了一個小鑲件，鑲件上面安裝了一只彈簧，當滑塊往后運動時，彈簧釋放彈力，迫使里面的小鑲件往里面內縮，達到出模效果如下圖所示：
