深藍航天“星云-M”試驗箭完成公里級VTVL垂直回收飛行試驗

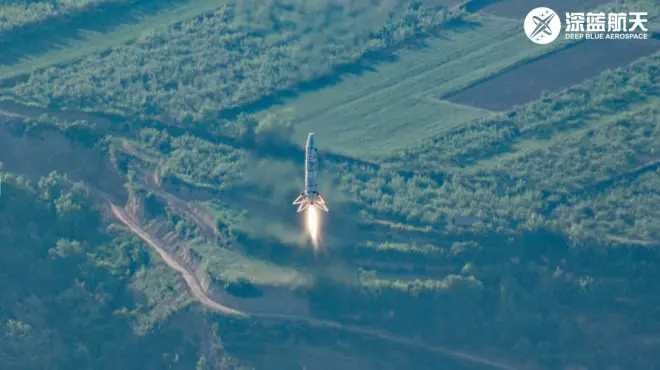

2022年5月6日,深藍航天自主研發的“星云-M”試驗箭完成了1公里垂直起飛及降落飛行試驗,此次飛行任務的完成宣告了深藍航天在中國可回收復用火箭歷史上又攀登上了新的高度,離成功實現入軌及回收又邁進了堅實一步。

這一次試驗距上一次百米級VTVL垂直回收飛行試驗僅過去了半年時間,為何商業火箭公司深藍航天如此專注實現中國運載火箭可回收復用的目標?

在這個商業航天迅猛發展的時代,遙望大洋彼岸所向披靡的SpaceX,再仰望頭頂深藍色的無盡天空,表面風平浪靜實則暗流涌動。大航天時代空間資源的搶奪、火箭作為空間往返運輸工具的先進性和火箭商業用途多維場景的需求,可回收復用火箭的必要性與緊迫性可見一斑。


現狀:中國商業航天迫切需要可重復運載火箭
2021年12月3日,中國常駐維也納聯合國和其他國際組織代表團向聯合國秘書長致以普通照會,通報了美國太空探索技術公司(SpaceX公司)發射的星鏈衛星于2021年先后兩次接近中國空間站,對中國空間站的安全運行以及中國航天員的生命健康構成嚴重威脅。出于安全考慮,中國空間站分別于7月1日和10月21日實施對美國星鏈衛星的預防性碰撞規避控制(“緊急避碰”)。

馬斯克設想的星鏈星座計劃十分瘋狂,他將會在一期部署1.2萬顆、每顆重約300公斤的星鏈衛星,遠期甚至還要達到4.2萬顆——星鏈計劃的意義不僅在于實現太空互聯網通信,更是提前搶占了僅存的近地軌道資源。反觀中國,我們目前還沒有能力規劃如此龐大的衛星星座,更不必說發射組網了。

國內未來的商業火箭,都面對著發射頻率提高和發射成本降低的需要。商業可回收復用火箭,在全球都具有可預見的巨大需求,這就是深藍航天全力以赴的唯一目標。

為了實現這一目標,深藍航天在這一方向全力以赴,已經連續三次成功完成了十米級、百米級和公里級可回收試驗,?這是國內目前運載火箭領域唯一有工程意義的VTVL垂直回收飛行試驗,使深藍航天成為目前全球除美國以外研發回收復用火箭速度最快的中國商業航天公司。

破局:降低火箭發射成本成為關鍵

只有降低成本,才能更游刃有余地實現成千上萬顆“星鏈”衛星的組網任務,未來大型衛星星座的發射需求與可回收火箭的運載能力是相輔相成的。2017年3月31日,SpaceX使用一枚二手獵鷹9號運載火箭成功發射了一顆盧森堡的商業通信衛星。本次任務是人類航天史上的一個里程碑——第一次使用同一枚火箭兩度執行發射任務。掌握這一技術后SpaceX勢如破竹,截至2022年5月初,SpaceX已經成功進行了118次火箭著陸,并接連打破自己創造的回收記錄:B1051號助推器在2022年3月19日成功發射48顆星鏈衛星并返回,成為首枚被回收12次的火箭助推器。B1060號助推器保持了最快周轉時間的記錄,在2022年4月8成功發射奮進號載人飛船Axiom-1任務后,于短短21天后的2021年4月29日再度上天,并成功發射53顆星鏈衛星。

右:正在著陸中的獵鷹9號一級助推器
(圖源網絡)
可回收復用帶來的經濟效益是驚人的。SpaceX目前已經可以做到火箭一級助推器和整流罩的回收復用,據馬斯克本人的說法,全箭復用比例達到了80%。這相當于在發射時只需支出火箭一級維護、火箭二級制造以及燃料的成本。
SpaceX并未公開其回收技術的具體成本細節。但2020年4月美國消費者新聞與商業頻道(CNBC)報道稱美國空軍某航天任務的預算為9500萬美元,而SpaceX執行官克里斯托弗·庫魯里斯對此表示,發射任務只需要2800萬美元。據此我們可以推算可回收火箭將航天發射成本足足降低了至少70%。這一數值對航天界帶來的沖擊是巨大的。俄羅斯航天局局長羅戈津在2020年4月表示,他們不得不將俄羅斯火箭的商業發射報價降低30%,以應對SpaceX“價格傾銷”的沖擊。

反觀深藍航天的本次飛行測試,從十米級、百米級直到本次的公里級VTVL垂直回收飛行試驗,使用的均是“星云-M”同一枚試驗箭,初步驗證了火箭回收復用技術,并摸索出一條具有深藍航天特色的液體火箭研制全要素流程。這為飛行試驗帶來的成本降低已經十分可觀:在全箭垂直回收技術應用的前提下,再次執行飛行任務的成本僅為箭體生產制造成本的約1%,其中包括一些損耗件的更換、全箭的測試維護費用、推進劑費用等。
那么,為了實現火箭回收復用以降低成本,技術難點是什么?總結來看,應當實現兩個核心技術突破,才可能做到火箭的可回收復用,一是可以在較大范圍內靈活調節推力的發動機技術,二是返回著陸的橫向制導控制技術。而本次深藍航天公里級VTVL垂直回收飛行試驗的成功,標志著深藍航天已經初步掌握了這兩個核心技術。

勝出:推力可調節發動機與橫向制導控制技術
在2012-2013年間,SpaceX為了突破火箭回收復用技術特別設計了“Grasshopper”(蚱蜢)這一款小火箭,主要目標是驗證配備的“梅林-1D”發動機的推力調節性能,以及火箭橫向制導技術。

如下圖所示,Grasshopper總共進行了8次飛行測試。在2012年9月21日的第1次測試中,Grasshopper僅僅跳起了1.8米,同年11月1日的第2次測試跳起5.4米。半年后2013年3月7日的第4次測試跳起了80米,在2013年10月下旬的第8次測試跳起最高高度達到了774米。這8次試驗為SpaceX積累了大量寶貴的數據與經驗。
值得注意的是,深藍航天“星云-M”試驗箭的飛行測試與Grasshopper的飛行測試目標極為接近,甚至表現得更加出色。
在2021年7月的首飛便漂亮地完成十米級飛行試驗,短短三個月后的10月13日飛起103.2米,而在10個月后的今天,“星云-M”試驗箭最大飛行高度近1公里,深藍航天以不到一年內的三次飛行任務,達到了SpaceX在一年多時間里總計八次任務才達到的技術水平,進度令人驚喜。

從深藍航天的角度看,相比百米級VTVL垂直回收飛行試驗,公里級VTVL垂直回收飛行試驗時發動機的單次點火工作時間與入軌火箭單級發動機的工作時間相當,且與地面試車狀態不同,此次是在真實飛行環境中去考核發動機大范圍變推和長程工作的穩定性,這在工程研制中更具有真實性和實際考核意義。
SpaceX的“梅林-1D”發動機在前期試驗可以實現70%-100%的推力調節范圍,而深藍航天的“星云-M”試驗箭所使用的“雷霆-5”泵壓式液氧煤油發動機通過調節氧化劑和燃料泵轉速可實現50%-100%推力調節。此外,雷霆系列發動機使用和“梅林-1D”發動機相同的針?biāo)ㄊ絿娮⑵骷夹g(shù),具有獨特的回收技術優勢,可以在調節推力的過程中抑制不穩定燃燒,減少振動,以實現平穩的推力調節功能。

還值得注意的一點是深藍航天在本次公里級VTVL垂直回收飛行試驗中成功驗證了橫向制導算法。在垂直起飛——垂直著陸的飛行過程中,加入橫向制導算法,預先裝訂目標點坐標,通過箭上計算機進行計算和規劃,發出橫向制導指令,導引火箭向目標坐標進行橫移,開展火箭異地返場回收技術驗證,為以后入軌火箭的異地返場回收復用甚至洲際旅行等進行先期技術驗證。

此次公里級VTVL垂直回收飛行試驗中,飛行速度達到0.2Ma,飛行高度近1公里,這是目前國內開展的飛行高度最高,飛行速度最快,飛行時間最長的垂直回收飛行試驗。
通過此次飛行試驗,進一步驗證了火箭垂直回收過程中的箭體空氣動力學問題、以及長時間的力熱及振動環境適應性、發動機長時間和大范圍的變推工作能力、可重復使用箭體結構及著陸緩沖裝置、橫向制導及姿態控制能力等關鍵核心技術,為后續開展10公里級垂直回收和入軌級回收打下了堅實基礎。

遠景:全力奔赴可回收復用的火箭入軌之路
Space X在這八次飛行試驗后又設計了更大尺寸的“獵鷹9號R”測試版本火箭,進行更大規模的公里級VTVL懸停與著陸測試,并先后在2015年12月21日、2016年4月8日成功實現獵鷹9號芯一級在陸地與海上駁船的回收降落,此時距離“蚱蜢”火箭躍起1.8米,只過去了三年多時間。SpaceX以一個個驚天雷般的成就打破了火箭不能垂直回收使用的局限,SpaceX的估值從9.7億美金,指數增長到了120億美金,實現了12倍的增長。

深藍航天本次公里級VTVL垂直回收試驗飛行的完成,也宣告了低空回收階段畫上了圓滿的句號,“星云-M”試驗火箭圓滿完成了其歷史使命。
下一階段,深藍航天將采用與入軌火箭完全相同的全尺寸試驗火箭,繼續進行高空回收試驗階段(類似于SpaceX第二階段采用全尺寸樣機“獵鷹9號R”進行回收測試),向著10km、100km的高度快速突破邁進,最終實現入軌火箭一子級的可控回收和重復使用。深藍航天目前的技術水平相當于SpaceX在2014年初的水平。若一切能夠按照規劃進行,深藍航天將會在2024年年底之前完成“星云-1”運載火箭的第一次入軌發射-回收任務,正式拉開中國可回收運載火箭商業化運行的大幕。

深藍航天CEO霍亮表示:深藍航天的使命即實現中國運載火箭的可回收復用,大幅度降低每公斤載荷的入軌成本,成為太空運輸產業的有力推動者。通過本次的公里級VTVL垂直回收飛行試驗,深藍向這個目標又邁出了重要的一步。
