這臺電飯鍋制造于2003年。當年家里的電飯鍋壞了，尋找替代品的時候，偶爾知道佛山市南海區的立邦電器是一家代工大廠，主要給日本的松下等品牌代工。當時日本的電飯鍋動輒4位數，這個電飯鍋記得是200多塊錢。

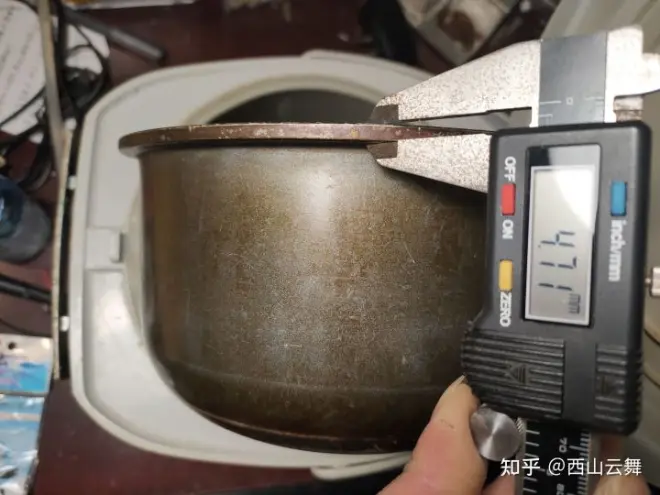

當時買回來看到電飯鍋內鍋特別厚，說明書號稱5mm，而煮出來的飯，飯香濃郁，米粒分明，顆顆彈牙，非常好吃。同樣的米，用其它電飯鍋煮出來就是比不上它。因?yàn)檫@個鍋比較小，只能煮四、五碗飯，后來曾經換過同一廠商（那時已經更名了叫伊立浦）的一個4升鍋，內膽比較薄，煮出來也比其它品牌好吃，但也沒有這個小鍋好吃，很快就賣掉了，后面買的伊立浦電飯鍋都挑厚內膽的，煮出來一樣好吃。從這個經驗上看來，電飯鍋的溫升曲線對飯的口感確實影響頗大，但是內鍋的厚度可能影響更大，不知道是傳熱更均勻還是熱容量大的原因。

聽說立邦那年之前沒有內銷，當年是與松下的合作關系中止了，大量電飯鍋換上中文標志國內上市。

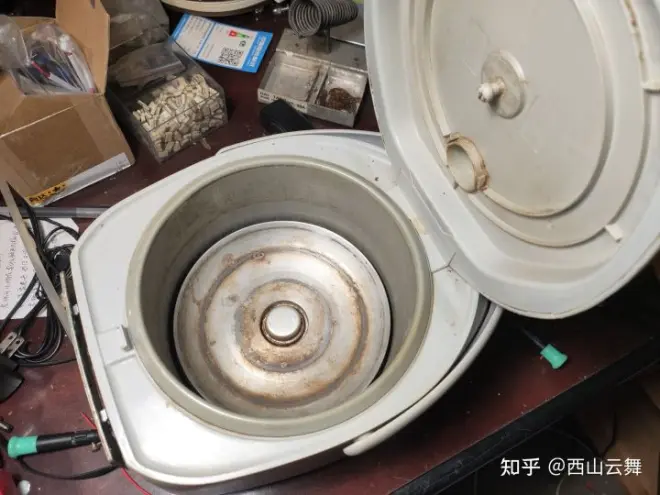

這個鍋用了超過十年，之后使用者說壞了，又閑置了六七年。內部結構完整。

經年累月的使用，面板顯得比較臟，液晶屏反光膜也氧化了。

上電檢查，液晶屏顯示一下就逐漸暗淡，保溫按鈕也沒反應，拆開檢查。

原來是保溫按鈕的鍵帽脫落了，面板上的動作傳遞不到線路板上的微動開關上。

從底部拆開電飯鍋。

電飯鍋底部有很多污漬。周?chē)蝗τ斜孛蓿斏w的內部也有一層保溫棉。我拆過的其它電飯鍋是沒有保溫棉的。

底板后部有塊鐵配重，為了電飯鍋拎起來的時候，前后平衡。

內部的走線。都是耐高溫的硅膠線，連接插座的幾根線，膠皮外面還有纖維編織網。

電線的扎帶也是硅膠包覆鐵絲的耐高溫扎帶。

經過檢查，發現故障點是單片機的時鐘晶振，兩個腳扭在一起短路了。

用鉗子把晶振扭了一下，兩腳分開后，液晶顯示回復正常。

原設計的電源通過電容限流，再整流，穩壓管穩壓。以前D1曾炸過，限流電容背面留下了黑印。

這部分電路是用來檢測有沒有220V市電。改成開關電源的話要做出一定的改造。

原來設計的待機功耗比較高，Z1、Z2、R2長期散發的熱量把線路板都烤黃了。

拆了一個手機充電頭，放上去位置剛剛好。

正研究怎么替換5V繼電器，覺得原廠的繼電器外形很特殊，想到會不會是一些特殊的低電流繼電器呢？

上網一搜索，果然是一個低電流的繼電器。實測這個繼電器>14.2V即可吸合，<4.8V脫開。

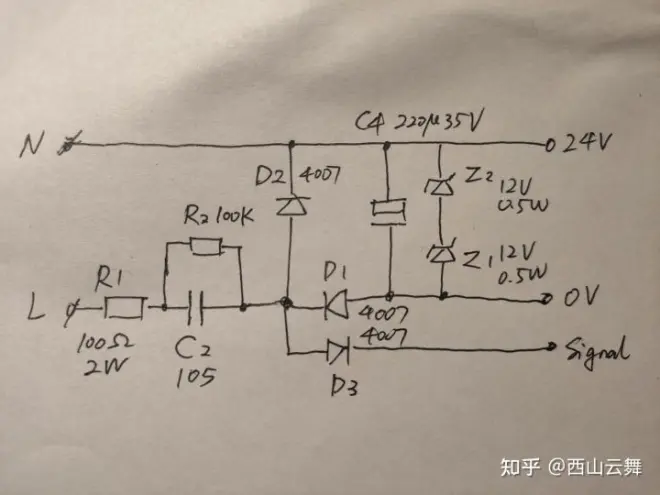

一合計，恐怕改進一下原電路實現低功耗，比換電源換繼電器來的方便，而且電容限流電源電路的壽命非常長。描下電路。

按原有參數，交流242伏電源電壓條件下，C2平均電流72mA，R1功耗0.52W，R2功耗0.53W，D1平均電流34.2mA，Z1、Z2功耗各0.41W。待機總功耗約1.86W。

要降低功耗首先就要把C2減小。經過實驗，236V市電時，當C2為224，待機時電源電壓23.8V，煮飯繼電器吸合時9.2V，此時電源電流7.3mA，穩壓管截止，即除繼電器外其他電路消耗4.1mA（其中后級3.3V電源穩壓管限流電阻R4約1.2mA）。即電源需要提供13mA電流即可。

為了降低功耗，R2由100k改為2.7M，R9（繼電器開關管驅動電阻）、R4（3.3V電源穩壓管限流電阻）由4.7k改10k，C2換上手頭上一個404，交流242伏電源電壓條件下，C2平均電流30.3mA，R1功耗92mW，R2功耗20mW，D1平均電流13.6mA，242V電源下待機總功耗約435mW，下降1.42W。電源電壓23.9V，煮飯繼電器吸合時23.6V，200伏電源電壓條件下，D1平均電流11.2mA，也能可靠吸合。

另外，用10F法拉電容替換失效的電池，放在原來電池的位置。

把原來的穩壓管Z1，替換成兩個穩壓管，3.9V的穩壓管可以充分利用電源電流給法拉電容充電到最高3.4V。法拉電容后面的二極管D7換成了2.2K的電阻，防止法拉電容沒電的時候拉低3.3伏電源電壓；而法拉電容放電的時候，單片機的消耗電流在電阻上只產生60毫伏（極端情況0.5V）的壓降，比二極管的壓降小的多（單片機的工作電流28uA，每按下一個按鍵增加32uA，極端情況220uA）。

穩壓管分壓電路，原來1微法的電容也換成了0.4微法。

斷掉的按鈕用一根銅質元件引腳修復。另外發現保溫電路異常，找到損壞的Q2更換了，恢復正常。

斷掉的按鈕用一根銅質元件引腳修復。另外發現保溫電路異常，找到損壞的Q2更換了，恢復正常。

在按鈕上面加了一層熱熔膠，解決按鈕比面板低，按鍵不靈敏的問題。熱熔膠上再加了一層透明膠，防止粘上面板薄膜。

面板薄膜周?chē)恿艘蝗柚?；塑料面板的上方也加了一道硅脂，防止水流到線路板里面。以前那個二極管炸掉了就跟進水有關。

上蓋的扭簧斷了一邊，淘寶上沒辦法找到合適的配件，出去找一個防盜網加工店，花5塊錢焊接修復。

復裝后試機正常。頂蓋上表面的鐵銹樣是鋁合金覆膜工藝的通病，沒法去除，除非把表面涂層給鏟了。

電源電壓238V條件下，實測煮飯功率。

待機功率基本達到設計值。

實測保溫功率。

煮出來的飯，粒粒分明，很有嚼勁。依舊是19年前的味道。
