15-4 回路電流方程的矩陣形式

1.?回路電流方程的矩陣形式適合用回路矩陣B表示的KCL和KVL推出，設回路電流列向量為il，有KCL：i=BTil、KVL：Bu=0

2.?在列矩陣形式電路方程時，必須有一組支路約束方程，因此需要規定一條支路的結構和內容，通?？梢圆捎盟^復合支路來進行規定。

3.?復合支路

(1)?對于回路電流法可采用圖中所示的復合支路，其中下標k表示第k條支路，Usk和Isk分別表示獨立電壓源和獨立電流源，Zk或Yk表示阻抗（或?qū)Ъ{），且規定Zk或Yk只能是單一的電阻、電感或電容，而不能是它們的組合。

(2)?復合支路還規定支路的Usk和Isk的方向與支路電壓、電流的方向相反，而支路電壓與支路電流的方向關聯。

(3)?復合支路的定義規定了一條支路最多可以包含的不同元件數及其連接方式，但可以允許一條支路缺少其中某些元件（對于回路電流法，不允許存在無伴電流源支路)

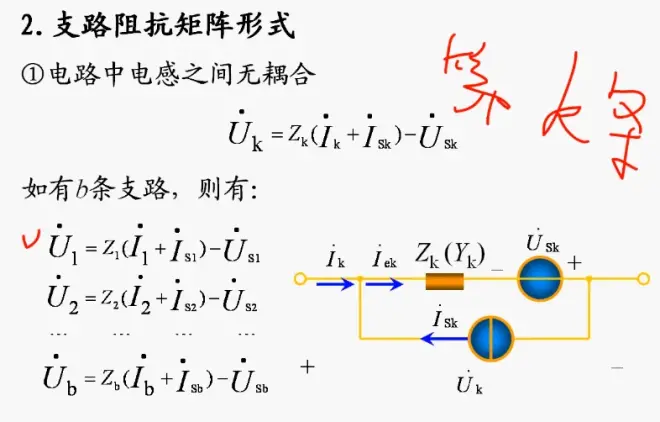

?4.?支路阻抗矩陣形式

(1)?電路中電感之間無耦合

若電路中電感之間無耦合，則整個電路的支路方程的矩陣形式如圖所示，其中Z稱為支路阻抗矩陣，其主對角元素為各支路的阻抗。

?(2)?電路中電感之間有耦合

?若電路中電感之間有耦合，整個電路的支路方程矩陣形式與電感之間有耦合的情況一樣，而Z中非對角元素為相應支路之間的互感阻抗（假設電感L1-Lg兩兩之間均存在耦合）

?(3)?回路電流方程的矩陣形式如圖，其中回路阻抗矩陣Zl的主對角元素為自阻抗、非主對角元素為互阻抗。

?(4)?若電路中有與無源元件串聯的受控電壓源，則支路方程的矩陣形式仍是一樣，只是支路阻抗矩陣Z的非主對角元素將可能是與受控電壓源的控制系數有關的元素。

?例：寫出圖示電路的阻抗矩陣

5.?回路分析法的步驟

例：用矩陣形式列出電路的回路電流方程

?6.?若選網孔為一組獨立回路，則回路電流方程即為網孔電流方程。
