三模冗余（TMR）說明

對于需要高系統可靠性的應用，3500機架能夠

三模冗余（TMR）。TMR設置的目標是：

任何部件的單點故障都將使關鍵部件的機械保護失效

機器點。當TMR系統配置正確時

為了實現這一目標，支架分為兩份或三份。

3500 TMR機架的要求：

?機架跳線必須設置在TMR位置（參見3500機架安裝

和維護手冊）。

?3500/20機架接口模塊（TMR RIM）的TMR版本

必須使用。

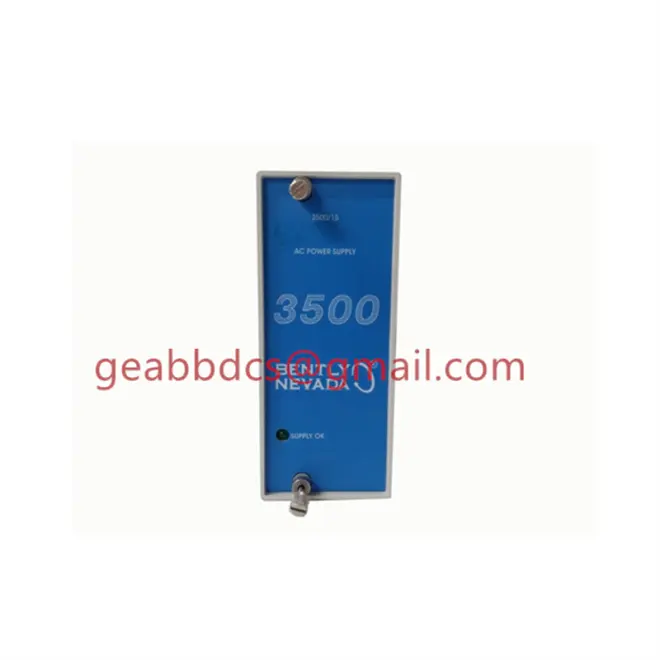

?需要兩個3500/15電源。這些電源應該

連接到獨立的電源。發生故障時

在主電源上，監視器將使用輔助電源。

?TMR監測器與常規監測器相同，僅安裝在一組3個監測器中

在相鄰的槽中。這3個監視器將監視同一機器點。

3500機架配置軟件中只配置了一個監測器

其他兩個監視器將自動配置為與第一個監視器相同。

?TMR組可以為每個監測器使用單獨的傳感器

（離散）。一些3500監測器能夠共享一個公共

三元組（總線）上的轉換器。任何I/O模塊都可以用于

離散換能器。必須使用該監測器的TMR輸入/輸出模塊

用于總線轉換器。TMR I/O不支持通道對類型

必須使用離散換能器；請參閱操作和維護

所需監控器的手冊。一些監視器沒有TMR I/O

模塊；這些監視器不能與總線轉換器一起使用。

應用程序警報

使用總線時

單個傳感器

中的點故障

換能器或場

接線可能會造成損耗

機械的

保護

?對于真正冗余的鍵相，使用2個3500/25鍵相監測器。

進行配置，使主要和次要鍵相位于

不同的鍵相監控器。允許使用非冗余鍵相。

?可在TMR機架中安裝獨立監測器，以減少監測

關鍵機器點。

?3500/32和3500/34均可用于TMR機架。3500/34

TMR繼電器監視器只能配置為從

TMR組中的通道。3500/32 4通道繼電器監測器可以

僅驅動獨立監控器中通道的繼電器。
