前言

今天來到koolshare評測室的是一款擴展塢的新典范—CalDigit USB-C Pro Dock（官網鏈接），USB-C Pro Dock開啟了擴展塢新篇章，支持雙4K顯示器擴展，筆記本電腦充電。無論是USB-C或是Thunderbolt 3的電腦皆可使用，不再有兼容性的顧慮。下面為大家?guī)磉@款擴展塢的評測

▲CalDigit USB-C Pro Dock上的每個接口都可持續穩定地同步運作。這意味著當此臺Dock插滿所有周邊設備時，仍可同步供應85W電力為筆記本電腦進行充電。不同于市場上廉價的USB-C Hub、轉接器，或部分桌面型擴展塢，無法提供充足的電力給每個接口，可能會導致突然檢測不到某個周邊設備，甚至數據丟失等情況，然而此問題，在USB-C Pro Dock上則無需擔心

▲產品規格


開箱

▲CalDigit USB-C Pro Dock采用白色包裝盒。左上角是品牌logo，右上角是擴展塢型號。最下方可以得知這款擴展塢支持Thunderbolt 3

▲側面的IO接口介紹

▲背面是CalDigit USB-C Pro Dock擴展塢的特點介紹

▲產品規格一覽

▲打開包裝盒，最上層的是附件

▲Thunderbolt 3線纜特寫，長度約70cm，質地柔軟

▲電源線纜一根

▲電源適配器輸出規格為19V 7.89A

▲拿開所有附件后可以看到快速開始手冊

▲最底層便是CalDigit USB-C Pro Dock擴展塢本體了

▲全家福一張

外觀

▲CalDigit USB-C Pro Dock采用長方形外形，外層為鋁制金屬，Logo位于左下角

▲銘牌位于底部，臺灣制造

▲側面的散熱鰭

▲前面板為黑色塑料。IO接口從左往右分別是USB3.2 Gen1 Type-A 5Gbps接口一個、USB3.2 Gen2 Type-C 10Gbps接口一個（只能傳輸數據，不能對外供電）、SD 4.0 UHS-II讀卡器一個、 3.5mm模擬音頻輸入& 輸出接口一個

▲后面板為黑色塑料。IO接口從左往右分別是千兆RJ45 LAN口一個、USB3.2 Gen1 Type-A 5Gbps接口兩個、主機用USB-C (兼Thunderbolt 3)接口一個、 DisplayPort 1.2接口兩個、DC電源插孔一個

▲CalDigit USB-C Pro Dock擴展塢本體重量約420g

▲CalDigit USB-C Pro Dock擴展塢本體+電源適配器總重量約811g


拆解

▲拆開外殼，露出內部框架

▲從框架下拆下PCB主板

▲PCB主板正面一覽

▲JHL7440，Intel Titan Ridge 新一代雙端口Thunderbolt 3控制器芯片，支持DP 1.4

▲GL3590，USB 3.1 Gen2 HUB

▲GL3523，USB 3.1 Gen1 HUB

▲CYPD5137-40LQXI，單端口USB Type-C控制器，用于USB Type-C PD協議充電

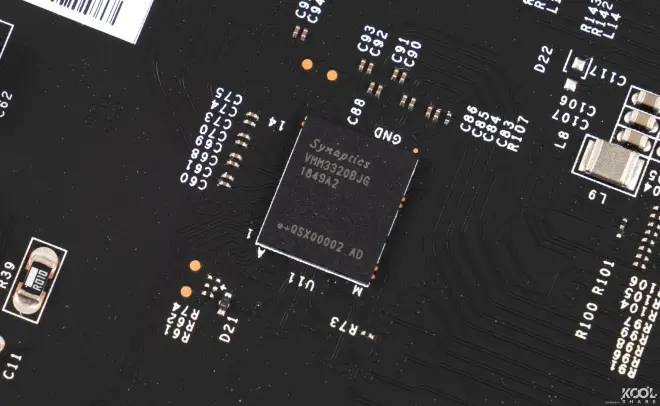

▲VMM3320BJG，DP MST HUB芯片，為IO接口中的兩個DP 1.2接口提供支持

▲Realtek ALC4042，音頻編解碼芯片，為3.5mm音頻接口提供支持

▲PCB主板背面一覽

▲GLC3227，USB3.1 Gen1 to SD 4.0讀卡器控制器芯片，為SD 4.0 UHS-II讀卡器提供支持

▲RTL8153B，USB3.1 Gen1 5Gbps轉1Gbps網卡芯片，為擴展塢中的RJ45端口提供支持，制造廠商是Realtek

▲簡單芯片示意圖

場景應用

▲MacBook Pro—PD2720U—CalDigit USB-C Pro Dock。由于BenQ PD2720U帶兩個雷電3端口，把CalDigit USB-C Pro Dock接在PD2720U來為MacBook Pro提供額外的端口，例如將鍵盤和鼠標接在CalDigit USB-C Pro Dock上。擴充周邊僅需簡單接上一條傳輸線即可搞定

▲USB-C Pro Dock還能支持iPad Pro，只需要插上1條傳輸線，即可讓iPad Pro立即擴充1臺4K顯示器與其他周邊設備，如SD讀卡器、耳機＆麥克風等等，還可快速地為平板充電。測試下來，顯示iPad Pro主頁面時4k顯示器并不能全屏顯示，只有在觀看視頻時才能以4k分辨率全屏顯示。并且在擴展塢上插上U聯的鍵盤和鼠標也無法使用

▲USB-C Pro Dock內建DisplayPort接口，可外接二臺4K 60Hz 顯示器，無須USB-C視頻轉接器。這里使用SW271和PD2720U兩臺4K顯示器來演示

▲可以看到SW271和PD2720U兩臺顯示器都工作在4k 60Hz下

▲USB-C Pro Dock還能提供85W電力為MacBook Pro進行充電


總結

CalDigit USB-C Pro Dock將鍵盤、鼠標、USB、耳機、 攝像頭、顯示器等，全部通過一根Thunderbolt 3連接線實現。從拆解來看，CalDigit USB-C Pro Dock使用了Intel Titan Ridge新一代雙端口Thunderbolt 3控制器芯片JHL7440，支持USB-C或是Thunderbolt 3接口，讓你不再有兼容性的顧慮。為筆記本電腦供電，擴充周邊，外接雙顯示器，CalDigit USB-C Pro Dock都將是一個不錯的選擇
