來來來

又到了教程時間

本次的案例有點意思啊

不僅有扭轉的造型

整體排列還成起伏的走向

▼

建模人的DNA動了！

馬上開干

? ?

? ?

? ?

廢話不多說

直接上教程? ?

視頻教程

視頻錄制——SketchUp吧彈指神通

完整帶字幕語音講解視頻地址

www.sketchupbar.com/ke/322

圖文教程

先畫一個這樣造型的圈圈。老規矩，記得把輪廓線轉換為固定段數多段線，這一步很重要！再?gòu)?fù)制一份，一個圈做外表皮，一個圈做內層。

先做外殼，把其中一個圈【拉線成面】（SUAPP編號156），高度隨意，后面還可以調整。

來一次【批轉組件】（SUAPP編號242）組件，這里選的是坐標軸模式，因?yàn)榭傆心敲磶讉€(gè)面不太聽話，坐標不跟著隊形來，這個模式可以把坐標給它掰回來！

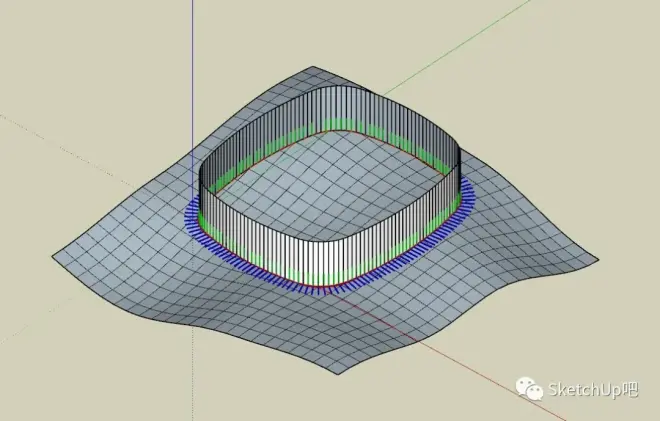

沙盒工具來個曲面放到組件下面，曲面的起伏就決定后續扭轉部分的走向。

給他來個靈魂一擊！【標高放置】（SUAPP編號39）的放置于面就可以把組件按照曲面的起伏放置啦~

??

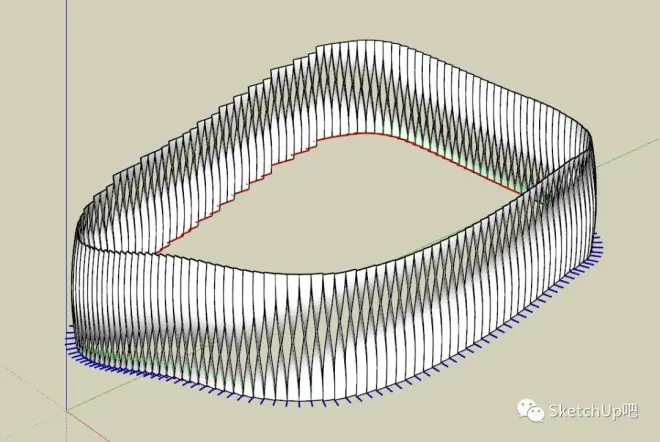

進入一個組件，把面扭成下圖的樣式：先把平面推拉一個厚度，再用【自由縮放】（SUAPP編號431）的變形框扭曲扭一扭，就搞定啦！

曲面的任務完成啦，刪除掉！

然后把首位各推拉出一定的高度，再整體成組，使用【對象切割】（SUAPP編號298）的對象切除，把上下多余的部分都削了，就成下面這樣式啦！

然后做內層的部分，不時還有一個圈嗎？就是它了，操作沒啥難度，頂部用【起泡插件】（SUAPP編號116）直接生成就好啦！

頂部凸起的部分一樣的方式做出來。

各部分對齊，收工！

河北北方學院體育館為2022年冬奧會的基礎項目工程，為甲級體院館，具有承擔全國性綜合運動會及國際級單項賽事的能力。其中冰場部分能夠滿足冰球比賽，短道速滑，花樣滑冰等各類型冰上項目。該館將與張家口原有的雪上運動場所共同構成完整的冬季體育運動項目基礎設施條件，服務冬奧會，服務群眾冰上體育運動需求。（來自百度百科）

小手手動起來吧！

復制下方地址

www.sketchupbar.com/ke/322

可以觀看完整詳解視頻哦

? ?
