概述

基于事件的視覺傳感器（EVS）是一種檢測各像素亮度變化，結合“坐標”與“時間信息”，僅輸出變化像素對應的數據，從而實現高效率、高速低延遲數據輸出的視覺傳感器。可以將EVS善于動態捕捉的特點應用于多種不同領域。

什么是EVS

EVS能夠捕捉動態（=亮度變化）

EVS是模仿眼睛的感光機制而建立的傳感器技術。人眼感受到光線后，視網膜上的受體細胞就會將光信號轉換成神經信息，后段的神經細胞再分別挑選出亮部和暗部，經由神經節細胞，將信息傳遞到大腦的視覺皮層。

另一方面，在EVS中，入射光在傳感器的光接收電路中會轉換成電氣信號。電氣信號通過放大器，由比較器根據亮度變化進行分離，形成變亮信號（正極性事件）和變暗信號（負極性事件），然后再通過后段的信號處理，以EVS圖像數據的形式輸出。

EVS的動作原理

對于按像素分別捕捉到的光的亮度變化，當超過設定的閾值時，基于事件的視覺傳感器就會將其檢測為事件，然后輸出發生事件的像素的坐標、時間和極性。此動作各像素是獨立、非同步進行的。
這個圖是表現傳感器面如何捕捉球體動態的模式圖。

各像素由受光部、亮度變化檢測部構成。入射光在受光部被轉換成電壓。亮度檢測部的差分檢測電路將檢測基準電壓與從入射光轉換而來的電壓之間的差分，在比較器中，當這個差分超過正負兩側設定的閾值時，就會輸出事件。

為了把事件發生時的亮度水平作為基準，會將電路復位，然后根據這一基準電壓設定正側（亮側的變化）和負側（暗側的變化）的閾值。超出正側閾值的輸出電壓的變化，即入射光的亮度變化超過一定比率時，將輸出正極性事件，而發生超出負側閾值的電壓變化時，將輸出負極性事件。

①設定基準電壓、正側和負側閾值。
?入射光亮度下降，超出負側閾值時，輸出負極性事件。
③以事件輸出的時間點為基準，設定基準電壓、正側和負側閾值。
④入射光亮度進一步下降，超出負側閾值時，輸出第二個負極性事件。
?以第二個事件輸出的時間點為基準，設定基準電壓、正側和負側閾值。
⑥之后，當亮度上升、超出正側閾值時，輸出正極性事件。

如下圖所示，入射光被像素以對數關系由亮度轉換成電壓。因此，EVS既可以在低亮度下檢測出微弱的亮度差，又可以在高亮度下抑制因較大亮度差所導致的事件信號飽和，從而實現了傳感器的寬動態性能。

根據上述動作原理，可輸出如下（右圖）所示的EVS視頻。

由于像素的亮度變化是在被攝體移動時發生的，因此，該圖像看起來就像是提取了移動被攝體的輪廓（照片是將搭載EVS的相機設置在汽車儀表板上拍攝到的圖像）。

技術說明

實現業界最小像素尺寸的堆棧式小型、高分辨率傳感器

傳統技術中將受光部與亮度檢測部配置在同一個平面上，而本產品劃分出像素芯片（上部）與嵌入了信號處理電路的邏輯芯片（下部）兩個部分。兩個芯片堆棧在一起，利用Cu-Cu（銅-銅）連接實現各像素的導通。除了業界最小的像素尺寸4.86μm，還對邏輯芯片采用了40nm的微細工藝，實現高度集成，這樣，僅需1/2.5英寸就能實現1,280×720的HD分辨率。

*1) 在堆棧式基于事件的視覺傳感器中，基于索尼研究，截至2021年9月9日發稿時間。

實現高速、低延遲

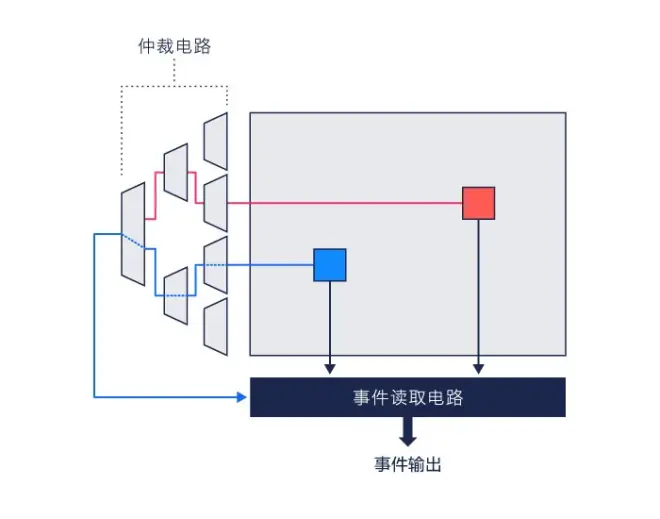

各像素獨立檢測到亮度變化后，會立即將數據作為事件輸出。當多個像素發生事件時將憑借仲裁電路，按照事件的先后順序依次輸出。基于這樣的邏輯電路，能夠以低電力消耗、微秒級的高速度，僅輸出有效的動態信息。

H/W內置事件過濾功能

為應對各種用途，搭載了針對事件數據的多重過濾功能。
利用這一過濾功能，能夠過濾LED閃爍等特定周期發生的無需識別的事件、很可能不屬于動態被攝體輪廓的事件，以及調整后段系統可處理的事件發生率以下的數據量等。

相當于30fps的“幀化事件數據”的累積圖（左圖、右圖）

過濾功能ON（右圖）以后，有望達到在保留特定用途中有用信息的同時削減數據量的效果。
例如右側（ON的圖）中的“道路白線信息”就是有用的信息。

事件信號處理例

①液體監測

基于幀的傳感器的圖像

③金屬過程監控

④3D測量

⑤振動監測

*)Metavision是Prophesee公司的SW開發環境與算法庫群。
Metavision?是、PROPHESEE S.A.的注冊商標。

外觀檢查、異物檢查

EVS是通過拍攝產品的相對動態變化，從而對劃痕及污垢的亮度差進行檢測。例如，在劃痕/灰塵的檢查或者在大型卷筒薄膜的破損檢查等場景下，EVS有望得到廣泛應用。

其顯著特長是數據量較小以及與機器學習的兼容性高。在RGB相機的情況下，由于顯色方式的影響，會導致劃痕等的外觀存在差異，而且數據量也很大。而EVS則能夠檢測出各個像素的亮度變化，并將“坐標”和“時間信息”進行組合輸出，因此數據量較小，速度很快。通過與機器學習相結合，還能夠有助于檢查的自動化。

相關領域

電子設備制造
食品?醫藥品?化妝品制造

機械異常的檢測

由于EVS可以檢測高速物體的動態并進行追蹤，因此，即使是輕微的動作異常，也能夠輸出輕量且無延遲的數據。通過與機器學習相結合，還可以應用于異常檢測系統。

相關領域

電子設備制造
重工業?成套設備制造

機器人領域

目前，在物流行業，對自走式機器人的需求正在日益增加。EVS可根據物體輪廓的變化，對物體的外觀特征進行“動態檢測”。而且，還能夠?qū)φ系K物的檢測進行高速處理，因此，在自動搬運機器人及快遞機器人等自走式機器人領域有望獲得廣泛應用。另外，在護理支援的現場，還正在研討將其應用于護理機器人。

相關領域

物流

保護個人隱私的監控

可以將人物的動作狀態作為亮度的變化進行捕捉。而且不會對人臉的顏色和形狀進行具體拍攝，因此，非常適合在醫療及護理現場中的安全監控，可以保護個人隱私。

另外，依靠其動態范圍較寬的特性，可以在不受照明環境影響的情況下對“動態”進行檢測，并輸出輕量且無延遲的數據。例如，即使在安防用圖像傳感器難以拍攝的昏暗場所，也可對人的移動路線進行監控。通過將EVS與其他圖像傳感器進行組合，還能夠構建性能更高的監控系統。

相關領域

安全監控

科學測量、調查

由于EVS能夠識別快速變化的物體，因此非常適用于科學測量領域。在客戶行為調查領域，由于只是對人的動態進行反應獲取數據，因此可以實現保護個人隱私的客戶行為調查。

相關領域

研究?調查

UI/UX開發

基于事件的視覺傳感器可將各像素的動態作為亮度變化加以捕捉，并能夠以低延遲只輸出發生變化的數據，因此最為適用于手部動作等的手勢追蹤設計。通過與ToF式距離圖像傳感器進行組合，還有望進一步擴大應用。

相關領域

研究?調查

（2021年9月9日，日本厚木）——索尼半導體解決方案公司（下稱“索尼”）今天宣布即將發布兩款堆棧式基于事件的視覺傳感器。兩款傳感器為工業設備而設計，能夠?qū)Ｗ⒂谖矬w特定變化的檢測，且實現了業界最小*1的4.86μm像素尺寸。

*1:在堆棧式的基于事件的視覺傳感器中，基于索尼研究，截至2021年9月9日發稿時間。

基于事件的視覺傳感器可異步（非同時）檢測每個像素的亮度變化并僅輸出變化的數據，將其與像素位置（xy坐標）和時間信息相結合，從而實現高速度、低延遲的數據輸出。

這兩款新的傳感器采用堆棧式技術，利用索尼專有的Cu-Cu連接技術*2，實現了業界最小*1的 4.86μm像素尺寸。除了以低功耗運行并實現高速度、低延遲、高時間分辨率的數據輸出外，這兩款傳感器還具有小尺寸但分辨率超高的特點。集合所有這些優勢，以確保在不同環境和情況下立即檢測到移動對象。

*2:在堆棧像素部分（頂部芯片）和邏輯電路（底部芯片）時通過連接的Cu（銅）焊盤實現電氣連接的技術。與通過插入像素區域周圍的電極實現連接的硅通孔 (TSV) 布線相比，這種方法提供了更多的設計自由度、提高了生產效率、允許更緊湊的尺寸并提高了性能。

兩款傳感器是索尼和Prophesee之間進行合作，將索尼的CMOS圖像傳感器技術與Prophesee獨特的基于事件的視覺傳感器技術相結合而實現的。這可以實現高速度、高精度的數據采集，并有助于提高工業設備的生產率。

*3:基于圖像傳感器有效像素測定方法。

隨著工業設備行業的需求日趨復雜和多樣化，使用傳感技術從攝像頭捕獲的圖像中提取必要信息的用途不斷增多，這就需要更高效的數據采集。

如果使用常用的基于幀（畫面）的方法，整個圖像是由幀率確定以一定時間間隔輸出的。然而，全新的索尼傳感器利用變化監測的方法異步檢測像素亮度變化并輸出帶有像素位置（xy坐標）和時間信息的數據。它們采用專有的堆棧式結構，利用Cu-Cu連接實現像素芯片和邏輯芯片之間的導電，邏輯芯片配備了用于檢測每個像素亮度變化的信號處理電路。這種設計使得只有檢測到物體亮度變化的像素才能輸出數據，使傳感器能夠在低功耗運行狀態上以高速度、低延遲、高時間分辨率的方式檢測亮度變化。同時，該設計實現了業界最小的※1像素尺寸4.86μm，是非常小型緊湊的高分辨率傳感器。??

兩款傳感器可以感知振動的細微變化，在設備的預測性維護中檢測異常情況。它們還可以感知焊接和金屬切割過程中產生的火花的變化，這些信息可用于通知工人更換工具的最佳時間，以及其他方面的各種可能性。同樣，它們可以在基于幀（畫面）的圖像傳感器遇到問題的各種應用環境中幫助改進生產，并為依靠于人類經驗的工作流程提供支持。

主要特點

■業界最小*1像素尺寸4.86μm，高分辨率的小型緊湊設計

新傳感器采用專有的堆棧式結構，利用Cu-Cu連接實現像素芯片和邏輯芯片之間的導電，邏輯芯片配備了用于檢測每個像素亮度變化的信號處理電路。像素單元和信號處理電路通常放置在同一塊板上。然而，在這些產品中，獨特的堆棧式結構成功實現業界最小*1的4.86μm像素尺寸，同時保持了像素單元的高開口率*4。這種設計提供了小型緊湊的外形和高分辨率，以及高精度的識別能力。

*4:從光入射側看每個像素的開口部分（除遮光部分以外的部分）的比率。

■盡管功耗低，但具有高速度、低延遲、高時間分辨率的變化數據提取能力

專有的堆棧式結構使索尼能夠選擇變化監測的方法，異步檢測像素亮度變化并輸出帶有像素位置（xy坐標）和時間信息的數據。與基于幀（畫面）的方法不同，這允許傳感器僅讀取所需的數據，從而節省功耗，并且具有微秒級的高速度和低延遲，可實現高時間分辨率的輸出。

■簡化信息獲取的變化過濾功能

這些傳感器配備了Prophesee開發的變化過濾功能，用于消除不必要的變化數據，使其適用于各類應用。使用這些過濾器有助于消除不應被當前識別任務抓取的變化，例如在特定頻率下可能發生的LED閃爍（抗閃爍），以及極不可能是移動對象輪廓的變化（變化過濾器）。過濾器還可以在必要時調整數據量，以確保其低于下游系統中可處理的變化率（變化率控制）。

作為索尼和 Prophesee 在此類傳感器產品合作的一部分，Prophesee提供一種針對傳感器性能優化的變化信號處理軟件--Metavision? Intelligence Suite。將索尼基于事件的視覺傳感器與該軟件相結合，可實現高效的應用程序開發并為各種使用場景提供解決方案。

Metavision?是PROPHESEE S.A.的注冊商標。
