安科瑞 繆凱倫

近年來，在國家政策引導與技術革新驅動的雙重作用下，光伏產業保持快速增長態勢，產業規模持續擴大，技術迭代更新不斷，目前已在全球市場取得優勢。據統計，2021年，我國多晶硅實現年產量50.5萬噸，同比增長27.5%，約占全球總產量的80%。

2022年，某新能源光伏成功完成N型電池技術突破，在子公司滁州某新能源光伏工廠建設投產16GW/年N型電池生產線，在行業內實現新一代N型電池大規模量產，推動行業技術升級。

2022年10月，該新能源光伏工廠成功上線安科瑞紅外測溫系統解決方案，該套系統對工廠安全用電起到了重要保障作用。

為什么要進行母線槽測溫？

新能源光伏產業工廠電池生產線對于電的依賴性較高，因而對供電設備的可靠性提出了很高的要求。作為廠房平面配電的重要電力傳輸設備，當密集型母線槽因制造、運輸及安裝不良等原因引起觸頭接觸不良，接觸電阻增加，出現觸頭溫升過高，甚至停電、燒毀等故障時，對工廠生產線的安全生產，對企業的經濟效益影響較大。

但是目前看來，針對密集型母線槽的運維，傳統方式是運維人員每月巡檢一次，通過手持式紅外測溫槍，對母線槽連接處進行抽檢，這樣的運維方式效率很低，增加了大量的運維工作量，并且高壓母線槽設備一般架設在幾米的高度，空間封閉狹小，很多時候無法進行人工巡查測溫。傳統的測溫方式無法合理地解決上述問題，存在很大的安全隱患。

所以，母線槽溫度監控系統應運而生，溫度監控系統可以對密集型母線槽的早期故障缺陷做出可靠的預測，通過多種算法邏輯，提前解除過熱故障。能使預防性試驗維修提高到預知狀態檢修，減少停電次數，提高母線槽供電的可靠性。

安科瑞解決方案

安科瑞AMB300系列母線槽紅外測溫解決方案，這是一款非接觸式紅外測溫裝置，能夠解決母線槽溫升過高的問題，實時把連接器中每相溫度數據上傳后臺，提示管理人員應對報警點予以重視或采取必要的預防措施。

此母線槽紅外測溫解決方案由人機HMI觸摸屏，紅外測溫模塊，紅外采集器，電源模塊組成。該系統通過RS485線與本地觸摸屏和后臺監控進行通信（如下圖），系統設計遵循際標準Modbus-RTU傳輸規約，安全性、可靠性和開放性都得到了很大地提高。RS-485作為一種串行通信的接口具有傳輸距離長、速度較高、電平兼容性好、使用靈活方便、成本低廉和可靠度高等特點，與無線通信方式相比，具有價格低、抗共模干擾能力強等優點。

AMB300紅外測溫組網示意圖

AMB300紅外測溫系統拓撲圖

AMB300紅外測溫原理示意

AMB300紅外測溫管理軟件界面

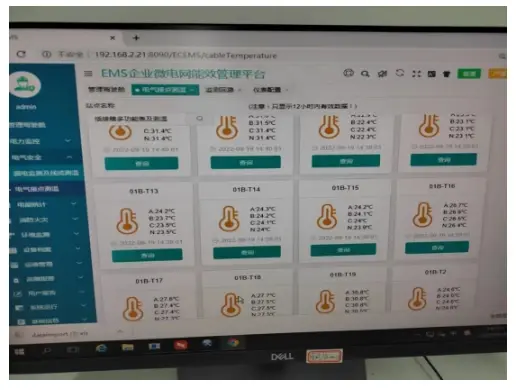

安科瑞系統平臺界面
