實驗室組會上提到了這個class AB輸出結構，很有意思，是競賽的題目。這篇論文非常經典，也被Sansen收錄在他的圣經著作中，這種偏置結構他稱之為translinear loop。

今天就來讀一讀這篇論文《A compact power-efficient 3 V CMOS rail-to-rail input/output operational amplifier for VLSI cell libraries》，并結合Ivanov的理解談一談這個結構。

class AB的浮動電流源結構是很常用的，相信大家也在各種書里見過，非常神奇，它為輸出級n管和p管提供偏置，同時提供VG之間的一個電壓差值，使兩管同步導通，一起上拉下推。這里面其實還有不少變化和細節問題。兩個浮動電流源的作用是不同的，論文中詳細闡明了兩者的區別，尤其左邊，它不是必須的，而是一步步演變過來。

一、M16&M20——以共模反饋的觀點看靜態電流IQ的控制

Ivanov認為這種Class AB輸出的行為與具有共模反饋的差分結構是一致的，沿用了一般的具有共模反饋的信號流圖來表示這里的環路控制。

他是這么描述的，對于輸出管MN和MP來說，有兩個量需要控制，一個是輸出電壓Vout=(IN-IP)*ZL，還有一個是靜態電流IQ。IQ經常通過其他自變量產生，必須創建同時控制兩個晶體管的控制系統。在這種情況下，必須使用電流sensor——FP和FN來測量電流Ip和In，并將這兩個電流的平均值與Iq進行比較，然后將其用于反饋控制回路。有以下兩種流圖描述這種行為：

a圖中，這個環路應該有一個負增益-G的放大器（我們這里假設是電流放大器）。 該放大器的輸出應該使用分配器或分路器進行分路，通過鏈路E1和E2向門節點變量IGP和IGN提供兩個信號。 輸入信號VIN應該通過跨導放大器A1和A2到達相同的節點。 如果柵極節點變量為電流，則對柵極節點電阻R1和R2進行求和，得到柵極驅動電壓變量VGSP和VGSN。

b圖是a圖的一個等效圖，是比較實用的。

以浮動電流源類型的Class AB輸出級為例，可以這么理解：

該電路中的Class AB推挽操作由兩個反饋環控制。 晶體管MNS為MN提供本地反饋回路，當MN的電流減小時增加電流IMNS（圖7-3C的FN和gmns)，起到保持MN柵極電壓的作用，同時使晶體管MP導通（MNS的源極和漏極實現分配器功能操作）。這里IP和IN的電流sensor就是VGSP和VGSN，與VP、VN相減，則偏置電壓VP、VN就是控制共模量IQ的關鍵所在。圖中有一些量沒有標出來，我在下圖中重新標注了一下，作流圖時應把RP、RN看作樹，MPs和MNs看作余樹。

關于這個浮動電流源對于第一級增益的影響，如果兩管gm相同，那么相當于一個簡單的1/gm電阻，可以忽略不計。如果gm不同，可以通過上面的流圖計算出兩端分別的增益（這里不展開了）。

二、M27&M28——疊加電流的巧妙方法

左邊的這個浮動電流源更有來頭了。我們一步步解釋它的由來。

論文中說，最初的設計如圖6，第一級就完完全全是個折疊cascode單級運放，然后搭上了后面的Class AB輸出級，就是把上面的結構拼在一起。問題在于Ib6和Ib7兩個電流源不但降低了增益，還引入了額外的噪聲和失調，作者希望不要引入Ib7和Ib7這兩個額外的電流源，于是變成了圖8：

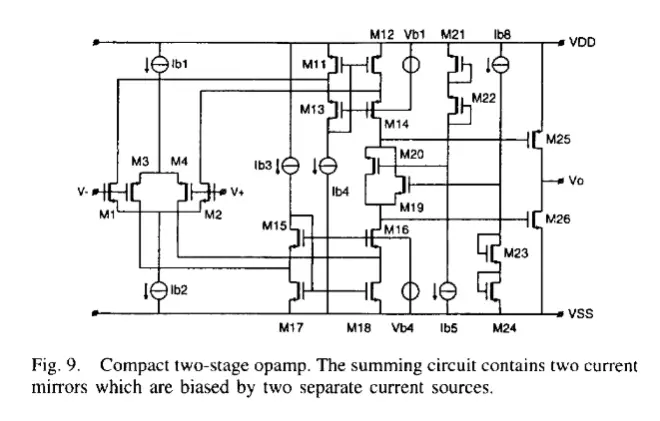

此電路有些問題，在于IQ受到共模輸入電平的影響較大。由于Ib3、Ib4是限定死的，那么M20和M19的電流之和就等于Ib4減去輸入P管的電流，變化較大。于是作者又想辦法，不能將這里的Ib4限定死，希望底下的電流能隨P管過來的電流變動而變動，而M16的電流保持不變。他分別做了兩個電流源，通過折疊的電流源結構，實現了這一功能，得到圖9：

但他還是對這個電路有些不滿意，將Ib3和Ib4也合并掉了，得到圖10：

除了節省掉一路電流，它還有額外的好處：Ib3產生的噪聲由電流鏡傳過來疊加之后，兩個相關的噪聲抵消掉了！這不同于圖9，圖9中兩路電流源是獨立的非相關的，疊加到輸出端時，噪聲的方差要相加。

電流源Ib3應該采用何種結構呢，這是個浮空的電流鏡，容易想到的是sansen書上的這種結構：

但作者不滿足于這種固定電流的電流鏡，而是使用了和電流疊加端相同的結構，如圖11：

這種結構的一個缺陷是電流源的輸出阻抗不夠大，只有1/gm，所以會隨輸入共模電平的變化而有一定的波動。但這個波動不如圖8那么直接，相當于有個電阻分流在這，變化會減小幾倍。

好在如果設置的電流本身就夠大（這樣cascode管的gm大，還正好可以用上cascode補償），那么輸入級電流的變化再經過分流過來，影響就很小了。論文里輸入級的電流是2.5uA，M19M20的電流是28uA。最后共模輸入電平對Ifloat的影響大概只有5%。

那么為什么采用這種輸出阻抗小的電流源呢？作者有他的理由，他希望電源對兩邊的影響是一致的，這樣對靜態電流IQ的影響最小。推導比較復雜，暫時也沒有想到直觀理解的方法。

掃描VDD，查看輸出級N管的VGS，綠色采用了理想電流源，紅色采用了文獻中的電流源?？梢钥吹?，VDD的影響確實小了很多。

其實本身采用理想電流源，這個VGS變化也不是非常大。如果電路上下完全對稱，那VDD的影響就是0。但N管和P管很難做到完全一樣。

所以說這里有個取舍，要看共模電平和VDD哪個對IQ的影響更大以決定這里浮動電流源的結構選擇。

總結

這個小小的電路蘊含著很多細節，左右兩邊結構一樣，但作用卻完全不同。Ivanov從共模反饋的角度來理解這里IQ的控制，非常深刻，很有意思。原論文中，考慮了很多影響IQ的因素，也考慮了噪聲和失調的優化。在優化VCM的影響還是優化VDD的影響之間，選擇了后者。
