ST/意法STW78N65M5汽車級MOSFET參數：

型號：STW78N65M5

連續漏極電流（ID）：69A

功耗（Ptot）：450W

貯存溫度和工作結溫（Tstg，Tj）：-55 ~ 150℃

漏源擊穿電壓V(BR)DSS：650V

柵極閾值電壓V(GS)th：4V

零柵極電壓漏極電流（IDSS）：1uA

柵源漏電流（IGSS）：±100nA

漏源導通電阻RDS(on)：0.024Ω

輸入電容（Ciss）：9000pF

輸出電容（Coss）：210pF

二極管正向電壓（VSD）：1.5V

反向恢復時間：504ns

?

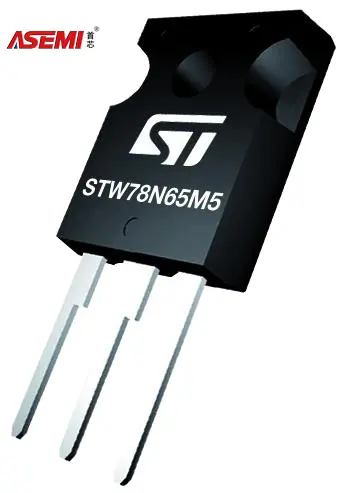

STW78N65M5是N通道MDmesh? V功率MOSFET基于創新的專有垂直工藝技術，與STMicroelectronics著名的PowerMESH相結合的水平布局結構。STW78N65M5具有極低的導通電阻，這在硅基功率MOSFET中是無與倫比的，使其特別適用于需要高功率密度和卓越效率的應用。

?

STW78N65M5特征：

專為汽車應用而設計，符合AEC-Q101標準

更高的VDSS等級

更高的dv/dt能力

出色的切換性能

易于駕駛

100%雪崩測試

?

STW78N65M5應用：

切換應用

?
