在 Linux 上通過 veth 我們可以創建出許多的虛擬設備。通過 Bridge 模擬以太網交換機的方式可以讓這些網絡設備之間進行通信。不過虛擬化中還有很重要的一步，那就是隔離。借用 Docker 的概念來說，那就是不能讓 A 容器用到 B 容器的設備，甚至連看一眼都不可以。只有這樣才能保證不同的容器之間復用硬件資源的同時，還不會影響其它容器的正常運行。

在 Linux 上實現隔離的技術手段就是 namespace。通過 namespace 可以隔離容器的進程 PID、文件系統掛載點、主機名等多種資源。不過我們今天重點要介紹的是網絡 namespace，簡稱 netns。它可以為不同的命名空間從邏輯上提供獨立的網絡協議棧，具體包括網絡設備、路由表、arp表、iptables、以及套接字等。使得不同的網絡空間就都好像運行在獨立的網絡中一樣。

你是不是也很好奇 Linux 底層到底是如何實現網絡隔離的？我們今天來好好挖一挖 netns 的內部實現。

一、如何使用 netns

由于我們平時的開發工作很少涉及網絡空間，所以我們先來看一下網絡空間是如何使用的吧。我們來創建一個新的命名空間net1。再創建一對兒 veth，將 veth 的一頭放到 net1 中。分別查看一下母機和 net1 空間內的 iptable、設備等。最后讓兩個命名空間之間進行通信。

下面是詳細的使用過程。首先我們先來創建一個新的網絡命名空間 - net1。

來查看一下它的 iptable、路由表、以及網絡設備

由于是新創建的 netns，所以上述的輸出中路由表、iptable規則都是空的。不過這個命名空間中初始的情況下就存在一個 lo 本地環回設備，只不過默認是 DOWN（未啟動）狀態。

接下來我們創建一對兒 veth，并把 veth 的一頭添加給它。

在母機上查看一下當前的設備，發現已經看不到 veth1 這個網卡設備了，只能看到 veth1_p。

這個新設備已經跑到 net1 這個網絡空間里了。

把這對兒 veth 分別配置上 ip，并把它們啟動起來

在母機和 net1 中分別執行 ifconfig 查看當前啟動的網絡設備。

我們來讓它和母機通信一下試試。

好了，現在一個新網絡命名空間創建實驗就結束了。在這個空間里，網絡設備、路由表、arp表、iptables都是獨立的，不會和母機上的沖突，也不會和其它空間里的產生干擾。而且還可以通過 veth 來和其它空間下的網絡進行通信。

【文章福利】小編推薦自己的Linux內核技術交流群:【891587639】整理了一些個人覺得比較好的學習書籍、視頻資料共享在群文件里面，有需要的可以自行添加哦?。。。ê曨l教程、電子書、實戰項目及代碼)? ??

二、內核中 namespace 的定義

在內核中，很多組件都是和 namespace 有關系的，我們先來看看這個關聯關系是如何定義的。后面我們再看下 namespace 本身的詳細結構。

2.1 歸屬到 namespace 的東東

在 Linux 中，很多我們平常熟悉的概念都是歸屬到某一個特定的網絡 namespace 中的，比如進程、網卡設備、socket 等等。

Linux 中每個進程（線程）都是用 task_struct 來表示的。每個 task_struct 都要關聯到一個 namespace 對象 nsproxy，而 nsproxy 又包含了 netns。對于網卡設備和 socket 來說，通過自己的成員來直接表明自己的歸屬。

拿網絡設備來舉例，只有歸屬到當前 netns 下的時候才能夠通過 ifconfig 看到，否則是不可見的。我們詳細來看看這幾個數據結構的定義，先來看進程。

命名空間的核心數據結構是上面的這個 struct nsproxy。所有類型的 namespace（包括 pid、文件系統掛載點、網絡棧等等）都是在這里定義的。

其中 struct net *net_ns 就是今天我們要討論的網絡命名空間。它的詳細定義我們待會再說。我們接著再看表示網絡設備的 struct net_device，它也是要歸屬到某一個網絡空間下的。

所有的網絡設備剛創建出來都是在宿主機默認網絡空間下的?？梢酝ㄟ^ip link set 設備名 netns 網絡空間名將設備移動到另外一個空間里去。前面的實驗里，當 veth 1 移動到 net1 下的時候，該設備在宿主機下“消失”了，在 net1 下就能看到了。

還有我們經常用的 socket，也是歸屬在某一個網絡命名空間下的。

2.2 網絡 namespace 定義

本小節中，我們來看網絡 namespace 的主要數據結構 struct net 的定義。

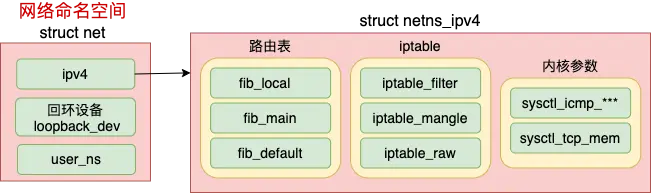

可見每個 net 下都包含了自己的路由表、iptable 以及內核參數配置等等。我們來看具體的代碼。

由上述定義可見，每一個 netns 中都有一個 loopback_dev，這就是為什么我們在第一節中看到剛創建出來的空間里就能看到一個 lo 設備的底層原因。

網絡 netspace 中最核心的數據結構是 struct netns_ipv4 ipv4。在這個數據結構里，定義了每一個網絡空間專屬的路由表、ipfilter 以及各種內核參數。

三、網絡 namespace 的創建

回顧第一小節中，我們實驗步驟主要是創建了一個 netns，為其添加了一個 veth 設備。在這節中我們來窺探一下剛才的實驗步驟內部到底是如何運行的。

3.1 進程與網絡命名空間

Linux 上存在一個默認的網絡命名空間，Linux 中的 1 號進程初始使用該默認空間。Linux 上其它所有進程都是由 1 號進程派生出來的，在派生 clone 的時候如果沒有額外特別指定，所有的進程都將共享這個默認網絡空間。

在 clone 里可以指定創建新進程時的 flag，都是 CLONE_ 開頭的。和 namespace 有的的標志位有 CLONE_NEWIPC、CLONE_NEWNET、CLONE_NEWNS、CLONE_NEWPID 等等。如果在創建進程時指定了 CLONE_NEWNET 標記位，那么該進程將會創建并使用新的 netns。

其實內核提供了三種操作命名空間的方式，分別是 clone、setns 和 unshare。本文中我們只用 clone 來舉例，ip netns add 使用的是 unshare，原理和 clone 是類似的。

我們先來看下默認的網絡命名空間的初始化過程。

上面的代碼是在初始化第 1 號進程?？梢?nsproxy 是已經創建好的 init_nsproxy。再看 init_nsproxy 是如何創建的。

初始的 init_nsproxy 里將多個命名空間都進行了初始化，其中我們關注的網絡命名空間，用的是默認網絡空間 init_net。它是系統初始化的時候就創建好的。

上面的 setup_net 方法中對這個默認網絡命名空間進行初始化。

看到這里我們清楚了 1 號進程的命名空間初始化過程。Linux 中所有的進程都是由這個 1 號進程創建的。如果創建子進程過程中沒有指定 CLONE_NEWNET 這個 flag 的話，就直接還使用這個默認的網絡空間。

如果創建進程過程中指定了 CLONE_NEWNET，那么就會重新申請一個網絡命名空間出來。見如下的關鍵函數 copy_net_ns（它的調用鏈?zhǔn)?do_fork => copy_process => copy_namespaces => create_new_namespaces => copy_net_ns）。

記住 setup_net 是初始化網絡命名空間的，這個函數接下來我們還會提到。

3.2 命名空間內的網絡子系統初始化

命名空間內的各個組件都是在 setup_net 時初始化的，包括路由表、tcp 的 proc 偽文件系統、iptable 規則讀取等等，所以這個小節也是蠻重要的。

由于內核網絡模塊的復雜性，在內核中將網絡模塊劃分成了各個子系統。每個子系統都定義了一個

各個子系統通過調用 register_pernet_subsys 或 register_pernet_device 將其初始化函數注冊到網絡命名空間系統的全局鏈表 pernet_list 中。你在源碼目錄下用這兩個函數搜索的話，會看到各個子系統的注冊過程。

拿 register_pernet_subsys 來舉例，我們來簡單看下它是如何將子系統都注冊到 pernet_list 中的。

register_pernet_operations 又會調用 __register_pernet_operations。

在上面 list_add_tail 這一行，完成了將子系統傳入的 struct pernet_operations *ops 鏈入到 pernet_list 中。并注意一下，for_each_net 是遍歷了所有的網絡命名空間，然后在這個空間內執行了 ops_init 初始化。

這個初始化是網絡子系統在注冊的時候調用的。同樣當新的命名空間創建時，會遍歷該全局變量 pernet_list，執行每個子模塊注冊上來的初始化函數。再回到我們 3.1.1 里提到的 setup_net 函數。

在創建新命名空間調用到 setup_net 時，會通過 pernet_list 找到所有的網絡子系統，把它們都 init 一遍。

我們拿路由表來舉例，路由表子系統通過 register_pernet_subsys 將 fib_net_ops 注冊進來了。

這樣每當創建一個新的命名空間的時候，就會調用 fib_net_init 來創建一套獨立的路由規則。

再比如拿 iptable 中的 nat 表來說，也是一樣。每當創建新命名空間的時候，就會調用 iptable_nat_net_init 創建一套新的表。

3.3 添加設備

在一個設備剛剛創建出來的時候，它是屬于默認網絡命名空間 init_net 的，包括 veth 設備。不過可以在創建完后修改設備到新的網絡命名空間。

拿 veth 設備來舉例，它是在創建時的源碼 alloc_netdev_mqs 中設置到 init_net 上的。(執行代碼路徑：veth_newlink => rtnl_create_link => alloc_netdev_mqs)

在執行 修改設備所屬的 namespace 的時候，會將 dev->nd_net 再指向新的 netns。對于 veth 來說，它包含了兩個設備。這兩個設備可以放在不同的 namespace 中。這就是 Docker 容器和其母機或者其它容器通信的基礎。

四、在 namespace 下的網絡收發

在前面一節中，我們知道了內核是如何創建 netns 出來，也了解了網絡設備是如何添加到其它命名空間里的。在這一小節，我們聊聊，當考慮到網絡命名空間的時候，網絡包的收發又是怎么樣的呢？

4.1 socket 與網絡命名空間

首先來考慮的就是我們熟悉的 socket。其實每個 socket 都是歸屬于某一個網絡命名空間的，這個關聯關系在上面的 2.1 小節提到過。

到底歸屬那個 netns，這是由創建這個 socket 的進程所屬的 netns 來決定。當在某個進程里創建 socket 的時候，內核就會把當前進程的 nsproxy->net_ns 找出來，并把它賦值給 socket 上的網絡命名空間成員 skc_net。

在默認下，我們創建的 socket 都屬于默認的網絡命名空間 init_net

我們來展開看下 socket 是如何被放到某個網絡命名空間中的。在 socket 中，用來保存和網絡命名空間歸屬關系的變量是 skc_net，如下。

接下來就是 socket 創建的時候，內核中可以通過 current->nsproxy->net_ns 把當前進程所屬的 netns 找出來，最終把 socket 中的 sk_net 成員和該命名空間建立好了聯系。

在 socket_create 中，看到 current->nsproxy->net_ns 了吧，它獲取到了進程的 netns。再依次經過__sock_create => inet_create => sk_alloc，調用到 sock_net_set 的時候，成功設置了新 socket 和 netns 的關聯關系。

4.2 網絡包的收發過程

網絡包的接收我們在這篇文章里詳細介紹過,圖解Linux網絡包接收過程

本小節的不再重復贅述這個收發過程，我們就以網絡包發送過程中的路由功能為例，來看一下網絡在傳輸?shù)臅r候是如何使用到 netns 的。其它收發過程中的各個步驟也都是類似的。

大致的原理就是 socket 上記錄了其歸屬的網絡命名空間。需要查找路由表之前先找到該命名空間，再找到命名空間里的路由表，然后再開始執行查找。這樣，各個命名空間中的路由過程就都隔離開了。

我們來看詳細的路由查找源碼。

注意上面的 sock_net(sk) 這一步，在這里將 socket 上記錄的命名空間 struct net *sk_net 給找了出來。

找到命名空間以后，就會將它(以 struct net * 指針的形式)一路透傳到后面的各個函數中。路由查找最后會執行到 fib_lookup，我們來看下這個函數的源碼。

路由查找的調用鏈條有點長，是 ip_route_output_ports => ->ip_route_output_flow => __ip_route_output_key() => ip_route_output_key_hash => ip_route_output_key_hash_rcu）

由上述代碼可見，在路由過程中是根據前面步驟中確定好的命名空間 struct net *net 來查找路由項的。不同的命名空間有不同的 net 變量，所以不同的 netns 中自然也就可以配置不同的路由表了。

網絡收發過程中其它步驟也是類似的，涉及到需要隔離的地方，都是通過命名空間( struct net *) 去查找的。

五、結論

Linux 的網絡 namespace 實現了獨立協議棧的隔離。這個說法其實不是很準確，內核網絡代碼只有一套，并沒有隔離。

它是通過為不同空間創建不同的 struct net 對象。每個 struct net 中都有獨立的路由表、iptable 等數據結構。每個設備、每個 socket 上也都有指針指明自己歸屬那個 netns。通過這種方法從邏輯上看起來好像是真的有多個協議棧一樣。

這樣，就為一臺物理上創建出多個邏輯上的協議棧，為 Docker 容器的誕生提供了可能。

在上面的示例中，Docker1 和 Docker2 都可以分別擁有自己獨立的網卡設備，配置自己的路由規則、iptable。從而使得他們的網絡功能不會相互影響。

怎么樣，今天是不是對網絡 namespace 理解更深了呢？轉發 給你的朋友們也一起來學學吧~~~
