本文簡單對 TCP 協議的三次握手、數據傳輸、四次揮手過程進行抓包分析。

一. 抓包準備

首先本地通過套接字實現一個 TCP 通信，然后通過 Wireshark 抓包，套接字通信代碼如下：

Server 服務端

Client

開啟 Server 之后打開 Wireshark準備抓包。首先運行 Server，然后運行 Client，Server 端只處理一次請求就會關閉，其端口為 8919，因此通過 Wireshark 可以獲得抓包記錄如圖所示：

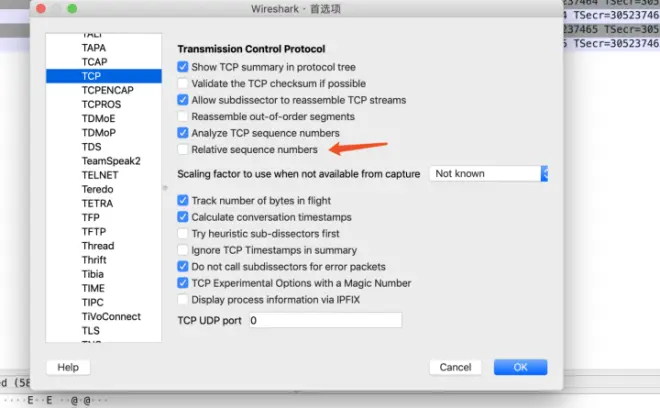

這里有一點需要注意，Wireshark 抓包默認采用的是相對 Seq，而不是真實的 Seq，所以你看到上面的包的 Seq 是從 0 開始的，你可以從 Preferenct -> Protocols -> TCP 中修改,將相對 Seq 關閉即可。如果所示：

現在在抓包的話展示的就是真實的 Seq 了，如圖：

OK，完成了基本的數據收發與抓包操作，下面就可以分析了。

【文章福利】小編推薦自己的Linux內核技術交流群:【891587639】整理了一些個人覺得比較好的學習書籍、視頻資料共享在群文件里面，有需要的可以自行添加哦！?。。ê曨l教程、電子書、實戰項目及代碼)??

二. 建立連接 - TCP 的三次握手

下面是三次握手通信過程的報文，我們逐條解析。

1.客戶端發送 SYN 同步消息

SYN 表示這是收發數據前的同步消息，表示客戶端請求向服務端發送數據。 Seq 表示數據包序號，這里是初始的數據包序號。這句話的含義是：

現在傳遞的數據包序列號為 0，如果接收無誤，請?jiān)试S我傳遞序號為 1 的數據包。

2.服務端 SYN + ACK 應答

服務端接收到發送信息請求之后就要做出響應，其也會有自己的數據包序列號 Seq，同時會對客戶端的 Seq 做 ACK 應答。報文中為 ```Seq=0 Ack=1`。這里表示

Seq=0 的含義：我現在傳遞的數據包序號為 0，請通知我向你傳遞序號為 1 的包。 Ack=1 的含義：剛才 SEQ 為 0 的數據包接收無誤，你可以向我傳遞序號為 1 的包了。

可以看到服務端對客戶端的 SYN 做出了響應，并且向客戶端請求發送數據的請求?？蛻舳说恼?qǐng)求服務端要做響應，客戶端自然也要響應服務端的請求。

3. 客戶端 ACK 應答

報文信息是

可以看到其 SEQ 為 1，對應了上面的 ACK ，然后其響應的 ACK 為 1，表示服務端可以向其發送序號為 1 的包了。

這樣雙方都完成了一次 SYN 請求和 ACK 應答，服務端和客戶端已經準備就緒，接下來就是收發數據了。

三. TCP 數據發送

抓取到的數據發送的報文為：

這里面有幾個字段需要了解下：

Len：表示本次發送數據的字節數，可以看到這里是 17 字節。 Win：發送端的通告的窗口大小。 首先客戶端向服務端發送了 17 字節大小的數據，SEQ 數據包序號為 1，然后服務端的應答的 ACK 為 18。之所以變?yōu)?18 原因在于：

ACK號的增量為傳輸數據的字節數，即應答 ACK 號 = Seq 號 + 傳遞的字節數。如果字節數為 0，那么 ACK 號 = Seq 號 + 1。

通過字節數可以明確知道一條請求中的數據是否全部傳輸成功。

四. 斷開連接 - TCP 的四次揮手

四條報文表示的信息分別是：

客戶端發送了一條 FIN 信息表示請求斷開連接?

服務端返回 ACK 應答表示可以斷開連接了?

服務端發送了一條 FIN 信息請求斷開連接?

客戶端發送 ACK 應答表示可以斷開?

以上就是 TCP 通過三次握手、四次揮手進行連接的建立與斷開以及數據收發過程的簡要分析。果然像 TCP 協議這種樸實無華且枯燥的知識點還是要實際動手操作學起來效果更好一些。
