設計師一直都在追求創新和突破

在追求美的同時，還要兼顧功能和實用性

優秀的設計師在提出一個設計方案的同時

會繼續思考或帶著一個解決方案

畢竟只有好看還不行，還需要知道怎么能落地

以隱藏式層板舉例

存在任何風格中

一方面提高使用的便利性

另一方面還能提升使用者的生活格調

如何落地是否是你心中很大的疑惑？

通過本文你就能了解透徹

解析隱藏板的安裝方式：

1、安裝方式

2、層板規范

3、案例效果

安裝方式

1、常規層板安裝

層板與多個面連接有支撐力

或帶有金屬支架

這種做法常規直觀

能夠很好的承載物品，方便理解和施工

而隱藏式層板在視覺上墻體只有一個連接面

上下左右都是懸空

層板上放置物品給人極簡感

2、隱藏板安裝

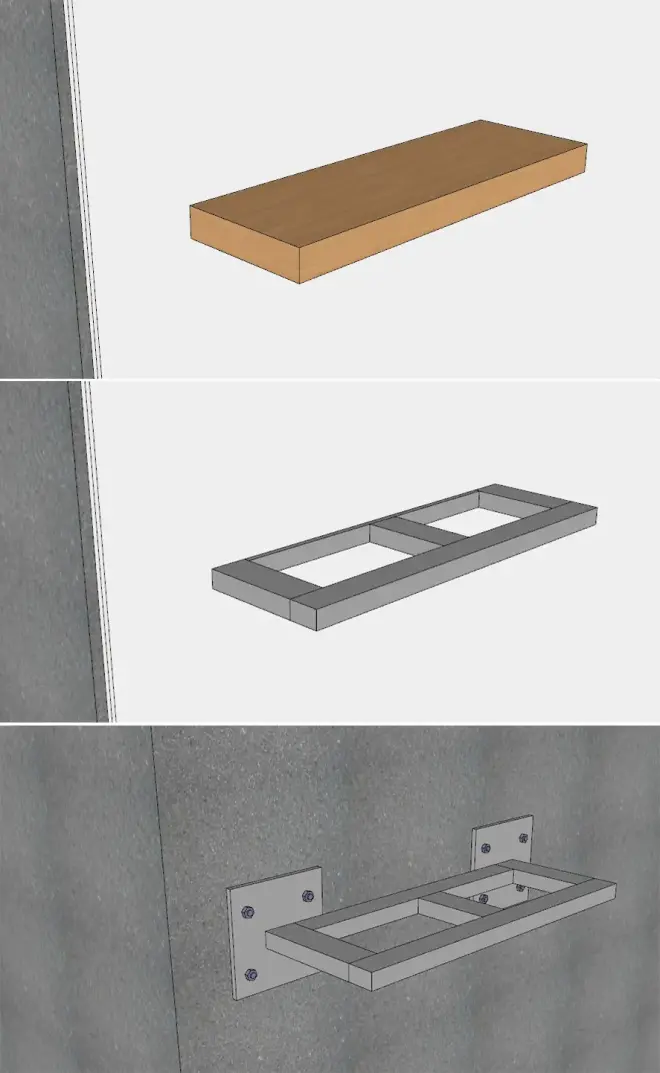

a、充足墻面完成面

當墻面完成面足夠時

通過在墻面上做鋼架挑出

封基層板貼木皮

優點：

這個方式具有承重力和穩固性

鋼架在墻面上的固定點也隱藏于完成面之內

由于層板內部鋼架支撐

層板的厚度和墻面完成面厚度較高

與挑空臺面桌面、懸挑樓梯原理近似

b、墻面完成面不充足

既要承重又沒有足夠完成面隱藏支撐結構

安裝方式有3種：

①?五金件安裝

②?簡易安裝

③?IKEA LACK層板安裝

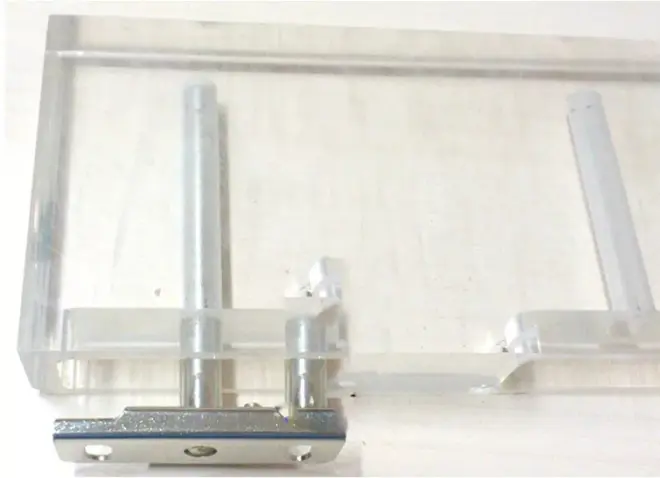

①?五金件安裝

安裝原理與鋼架結構挑出相似

安裝完成后，層板外表看不出任何五金配件

適用層板厚度更薄

安裝工藝：

對于使用性要求較高的隱藏式層板

要選用好的五金

支架與墻面要用膨脹螺栓固定

施工流程：

備齊安裝工具和五金

↓

水平定位打孔

↓

膨脹螺栓鎖住支架固定墻面上

↓

套上層板微調

↓

打膠或者螺絲固定住層板和支架

②簡易安裝方式

對于簡易層板

可以采用自攻螺絲和金屬拖架來安裝固定

施工流程：

貼紙定位

↓

鉆孔

↓

打入塑膠壁虎

↓

金屬托架對準空洞

↓

螺絲鎖住支架

↓

層板嵌套入支架貼墻

↓

底部螺絲鎖住支架和層板

↓

完成

③?IKEA LACK層板安裝示意

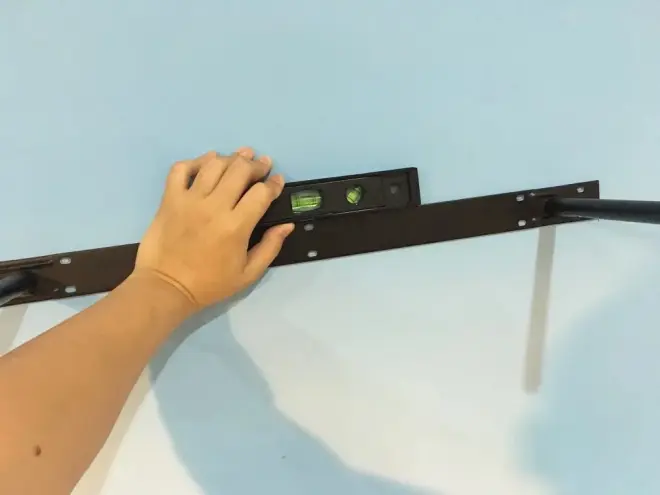

1）首先利用水平儀測量調整支架水平

2）用鉛筆定位水平線和螺絲的空洞位置

3）根據定位鉆孔，將塑料壁虎打入空洞內

4）螺絲鎖住支架固定在墻面上，不鎖死

留出適當空隙微調支架的水平

再慢慢鎖住

5）將層板對準支架插入，水平儀進一步調整水平

6）從下方螺絲孔位的位置，向上固定層板與支架

PS：由于螺絲固定，因此層板載重有限

而因?yàn)槁萁z固定的松緊程度

水平度調整有一定誤差

c、不依靠五金安裝

在不借助五金構件

墻面不做凸出的完成面時

實際施工現場有一種做法：

將墻體開一條小槽

將層板卡在槽內用AB膠固定

在層板與墻面固定牢固之后做木飾面

這種固定方式穩固性不佳

長時間容易發生變形甚至傾斜

需要在層板上方或下方加一塊垂直的支撐板

增加受力和穩固

或借助L形五金，將構建做好隱藏

如下圖用白色金屬板或書殼來遮蓋支架

既能當書立使用

也能達到很好的功能和效果

層板規范

1、常見層板規格

常規層板厚度

3、5、9、12、15、18、20（mm）

板幅1220*2440（mm）

2、木飾面層板計算

計算公式：

木飾面層板厚度=層板+層板+雙面木飾面(木皮)

常規木飾面層板計算：

30mm=3木飾面+12層板+12層板+3木飾面

40mm=3木飾面+18層板+18層板+3木飾面

40mm=3木飾面+9層板+18層板+9層板+3木飾面

50mm=3木飾面+12層板+20層板+12層板+3木飾面

60mm=3木飾面+12層板+（12層板+18層板）

/（15層板+15層板）+12層板+3木飾面

清楚計算方式后制作木飾面層板

可以通過層板疊加自由組合+木飾面實現

木工現場施工相當靈活便捷

3、飾面板、木皮的使用

在過往文章留言中

小伙伴有以上問題留言

請教過現場木工師傅，說法是

在大面用木飾面板去做

正面和窄面用木皮去貼

通常是用木飾面做好側面，正面再用木皮收

現場裁切木皮時

正面貼木皮現場會處理多出部分木皮

最后進行修補

4、相關拓展

現場做柜體或?qū)影?/p>

常規做法：采用基層板+木飾面（木皮）

優點：自由靈活，根據設計需求做出各種造型

施工時間比較快

缺點：品質上可能存在小瑕疵

可通過后期原子灰修補打磨處理

品質與木工師傅手藝有關

PS：廠家定制現場直接安裝

木飾面效果品質相對較好

但價格稍貴，定制生產時間周期更長

現場復核尺寸必須要很精確

案例效果

案例中，橡木層板固定方式

篇幅有限只展示部分案例效果哦~

隱藏層板設計的知識，就聊到這兒

生態板、多層板、顆粒板...分不清楚？

超薄隔墻、隱藏暗門、懸挑踏步，該怎么做？

石膏板、科定板、水泥板、抗倍特板，有什么區別？

......

更多設計&材料&工藝問題

請登陸設計得到網站（www.shejidedao.com）或APP

搜索“工藝”查看

本文的導圖總結如下：
