? 最近看到這么一張練習圖紙，畫起來還挺有意思的，然后繪制出來一看效果，這是大象還是狗呢？

? 圖紙如下，建模還是挺簡單的，會看圖就不難!

建模過程:

? 1.打開UG，在XZ平面繪制整體草圖，利用偏置曲線減少不少的功夫。

? 2.對身體部分對稱拉伸25mm

? 3.在YZ平面繪制草圖，拉伸求交

? 4.移除面抽殼2mm.

? 5.利用投影曲線繼續(xù)繪制草圖，拉伸求差

? 6.繼續(xù)選擇草圖1中的線條對稱拉伸12mm.

? 7.在拉伸面上繪制草圖，拉伸求差

? 8.繼續(xù)拉伸小尾巴，拉伸完成后倒圓角2mm

? 9.接下來拉伸脖子鏈接部分，拉伸后鏡像到對面去

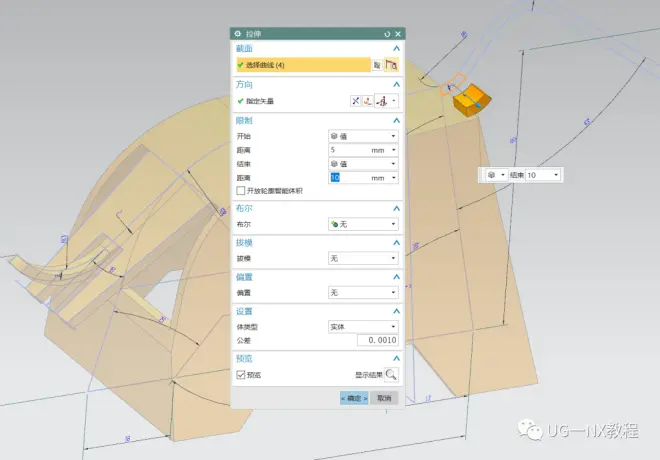

? 10.還是拉伸

? 11.在拉伸面上繪制草圖，然后拉伸求差

? 12鼻子處倒圓角4mm

? 13.在此處插入草圖，繪制如下草圖并拉伸。

? 14.在平面上繪制草圖，拉伸2mm.

15,鏡像求和

? 上個色看看，更像狗一點吧！
