通過SOLIDWORKS Visualize渲染利器我們了解到，在Visualize當中對光源的使用。在圖片制作的渲染工作當中，除了對光源的處理，還有其他的參數調節。對于3D模型所呈現的效果好看與否，主要還是通過定義模型的材質來展現。比如設備當中的金屬、玻璃、塑料這些外觀都是常用的一些材質。

在Visualize設計時可以很輕易的變更這些材質外觀顯示樣式。比如金屬材質，可以通過修改粗糙度來變更金屬材質的顯示效果。下面小鑫將通過渲染一個戒指模型圖片，教大家如何通過SOLIDWORKS Visualize變更材質和反光效果。成品效果如下

一：打開文檔

首先，在SOLIDWORKS Visualize打開要渲染的路由器文檔，如圖所示。

二：點擊“外觀”

在SOLIDWORKS Visualize界面當中，點擊“外觀”圖標，即可分配所需的外觀。也可新建外觀，調整所需的材質并拖拽外觀至模型視圖區域即可。在本次模型當中已設立好了幾種外觀，可以看到18K 金材質已被定義為粗糙度0.2的金屬。

三：點擊“模型”

通過成品展示圖我們可以得知，還需要增添一個戒指模型。點擊“模型”圖標下的添加按鈕，選擇導入模型。

四：位置變更

導入模型完成后可以看到在模型下有2個模型，此時新插入的模型與原模型是重疊的狀態，需要對新插入的戒指模型進行位置變更。

五：參數變換

點擊位置屬性欄的位置參數變換，達到以下效果(注意：旋轉到合適角度后點擊捕捉到地板選項即可達成以下效果)

六：材質定義

定義完成位置以后，可以對定義好的材質直接通過拖拽的方式給予模型材質定義。在此演示當中我們將給平坦放置的戒指變更材質為18K 金，效果如下。

七：新建背板

接著，點擊布景圖標下的新建背板，選擇我們需要作為背板的圖片(注意：圖片的使用可以自定義)

八：反光效果

制作到這一步會發現此刻的模型已經很接近我們的成品效果圖，還需要制作戒指與地板的反光效果才能讓圖片有更真實的質感，在布景設置下：勾選啟用地面陰影捕捉器，在此設置下定義陰影強度——反射效果(越高地板反射效果越強)——粗糙度(反射到地板的精細效果)

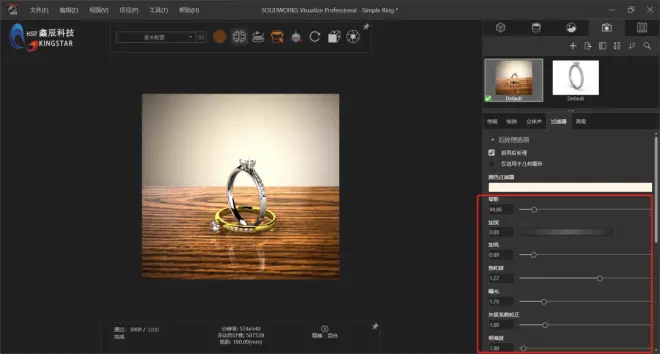

九：調節飽和度

經過調節地面陰影捕捉以后，圖片的品質也上來了。但是圖片的顏色與整體還比較素，可以通過相機下勾選啟用后處理選項，通過設置暈影——飽和度等參數提升圖片質量(根據自己需求調節效果)。

最后我們通過輸出工具可以對即可完成渲染。通過這個戒指實例展示了Visualize的效果設置，SOLIDWORKS Visualize可以將3D CAD數據，快速和輕松的制作專業級照片內容。
