今天和大家分享一位用戶朋友之前使用澤耀科技AS32—TTL-1W串口模塊，實現無線傳輸?shù)墓δ芎瓦h(yuǎn)距離的通信的案例。

他是經過一番搜索資料后，最終選擇澤耀科技的LoRa（AS32—TTL-1W)無線串口模塊的。

由于之前使用的是100mW的無線模塊，經拉距實測在非空曠地帶通信距離不到800米。

因此這次他選擇了1W的無線串口，一般情況下功率越高通信距離就越遠。

本篇主要給大家分享一些開發的過程，以及遇到的一些問題。

無線串口簡介

本次使用的澤耀科技生產的AS32—TTL-1W，單價55（不含天線），天線單買10元。該用戶認為此價格還算公道，畢竟是LoRa模塊，圖便宜只能買到很多虛標的產品。

1.引腳介紹

該模塊一個7個引腳，引腳功能圖如下

MD0,MD1引腳的作用就是修改模塊工作狀態的（如下圖），如果搞不懂這些工作狀態是什么意思的話，收發數據的時候，把MD0，MD1接地即可使用。完成了基本的收發試驗后，可以探索一下其它的功能。

LoRa模塊的RX,TX分別接到單片機TX,RX上，如下圖。

AUX引腳是用于指示模塊工作狀態，用戶喚醒外部 MCU，配合外部中斷即可開發相應的功能。但還是那句話，初學者可以不用考慮這個引腳，給它懸空即可，不影響使用的。

剩下的就是VCC和GND了，澤耀的參考手冊明確給出電源電壓小于 4.5V，輸出功率會有下降，但對接收功率影響較小。所以用戶給它接了5V。

2.上位機簡介

使用澤耀科技開發的上位機可直接修改模塊的波特率，地址，信道，傳輸方式等參數。最好可以配上澤耀科技生產的usb轉ttl一起使用。把模塊直接插入上面的單排座即可使用。（配置的時候記得拔掉兩個黃色的跳帽）

上位機如圖所示

其實如果只是在兩個MCU實現簡單的單點通信，直接用澤耀的出廠設置的參數就足夠了。

項目簡介

項目其實很簡單，按下發射端精英板上的KEY_UP按鍵，接收端精英板的LED0閃一下。按下發射端精英板上的KEY1按鍵，接收端精英板的LED1閃一下。（代碼是移植澤耀科技提供的demo改寫的）

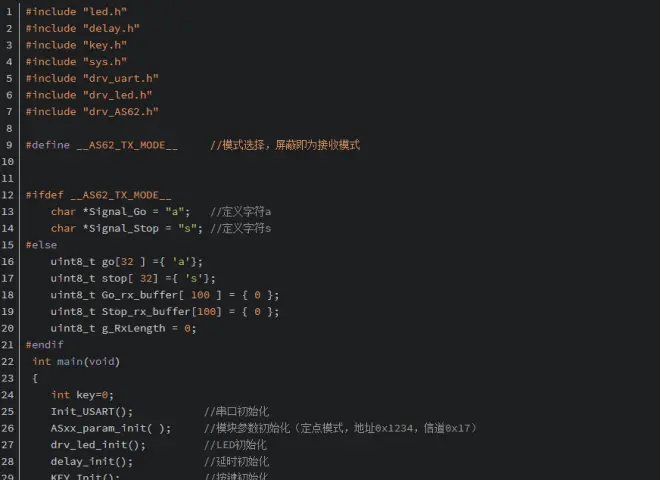

發送端代碼（部分）：

LoRa.c（此段代碼來自澤耀科技的demo 部分）

接收端代碼（部分）

項目中遇到的小問題

在寫接收端的串口中斷服務函數的時候，在實現燈的閃爍的時候，開始延時函數調用的是定時器中斷延時。但程序編譯運行后發現程序根本無法執行閃爍的效果，接收到指定的字符后led一直保持常亮的狀態。

經過一番思考與嘗試，把定時器中斷延時改成了傳統上的“粗延時”，編譯執行后成功，接收到指定字符后可以實現閃爍。

總得來說這個項目過程略有曲折但結果是令人滿意的。遇到問題的朋友可以根據澤耀科技提供的demo進行開發，或者與我們?nèi)〉寐?lián)系為您提供技術支持，關于LoRa無線串口模塊還有很多可以進行拓展的地方，不少功能都沒有開發出來，澤耀科技愿與各位工程師探索更多可能性的。
