自昊芯推出專題講解SCI串口通訊奇偶校驗，分為兩期講解，上期主要講解標準SCI模式下的奇偶校驗，本期主要講解增強FIFO模式下的奇偶校驗。

HX2000系列SCI模塊與中斷框圖如下，可通過SCICCR[PARITYENA]使能，啟動奇偶校驗；采用SCICCR[PARITY]選擇，使用奇或偶校驗，對每個字符增加一個額外的校驗位，以校驗收發數據的二進制碼中“1”的個數，校驗收發數據的一致性；FIFO模式下校驗原理與標準模式一致，但收發數據校驗位不一致時，僅置位SCIRXBUF[SCIFFPE]輸出錯誤信號。

由此設計SCI串口增強FIFO通信校驗實例：采用SCI與串口CH340，通過串口調試助手，向CPU發送任意一組四字節數據，CPU接收所發送的數據，通過按鍵控制，選擇奇或偶校驗，校驗收發數據的一致性，硬件連接如下圖所示：

基于以上分析，在CDK上開發SCI串口增強FIFO通信校驗，代碼包括：SCI GPIO外設引腳配置，SCI增強FIFO功能與校驗配置程序，發送、接收與校驗程序，主程序調用執行。主要代碼如下：

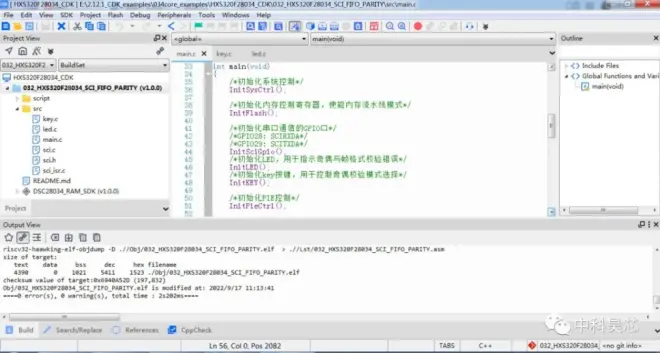

CDK上開發SCI串口增強FIFO通信校驗程序，編譯結果為：

編譯通過后，就可開始調試了，調試后，可通過串口調試助手查看發送與接收到的數據：

收發數據校驗位不一致時，通過SciaRegs.SCIRXBUF.SCIFFPE置位輸出錯誤信號：
