4.3.1電荷密度圖分析

電荷密度圖是將電子分布密度以不同的顏色表征的，非常直觀，因此對于一般的入門級研究人員來講不會有任何的疑問。需要注意的是這種分析的衍生形式，比如差分電荷密度圖C deformation charge density) 和二次差分圖C difference charge density) 等，加自旋極化的工作還可能有自旋極化電荷密度圖C spin-polarized charge density) 。所謂"差分"是指原子組成體系(團簇)之后電荷的重新分布， "二次"是指同一個體系化學成分或者幾何構型改變之后電荷的重新分布，因此通過這種差分圖可以很直觀地看出體系中原子的成鍵情況。通過電荷聚集Caccumulation) /損失C depletion) 的具體空間分布，看成鍵的極性強弱:通過某格點附近的電荷分布形狀判斷成鍵的軌道(這個主要是對d 軌道的分析)。分析總電荷密度圖的方法類似，不過相對而言，這種圖所攜帶的信息量較小。

如果在幾何優化時在對話框"Property" 中勾選了"Electron Density Differences" C 或在幾何優化后再通過能量計算勾選"Elec位on Density Differences勺，則可觀察到電荷在原子間的轉移。圖4.18 是反鈣鐵礦結構金屬陶瓷M3AlN的二次差分電荷密度圖[呵，深色為失去電荷區域，淺色為獲得電荷區域，其計算公式為I1p= ρ(M3AIN) 一[3ρ(M)+ρ(Al) +ρ(N)] 。

4.3.2能帶結構分析

能帶結構分析在各個領域的第一性原理計算應用非常普遍。如何從己得到的能帶， 分析出有用信息?如氫原子的能量線一樣，能帶圖中的能量帶就像是氫原子中的每條能量線都拉寬為一個帶。通過能帶圖，能把價帶Cvalence band) 和導帶Cconduction band ) 看出來。在CASTEP 里，分析能帶結構的時候給定scissors 這個選項某個值，就可以加大價帶和導帶之間的空隙，把絕緣體的價帶和導帶清楚地區分出來(圖4.19) 。

能帶分為價帶、禁帶和導帶三部分。導帶電子能量最高，離原子核最遠。導帶中的電子可以自由運動，形成傳導電流。禁帶不允許電子存在。價帶靠近原子核，電子能量較低。在絕緣體中，價帶中所有允許電子存在的狀態都被電子填充，成為滿帶。當價帶被電子完全填充時， 電子無法相對運動，也就不能導電。

因此基于能帶結構:

首先，可以看出這個體系是金屬、半導體還是絕緣體。判斷的標準是看費米能級和導帶(也即在高對稱點附近近似成開口向上的拋物線形狀的能帶)是否相交。若相交，則為金屬，否則為半導體或者絕緣體。導帶和價帶之間空隙為能隙( 圖4.20) ，如果能隙很小或者為0 ，則固體為金屬材料， 在室溫下電子很容易獲得能量跳躍至導帶而導電。絕緣材料則因?yàn)槟芟洞螅娮雍茈y跳躍至導帶，所以無法導電。一般半導體能隙為1 ~3eV ，介于導體與絕緣體之間，因此只要給予適當?shù)哪芰考ぐl(fā)，此材料就能導電。對于本征半導體，還可以看出是直接能隙還是間接能隙:如果導帶的最低點和價帶的最高點在同一個k點處，則為直接能隙，否則為間接能隙。

其次，能帶可以用來定性地闡明晶體中電子運動的普遍特點。價帶通常指絕對零度時，固體材料里電子的最高能量。在導帶中， 電子的能量范圍高于價帶，而仍在導帶中的電子均可經由外在的電場加速而形成電流。對于半導體以及絕緣體而言，價帶的上方有一個能隙( energy gap) 。能隙上方的能帶則是導帶，電子進入導帶后才能在固體內自由移動，形成電流。對金屬而言，則沒有能隙介于價帶與導帶之間，因此價帶是對半導體與絕緣體而言。

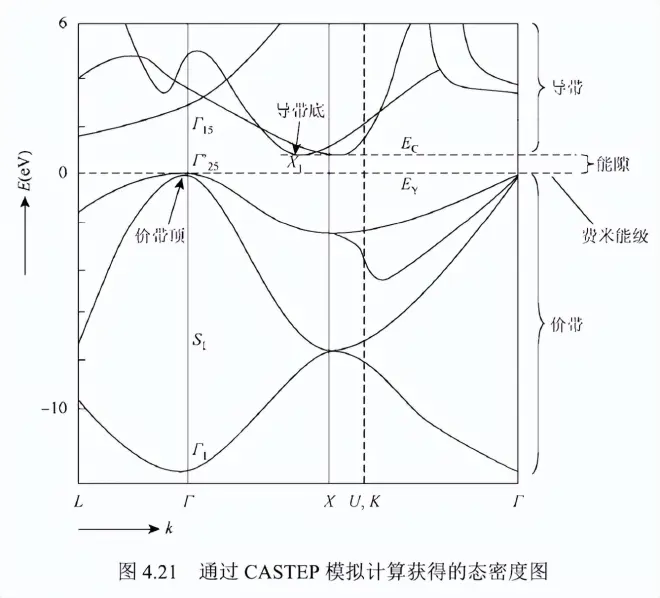

再次，費米能級是絕對零度下電子的最高能級。根據泡利不相容原理， 一個量子態不能容納兩個或兩個以上的費米子(電子)。所以在絕對零度下，電子將從低到高依次填充各能級，除最高能級外均被填滿，形成電子能態的"費米海"。"費米海"中每個電子的平均能量(絕對零度下)為費米能級的3/5 。海平面即是費米能級。一般來說，費米能級對應態密度為0 的地方，但對于絕緣體而言，費米能級就位于價帶頂。成為優良電子導體的先決條件是費米能級與一個或更多的能帶相交。由CASTEP 模擬計算得到的態密度如圖4 .2 1 所示。

在具體研究中，情況要復雜得多。而且各種領域中感興趣的方面彼此相差很大，分析不可能像上述分析一樣直觀和普適。不過主要體現為以下幾點規律。

(1)因?yàn)槟壳暗挠?jì)算大多采用超單胞( supercell) 的形式，在一個單胞里有幾十個原子以及上百個電子，所以得到的能帶圖往往在遠低于費米能級處，非常平坦，也非常密集。原則上講，這個區域的能帶并不具備多大的解讀價值。一般的研究中，我們主要關心的還是費米能級附近的能帶形狀。

(2) 能帶的寬窄在能帶的分析中占據很重要的位置。能帶越寬，即在能帶圖中的起伏越大，說明處于這個帶中的電子有效質量越小，非局域(non-local)的程度越大，組成這條能帶的原子軌道擴展性越強。如果形狀近似于拋物線形狀，一般而言會被冠以類sp 帶(sp-like band) 之名。反之，一條比較窄的能帶表明對應于這條能帶的本征態主要是由局域于某個格點的原子軌道組成，這條帶上的電子局域性非常強，有效質量相對較大。

(3)如果體系為摻雜的非本征半導體，注意與本征半導體的能帶結構圖進行對比。一般而言在能隙處會出現一條新的、比較窄的能帶。這就是通常所說的雜質態(doping state) ,或者按照摻雜半導體的類型稱為受主態或者施主態。

(4) 關于自旋極化的能帶，一般是畫出兩幅圖: majority spin 和minority spin. 分別代表自旋向上和自旋向下的軌道所組成的能帶結構。需要注意的是它們?cè)谫M(fèi)米能級處的差異。如果費米能級與majority spin 的能帶圈相交而處于m且時ity 叩姐的能隙中，則此體系具有明顯的自旋極化現象，而該體系也可稱之為半金屬(half metal) 。因?yàn)閙ajority 叩in 與費米能級相交的能帶主要由雜質原子軌道組成，所以也可以此為出發點討論雜質的磁性特征。

(5) 做界面問題時，襯底材料的能帶圖顯得非常重要，各高對稱點之間有可能出現不同的情況。具體地說，在某兩點之間，費米能級與能帶相交;而在另外的k 的區間上，費米能級正好處在導帶和價帶之間。這樣，襯底材料就呈現出各向異性:對于前者，呈現金屬性，而對于后者，呈現絕緣性。因此，有的工作是通過某種材料的能帶圖而選擇不同的面作為生長面。
