????本系列第二篇，仍然轉自Motorsport.com，作者Giorgio Piola&Matthew Somerfield?

????由于法拉利在2021賽季將僅有的兩個升級token用在了賽車后端的升級，他們沒有辦法對其鼻錐結構做出結構性調整，但為了優化鼻錐周?chē)臍饬饕约斑m應更激進的“斗篷”，法拉利仍然設法收緊了前翼支架之間的距離。

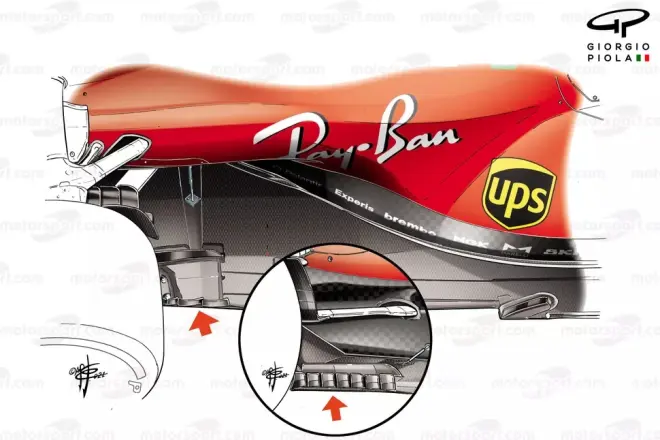

????法拉利的S-duct出口處安置了兩組共八片翼片，這些翼片用于偏轉S-duct出口周?chē)臍饬鳎ㄎ覀兎Q為螃蟹腿）

????和之前講到的邁凱倫一樣，法拉利也曾經在2020年的FP中測試過2021款的原型底盤，他們的初始設計方案和FIA預想的一樣——沿規則定義的邊緣斜線進行修剪。當然，法拉利除此之外也做了很多努力，比如在修窄部分的中間設置的一組r形外洗翼片，后輪前設置的一系列翼片和一塊連接兩個垂直翼片的水平strake。法拉利還在輪胎內側設置了一組魚翅狀翼片以減輕輪胎可能產生的湍流（紅色箭頭處）。

????雖然早期版本的底板使用了常規的斜切式，但在伊莫拉站的周末我們就看到了法拉利的z形邊緣底盤的升級，這支意大利車隊為優化切口處的氣流走向還在切口前設計了一塊斜置的strake（紅色箭頭處）以幫助實現預想的氣動性能。

????在推出z形邊緣底盤的同時，法拉利也對底板外緣的導流翼片設計進行了大刀闊斧的修改以使得它們的效果與新底盤相匹配。

????這張圖展示了法拉利在西班牙站使用的高下壓力版尾部套件，可以看到尾翼使用了相當大的攻角，下方還設置了一組T-wing（俗稱晾衣架）

????上圖可以與下面這張圖進行對比，下圖是法拉利使用過的一組低下壓力套件，可以看到低下壓力版本并沒有采用T-wing

????法拉利在阿塞拜疆站的周末則使用了下壓力適中的尾部設置，雖然和低下壓力版本一樣沒有使用T-wing但尾翼的主翼面是勺形的，這樣的設計能使得尾翼中間下沉的部分產生更多的下壓力，同時減少翼尖部分產生的阻力。

????法拉利也設計了不同版本的前翼，在下圖中我們可以看到兩個版本前翼的調節裝置設計存在一定差別，這決定了前翼能夠調節的翼幅長度，也注意兩個版本的前翼端板外側踏面的設計多有不同。

????r形外洗翼在賽季的后期又回到了底盤上（紅色箭頭處），同時我們可以注意到尾翼端板下半部分的修改——法拉利選擇增大這個部分的面積

????法拉利將2021賽季的升級token主要用在了尾部，其中一個就用于升級變速箱支架（Gearbox Carrier，不知道譯對了沒）的部分，以便于更好地發揮變速箱性能。

????在鼻錐下方，兩個前翼支架中間的位置，法拉利設計了一個氣流分離器（下圖中的黃色高亮部分），這個裝置可以調節前翼下方的氣流并充分利用之后的氣流斗篷。同時我們還注意到分流器和斗篷之間存在一個小進氣口。

????法拉利在整個賽季中使用了相當多不同版本的剎車通風導管設計以適應不同場景下的剎車散熱需求，同時起到氣動方面的優化作用

????

????下圖是去掉部分剎車整流罩的前剎車部分，對比上下兩張圖可以發現法拉利在整流罩下預留了大量空間供空氣流通。

????將外整流罩取下之后我們就能夠法拉利新設計的剎車碟，這樣的“開窗”式設計也有助于從剎車碟開孔處派出的熱量導向周?chē)臍饬魍ǖ?。在賽季末期，法拉利還提前研發了2022版本的剎車碟原型，采用了全新材料、不同的截面設計和打孔布置方式。

????下圖展示了SF21的前懸掛部分設計，法拉利采用了這樣的框架式結構以節省重量，同時保持所需的剛度。另外我們也能看到，他們?cè)谕茥U的支撐結構上做出了一定的調整，這讓推桿能夠安裝在更靠外側（紅色箭頭處）的地方。

????下圖一是勒克萊爾使用的方向盤，下圖二則是賽恩斯使用的方向盤，我們可以清楚地看到兩位車手使用的方向盤配置最大的差別就在于離合器撥桿的位置，勒克萊爾使用了法拉利傳統的單側魚骨式撥桿，賽恩斯則為了盡快適應這臺法拉利并發揮出速度，選用了類似于他在邁凱倫時期使用的雙側離合器撥桿。

????從背面視角我們能更清楚地看到賽恩斯使用的離合器撥桿配置

????這張圖展示了法拉利使用的前剎車加熱器（譯者吐槽：看著像個垃圾桶……），這些加熱/冷卻設備能夠保證賽車上的每個部件都處于最佳工作溫度

????

????這是一張“螃蟹腿”的側面視角近照

????

????底板z形切口處的r形鰭片近照

????法拉利在整個賽季的過程中也使用了不同形狀大小的冷卻口以及和之前介紹過的邁凱倫相似的駕駛艙旁邊的百葉窗式開槽：

????這張照片攝于比利時站周末，法拉利在比利時站選用了低下壓力的尾部套件。注意尾翼翼面上的綠點，這些點位作為形變的參考點供FIA審查賽車尾翼變形情況是否合格

????這張圖展示了法拉利在蒙扎使用的不同前翼，可以看到最上面兩片翼片的形狀有明顯不同

????法拉利的動力單元一角，攝于俄羅斯站周末

????SF21的擴散器外沿近照，不難注意到法拉利在擴散器的轉角處設置了類似格尼襟翼的一片金屬片

????下面兩張圖展示了SF21整個尾部的一些細節，其中值得注意的是美國站（下圖一）和墨西哥站（下圖二）使用的不同尾部散熱口大小

????

????法拉利整個賽季都在后輪前方的這片區域內設置了皮托管

????SF21的破風板部分以及側箱肩翼/氣流偏轉器近照，可以看到法拉利的百葉窗設計和邁凱倫存在明顯差別，他們并沒有采用完全水平的百葉窗，而是將之布置成了一個扇形

????我們?cè)俑拷赜^察一下破風板的部分，法拉利采用的雙回旋鏢式設計也和競爭對手存在明顯差別，他們也設計了更多的開槽

????裝有剎車加熱器的SF21的另一張照片，同時我們可以清楚地看到底盤上的turning vane陣列，它們和鼻錐下方的斗篷共同構成了一個大型的氣動套件

????在蓋板移除之后，我們能看到SF21前懸掛的一些細節部分

????一個法拉利定制的冷卻裝置——這東西可以放在頂部T架的頭上，里面可以放置一袋干冰（譯者吐槽：看起來像是一盒抽紙）

????最后來張法拉利弔圖，希望今年法拉利真的能重回爭冠行列吧……
