詳解概率機器人學 學習筆記及翻譯——第二章概率統計基礎(前半)

2022-06-09 19:43 作者:KERO 0人讀過 | 我要投稿

第二章概率統計基礎_前半部分

本書的簡介以及代碼倉庫見

本章主要通過分析從機器人傳感器上取得的數據，來過一邊概率論和數理統計的基礎知識，以及說明之后會用到的數學符號表記

代碼部分除了下載到自己電腦上運行以外，也提供Google colab的在線版(一些變量會和windows下不同)

https://drive.google.com/file/d/1EDxX0pZHykXY30phkben8h5x0s-nKMVn/view?usp=sharing

2.1 收集數據和jupyter notebook上的準備

收集傳感器數據

為了取得本章所用數據所進行的實驗方法

把機器人放在距離墻壁一個固定距離的位置上，每隔三秒記錄一次以下數據，持續兩到三天

紅外線傳感器

LiDAR正面方向的數據

采取的數據全部放于代碼庫中sensor_data文件夾下，sensor_data_*.txt ， *的部分是機器人與墻壁的距離(單位mm)

得到的數據

保存數據的格式為
日期時間紅外線傳感器數值 LiDAR數值
數據之間用空格來分隔如下圖

可以在python中用pandas來這樣讀取數據

讀取完后比如想查看LiDAR的前5個數據的話

頻數分布和概率分布

讓我們分析一下這組數據中LiDAR的數據的規律

2.2.1 畫出直方圖

bins參數來決定橫軸的區間
因?yàn)長iDAR數值只有整數 所以設置align來進行左側對齊，避免直方圖中心在***.5的位置上
比較難說明可以自己把"left"改成"mid"試試看

2.2.2 頻數 噪音偏差

剛剛畫出的直方圖中，橫軸是傳感器數值，縱軸是這個數值出現的頻數(也就是次數)

從圖中可知：

數據范圍是194[mm]-226[mm]
210[mm]的頻數很高
離高頻數越遠的地方頻數越低

另外因?yàn)闄C(jī)器人是筆者隨手放置的，并不是保證一定距離墻壁200[mm]，加上LiDAR自身的基準點不同，所以不用太在意為什么這里頻數最高的是200[mm]而不是200[mm]

我們應該注意的是明明機器人沒有移動，但是傳感器的數據確是波動的。產生波動的原因可能是外部的光源，也可能是內部的電壓電流變化。

這樣的數值波動被叫做噪音，數值和我們想測量的 [真正的] 數值的差就是誤差。因?yàn)樵胍舳a(chǎn)生的誤差被叫做偶然誤差(隨機誤差)

想要從根本上去除噪音是非常麻煩的，因?yàn)橐话闱闆r下都是會有好幾個原因相互作用下產生出的噪音。就算你調查出原因了，也不能保證一定能成功解決。

就算噪音全部去除了，也不能保證傳感器輸出的就是 [真正的] 數值。
比如LiDAR安裝的位置稍微移動了，亦或是機器人自身有傾斜，都會造成數值的不正確
這種情況的數值變化被叫做偏差，由于偏差而產生的誤差被叫做系統誤差

2.2.3 噪音數值化

尋找噪音的原因并去除是一件很困難的事情。所以在這里我們先不去管產生噪音的原因是什么，先來看看噪音有沒有什么規律。[理解不了的東西就放著不管] 這種態度如果是在學習的時候可能是壞習慣，但是在概率統計學里，這是一個好習慣。

這里我們先來計算一下傳感器數據的平均值，之后再算算方差以及標準偏差

對于LiDAR這組數據，我們用下面的這個式子來表達

那么計算平均值的公式就應該是

然后我們?cè)赑ython上算一下,可以直接計算也可以用pandas的mean()函數
當然兩者的結果是一致的

接著在剛才的直方圖上把均值畫出來

接下來計算方差 $σ^^{2}$ ，方差有兩種一種是樣本方差，定義是各值和均值的差的平方的平均值

一組數據的變化越大，方差也就越大

另一個則是把上式2.3中的N改為N-1的無偏方差

兩種方差在數據量小的的時候差別會很大，但是當N=1000這種量級的時候，幾乎就沒什么差別了
在Python里面把這兩種方差都計算一下

pandas的var()函數默認計算的式無偏方差，而numpy的var則是默認計算樣本方差

接下來，計算標準偏差，標準偏差是方差的正平方根

標準偏差能比方差更簡單地說明一組數據的離散程度。
比如我們這組數據，就可以說成?平均值是209.7[mm],標準偏差為4.8[mm]
寫成式子的話就是

2.2.4 (簡單的)概率分布

現在我們來考慮一個問題，我們已經有了0~N-1的LiDAR的數據，能不能以此來預測第N,N+1...的數據呢？如果在實驗條件不變的情況下，看著圖2.3的直方圖，我們可以感覺到頻數大的那些數值很 [容易] 出現。而把這個 [容易] 的程度給計算成數值，就是概率了。

要在這里完全說明概率的定義的話有點太麻煩了，我們就先從這組LiDAR數據里面簡單地考慮一下概率。簡單地考慮即是說，在已有的N個數據里面某個數值z(mì)出現了m次，那么我們認為z的概率P(z)=m/N

先來計算各個數值出現的頻數

接著追加一行概率，通過頻數除以數據個數來計算

來看看概率的總和是不是為1

通過計算出的數據我們可以畫出一張概率直方圖，橫軸是各個數值，縱軸則是數值出現的概率

這樣，把各個數值的P(z)給組合，描述整體P的變化的一個函數，叫做概率質量函數
并且被描述的這個變化的P，我們叫做概率分布，也就是上面那張直方圖
注意的是概率質量函數是對離散的變量的定義，如果是連續變量的話，相應的函數是后面會提到的概率密度函數

2.2.5 通過概率分布來進行模擬仿真

計算出概率分布后，我們就可以通過代碼來模擬傳感器的數據輸出
本書之后會構筑一個機器人模擬器，其中也會用到接下來的方法來模擬傳感器輸出
用這一段從0~N-1的數據里面，仿真第N個數據

通過pandas的sample函數，設置權重weights="probs"也就是上面計算的概率分布，抽出n=1個數據，其實直接使用這個sample函數權重設置為之前計算的頻數的話，不需要概率也可以達到同樣的效果，不過難得已經算到概率，所以這里姑且就用概率來作為權重進行抽樣。

這個處理，寫成式子的話就是

接著我們通過這個函數，模擬采樣一萬次來構建一組數據
把得到的數據給畫成直方圖，可以看出和之前真實測量的數據基本上是一個形狀

2.3 概率模型

雖然上面我們通過圖2.3的數據來構建了一個模擬函數，但是這個模擬函數是 [完美] 的仿真函數嗎？
比如說，雖然圖2.3的數據里面，225這個數值確實為0，但是我們模擬采樣的P(225)=0這樣的結果也是正確的嗎？同樣的? $P(300)=0$ ?，P(1000) $= 0$ ?這些結果也是正確的嗎？

對于這樣的疑問，恐怕大多數的人會這樣想
P(225)=0 不對勁
P(300)=0 也有點奇怪
P(1000)=0?沒問題

為什么會有這樣的想法？大概是因?yàn)槲覀兺ㄟ^(guò) [常識] 來想象了一個 [真正的概率分布的樣子]。

2.3.1 遵從正態分布

看到圖2.3這樣的形狀的時候，相信大多數稍微學過概率統計的人，會覺得這組傳感器數據遵從正態分布。在這里我們先假定這是正確的，以它真的遵從正態分布為前提來討論后面的內容。

雖然LiDAR只會返回整數數值是離散的，但是為了待會討論的方便我們這里也假定它的輸出是一個連續值，也就是小數點以下 200.1 209.1234這樣的數據也有

正態分布的話，例如傳感器數值z(mì)大于a并且小于b的概率,用公式來表示的話為

這里面μ是平均值

式子的意思和性質我們之后再說，這里先把之前計算的平均值以及方差帶入，畫出式子2.7以及2.8的變化曲線

式2.8可以用下面這個函數計算

接著我們對p積分，看看傳感器數值限定只有整數的時候的概率分布。
對傳感器數值整數x，做[x-0.5,x+0.5)區間的積分
不過因?yàn)槭?.8不是那么容易積分，所以這里我們用梯形公式來近似積分

和之前計算的概率分布圖做比較，正態分布的中央稍微高點 兩邊稍微矮點 不過大體上是一個形狀

正態分布是根據平均值以及方差來決定，可以用以下的式子來簡易表示

像這樣為了描述某種概率分布的情況，用數式以及參數來表述的過程稱為模型化(建模)，而其中的數學式子又被叫做概率模型。

2.3.2 概率密度函數

上一小節中用來畫圖的式2.8，是正態分布的概率密度函數(probability density function, pdf)。
因?yàn)閷?duì)概率密度函數的值進行積分的話，就會得到概率，所以把這個函數的值稱為密度
假若一個值恰好是200，亦或是恰好是20.0000001，因?yàn)檫B續數字是無限可分的所以恰好等于其中一個數字的概率約為0
因此在計算概率的時候要像式2.7那樣給出一個范圍。

這和計算物體的質量是一個道理。假設我們從物體中拿出一點(空間坐標中的一點)，那么點的質量為0。但如果取出的是物體的一塊的話，質量就肯定不為0。用密度來解釋的話，假設某個物體各點x的密度為p(x),那么物體的某一部分A的質量應該是

在Python里計算正態分布的概率密度函數的時候，可以用SciPy,其中的stats模塊中的正態分布密度函數
我們利用這個函數重新計算一次

變量z是實數的時候，如果把概率密度分布p用下面的式子積分的話，就會得到累積分布函數(cumulative distribution function， cdf)

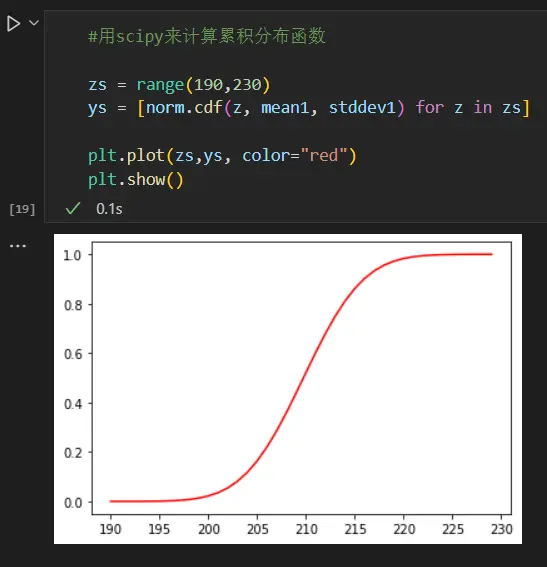

同樣的，stats模塊里面已經有了正態分布的累積分布函數，我們直接使用它來畫出函數曲線。從圖中可以看出，隨著x增大數值漸漸接近于1

剛才我們用梯形公式來近似積分式2.7 ，但如果有累積分布函數的話計算可以寫成這樣

這次來用式2.12重新計算一遍概率分布

多數場合會用P來表示概率質量函數，p來表示概率密度函數。但雙方都是表達概率分布的函數，所以本書統稱其為 [概率分布] ，同時用 x ~ p,x ~ p(x)這樣的式子來表達從某個概率分布的數據中中隨機抽取一個數值
