統計分析

影像——柵格函數

統計——統計分析

以該DEM為源數據，分別在鄰域設置中將其設為10，20創建兩個圖層，將其命名改為10，20

結果如下

山體陰影

對這三個圖層分別構建山體陰影

參數設置默認即可，下僅展示對Terrain_1.tif圖層的創建參數

創建結果如下

圖層混合——柔光

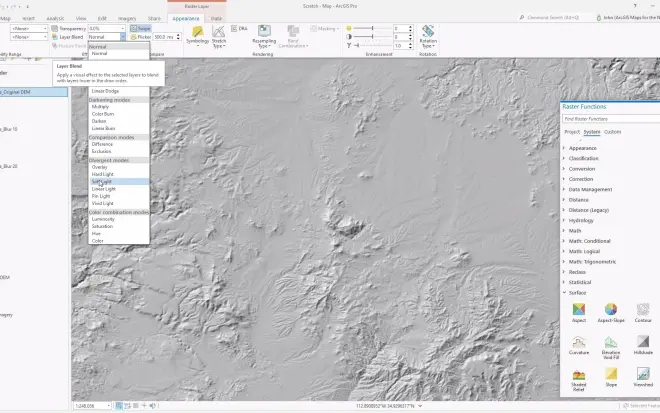

分別選中生成的三個圖層，在外觀——圖層混合選項中，將其改為柔光

效果如下

坡度

對圖層Terrain_1.10，20進行坡度分析，也就是源數據圖層和通過統計獲得的那兩個圖層，參數默認即可，同樣下僅展示對Terrain_1.tif圖層的創建參數

結果如下

在符號系統中勾選反向（生成的三個圖層都要勾選）

最終結果如下

圖層混合——乘

將生成的三個坡度圖層在圖層混合中分別選擇——乘

下為（坡度_Terrain_1.tif）圖層的完成效果，這給我一種金屬的質感

再來一個山體陰影

對圖層（坡度_Terrain_1.tif）再來一個山體陰影，參數默認

結果如下

在符號系統里勾選反向

在圖層混合里將該圖層的混合模式改為柔光（山體陰影_坡度_Terrain_1.tif）

魔法來了

選中全部圖層，將其分組

選中圖層組，將其圖層混合模式改為疊加
