? ? ? 今天帶來一套辦公用主機，除了日常office，還兼顧一定視頻圖像處理，這套裝機也是幫熟人做的白色系主機，所以在外觀上有觀賞性需求，綜合下來基于喬思伯的TK-1星艦艙做了這套辦公主機。

? ? ? 這套配置如果想要更和諧的顯示效果，可以選擇240白色水冷替代風冷，顯卡也可以選擇完全純白的雙風扇顯卡，另外處理器不建議i7-13700以及以上級別，13600KF以內為最佳。

?

? ? ? 電源位置非常富足，支持220CM以內的ATX電源，3.5寸硬盤位也給了兩個，就是顯卡長度限制較高，各位可以根據情況自行調整。

? ? ? 配置表：

? ? ? CPU: ? Intel i5-13490F

? ? ? 主板: ?華擎B760M Pro RS/D4

? ? ? 顯卡: ?影馳4060金屬大師

? ? ? 內存: 金百達DDR4 3600銀爵 16GB X2

? ? ? 固態: aigo P3500 1TB

? ? ? 機箱: 喬思伯TK-1星艦艙

? ? ? 電源: 振華SUPER FLOWER LG 650W金牌全模

? ? ? 散熱:喬思伯CR3000W+ZF120 x4

桌搭整機&細節/硬件展示&裝機事項

? ? ? ?31L的體積算不上太小巧的MTAX機箱，不過整體略方的造型放在桌面還是比較討喜的，出鏡的顯示器為27英寸，各位可以自行對比預估下機箱體積。

? ? ? ?換個角度，使用雙塔風冷整體觀感不錯，不過使用240水冷可以更好的擋住部分供電線，獲取更好的觀感。

? ? ? ?正面角度一覽，個人覺得還是45度略好看一些。

? ? ?再換個角度，這個面朝向前方也不錯，就是電源線和DP線可以換成L型走向，側面線材觀感會和諧一點。

? ? ? ?一整塊曲面玻璃質感更好，喬思伯TK-1星艦艙也喜提魚缸綽號，實質名歸。

? ? ?去掉玻璃蓋板整體效果。

? ? ?喬思伯CR3000點亮效果，無限鏡面整體效果不錯。

? ? ? 影馳4060金屬大師展示，這個尺寸在TK-1機箱中恰到好處。

? ? ? 更多角度展示顯卡。

? ? ? 反向積木風扇，同樣也是無限鏡面效果。 ?

?

? ? ? 更多機箱內部細節展示，如果選用純白主板整體白化效果理論上會更和諧一些。

? ? ? 配件展示

? ? ? ?i5-13490F，也是黑盒特供版本了，10核心（6P+4E）16線程，三級緩存24MB，P核最高睿頻4.8GHz，E核心最高睿頻3.5Ghz，基礎功耗65W，非常適合搭配760主板，性能上完全能帶動中高端顯卡。

? ? ? 相對于i5-13400F，三級緩存增加了4MB，P核E核頻率更高，游戲性能更強。 ? ?

? ? ? ?主板來自華擎B760M Pro RS/D4匠心，十三代處理器保留了對D4內存的兼容性，對于游戲性能要求沒那么高，預算一般的主機，選D4主板也不失為不錯的選擇。

? ? ? ?供電方面，華擎B760M Pro RS/D4 匠心采用了7+1+1相的50A Dr.MOS供電設計，應付此次的13490F，也是完全夠用了，不帶后綴的13700也可以穩住。

? ? ? 雖然定位走量系列，散熱裝甲鰭片面積依舊可觀，只是沒有做細節上的優化。

? ? ? 單8pin處理器供電接口。

? ? ? 內存方面提供了四根DDR4插槽，最大容量128GB(32GB X 4)，支持XMP超頻技術，超頻支持到5333MHz 主頻。

? ? ? 存儲方面給的還是比較充足的，提供了雙PCI 4.0 M2接口，主M2接口也覆蓋了散熱裝甲，sata接口則是提供了四個。

? ? ? 華擎B760M Pro RS/D4預留無線網卡安裝位置，可以根據自己需要添置無線網卡。 ? ?

? ? ? IO接口方面提供了HDMI、DP各一個，USB2.0 x 2、USB3.2 Gen1 x 3、USB3.2 gen1 Type-C x1、2.5G網絡接口，以及三個音頻輸出，可以滿足辦公和日常娛樂基本需求。

? ? ? 顯卡方選用了影馳的4060金屬大師，雙風扇無光設計，對于小機箱非常友好。

? ? ? 影馳4060金屬大師采用了AD107核心，具備3072個CUDA流處理器，8GB容量GDDR6規格的顯存，128 bit顯存位寬，Boost最高2460Mhz頻率，主打1080P游戲場景。

? ? ?影馳的金屬大師一直都是主打平價無光，材質均為金屬，質感非常不錯，相對于3060金屬大師圓潤的外觀設計方案，4060金屬大師明顯更加硬朗。

? ? ? ?整張卡非常扎實，尺寸為228x113x41mm，厚度雙槽，正面為紋路流動風格，設計靈感來源于科幻片中的能量魔方。

? ? ?風扇直徑為92mm11葉靜霜風扇，扇葉本身做了三折設計，用以實現更強風壓更大風量，支持智能啟停。

? ? ? 尾部做了鏤空設計，內部散熱系統為2根6mm鍍鎳復合熱管，可以看到大面積高效能均熱板和鰭片，對于具備不錯能效比的4060來說，這套散熱系統也是完全夠用了。

? ? ? 回歸單8pin供電，舊電源也可以直接用了。

? ? ?標準3DP一個HDMI接口。

? ? ? 內存這次選用了國產品牌，來自金百達DDR4 3600銀爵16GB x 2，采用了海力士原裝CJR顆粒。

? ? ? ?金百達DDR4 3600銀爵主打高性價比，所以沒有那么多花里胡哨的設計，沒有RGB，散熱裝甲也只是做了簡單設計，不過銀色也是照顧了現在的白色系裝機方案。

? ? ? ?內部PCB為綠色，雙面顆粒設計3600Mhz頻率下，時序?yàn)?8-22-22-44。

? ? ? 尺寸高度相對燈條就矮了很多，可以兼容幾乎全部的風冷散熱器。

? ? ?電源這次選擇了振華SUPER FLOWER LG 650W金牌全模電源，雖然本次裝機整體性能不算太強，不過還是求穩一些，650W功率也能保證后續升級4070毫無壓力。

? ? ? 10年保固、日系高品質電容、獨有的九宮格專利設計以及全水晶接口、接近80Plus白金效能，都是LG 650的亮點，此外振華LG650內部也采用了多國一些品牌用料來保障產品的良好運行，有著更穩定的功率輸出。

? ? ? LG650采用了動態液壓軸承FDB風扇，風扇直徑13.5cm，可以獲得更強的散熱效果，同時保證較低的噪音。

? ? ? 13490F發熱量不高，理論上單塔單風扇風冷散熱器就可以壓制，這里也是為了整體呈現的飽滿一些，選用了喬思伯的CR3000雙塔風冷散熱。

? ? ? 喬思伯CR3000整體高度160mm，標準雙塔結構，為內存做了兼容設計，標配兩把12CM PWM風扇，標稱轉速600~1500RPM，采用了液壓軸承設計。

? ? ? 頂部采用了白色裝飾頂蓋，上下各有無限棱鏡設計，以及喬思伯的發光logo，其表面還做了碳纖維紋路設計。

? ? ? 七熱管設計，理論上可以壓制TDP 260W處理器，處理器接觸面為焊接銅底底座，表面采用了CNC工藝，熱管和鰭片也通過穿Fin工藝?yán)慰窟B接在了一起。

? ? ? 機箱散熱風扇選擇了喬思伯自家的積木風扇ZF120，有正向和反向兩種型號，方便搭建海景房機箱，走線也會整潔很多。

? ? ?ZF120采用了液壓軸承，設計為靜音風扇，轉速僅為500～1500 RPM±10%，全速運轉噪音也可以控制在30分貝以下。

? ? ?機箱來自喬思伯的TK-1星艦艙，不過我一般更喜歡稱之為魚缸，最大的特點就是透明全景設計，采用的熱彎玻璃工藝，呈現的效果很有意思。

? ? ?TK-1整體呈現正方向箱體，不過體積并不算太大。

? ? ? TK-1正面玻璃下方設計了一小塊凸出的位置，就算是固定玻璃的四顆螺絲擰下，也不會直接滑落，避免摔碎。 ? ?

? ? ?TK-1整體做工不錯，支持240水冷，支持最多兩個3.5英寸機械硬盤，電源也可以使用不超過220MM的ATX電源，只是對于顯卡支持略短，僅可以放下最長280mm的顯卡。

? ? ? 接口三個，C口A口音頻各一個，背部和側面也可以看到大量的進氣孔洞。

? ? ?頂部的240冷排位兼風扇位，底部風扇位下方還配備了磁吸防塵網。 ? ?

? ? ?裝機以及注意事項

? ? ? ?得益于TK-1近乎半開放的設計，以及箱體本身空間較為寬敞，裝機過程唯一建議就是電源最后安裝，背部有著足夠的空間可以理線，不理線蓋上背板也是看不出來的。

性能&游戲幀率測試

? ? ? CPU-Z驗明正身，6P+4E核心參數，TPD 65W，以及熟悉不能再熟悉的10納米工藝。

? ? ? CPU-Z跑分成績，單核755，多核6639，單核性能挺強。

? ? ? ?Intel 13490F R15單核跑分264cb，多核2350cb；R20單核712cb，多核6108cb；R23單核1860pts，多核15561pts。

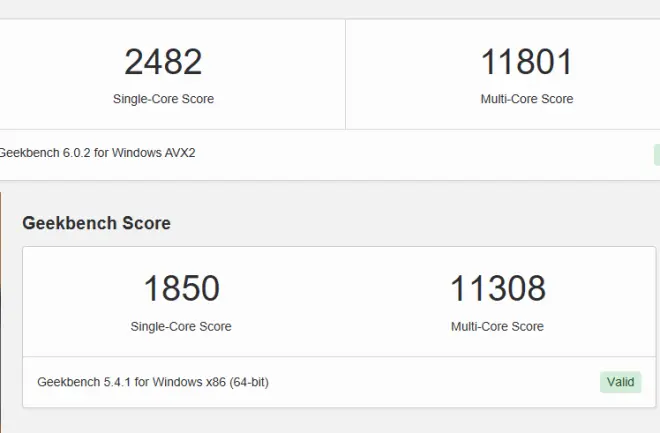

? ? ? GeekBench5跑分，單核1850，多核11308；GeekBench6跑分，單核2482，多核11801。

? ? ? V-RAY測試跑分10939，GPU RTX單獨跑分1701，處理器和GPU協同 GPU CUDA跑分1451。

? ? ? PC MARK10 Extended總分10063分，游戲環節最高，為19703分，配置整體屬于中高端。

? ? ? 3D MARK跑分參考數值：

? ? ? ?Time Spy Extreme得分4929（顯卡4823），Time Spy得分10582（顯卡10348），F(xiàn)ire Strike得分 22098（顯卡27705），F(xiàn)ire Strike Extreme得分12251（顯卡12923），F(xiàn)ire Strike Ultra 得分5815（顯卡5548）。

? ? ? 3D Mark Port Royal測試，顯卡得分5853分。

? ? ? DLSS幀率測試，2k分辨率性能模式，成績從27幀提升到95幀。

? ? ? ?金百達DDR4 3600銀爵 16GB X2，加載XMP文件，3600Mhz頻率下，讀寫速度為50G/50G以及51G，延遲85.5ns，這此刻時序方面為CL18-22-22-42。

? ? Time Spy壓力測試，99.6%成績輕松通過。

? ? ?室溫27度，雙拷19分鐘測試環節，處理器核心溫度平均81度，封裝溫度87度，處理器平均功耗128W，峰值134W。

? ? ?顯卡平均溫度61度，功耗平均114W。

? ? ? 簡單測試了下1080P和2K分辨率下的三款游戲的幀率，（看門狗運行在次畫質下，在最高畫質下，8G顯存會爆顯存）其中在2K分辨率場景下，開啟了DLSS后，也有一戰之力，部分游戲甚至可以達到三位數的平均幀率，不過在不支持DLSS的游戲場景中，還是建議老老實實在1080P分辨率下進行游戲。 ?

? ? ? 本次裝機就分享這么多了，整體性能中等，配置以外觀為主，喬思伯TK-1整體設計還是蠻適合不追求極致顯卡性能，但是對于外觀有著一定個性需求的用戶。 ? ? ?
