首先介紹兩款用于測試的工具

宏宇泰的 usb轉422或485 模塊.
非常好用!!! (目前手上的這一塊很好用.)
usb免驅動,插到電腦上就可以識別. 而且很少有亂碼.
自動識別,能夠檢測到是485還是422.并且接反了也能自適應.

接口:
T+? (A)? : 這里可以充當4線485的發送正(T+); 也可以充當2線485的正(A);
T-?? (B)? : 這里可以充當4線485的發送負(T-);? 也可以充當2線485的負(B);
R+??????? : 這里可以充當4線485的接收正;
R-???????? : 這里可以充當4線485的接收負;

另一個模塊就是MOXA的232轉422或485了.
不是特別好用,有時候會有亂碼,然后要接電源輔助一下.
也許是我手上的這個年代久遠了...

接口:(下圖中標號可能有點模糊,依次如下)
T+???????????? : 這里可以充當4線485的發送正(T+);
T-????????????? : 這里可以充當4線485的發送負(T-);
R+? (D+) ? : 這里可以充當4線485的接收正(R+); 也可以充當2線485的正(D+);
R-?? (D-)? ? : 這里可以充當4線485的接收負(R-);? 也可以充當2線485的負(D-);

沒錯, 不同廠家設計不一樣
接線的標號也可能不一樣,大體功能是一樣的.
不需要在意這些細節...

這里4線485和2線485是不一樣的.
4線485是有兩對差分線,可以實現全雙工.一對承擔發送,一對承擔接收.
2線485是有一對差分線,只能半雙工,它及承擔發送也承擔接收.
至于4線和2線,肯定會有不同.
它是怎么識別的呢?
"宏宇泰"模塊是自動識別的.
"moxa"模塊是需要撥碼實現的.

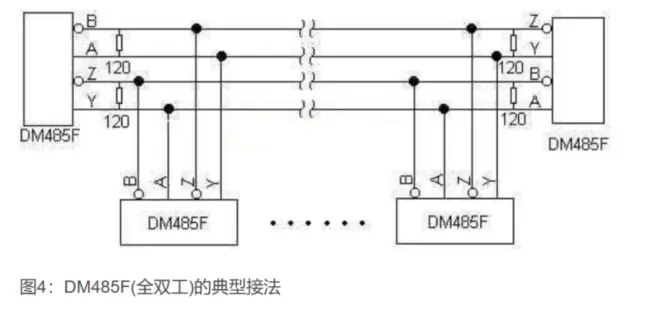

通常用的接法:
(因?yàn)椴煌瑥S(chǎng)家生成的模塊不一樣,有的廠家可能是 T+,T-,R+,R- ; 也有的廠家是A,B,C,D; 還有的廠家是A,B,Y,Z;? 很容易讓人搞暈...,標號是什么可能會變,接線的原理其實是相同的)

其實:

A,就是R+
B,就是R-
Y,就是T+
Z,就是T-

上面是485的接線,
422和485到底是什么樣的關系呢?

485是從422的基礎上發展來的.要比422更加先進一些.(兩者相仿)
RS-485是-7V至+12V之間，而RS-422在-7V至+7V之間，RS- 485接納器最小輸入阻抗為12k，RS-422是4k；RS-485滿足一切RS-422的標準，所以RS-485的驅動器能夠用在RS-422網絡中使用.
422和4線485還是有所不同的,moxa模塊上就有多個撥碼開關來調整不同模式...

另外,其實,422可以轉換成2線485的.
422也有:
A,就是R+
B,就是R-
Y,就是T+
Z,就是T-

422,把接收正和發送正接在一起, A和Y接在一起. 組成2線485的正.
422,把接收負和發送負接在一起,B和Z接在一起. 組成2線485的負.
然后422就可以變成2根線,與2線485連接,進行通信了...
