【電吉他「?jìng)巍拱倏啤窟@次全部都是琴身！
上集回顧：
這期的內容是電吉他主體結構的最后一部分：琴身！
由于琴身的內容比較多，所以單獨撐了一整篇，結合上之前兩篇：
【電吉他「?jìng)巍拱倏啤堪倏坪?jiǎn)介、電吉他結構、琴弦
就是完整的電吉他結構介紹啦。
琴身：
電吉他除去琴頸的主體部分是電吉他的琴身。與傳統的吉他不同，電吉他聲音的產生、放大不依賴于共鳴箱的共鳴，因此無須設計空心琴體，出于外形、聲學等一系列因素的影響，大部分電吉他擁有實心或半空心琴身。
電吉他琴身相關的主要內容包括：琴身結構、材料、貼面、琴頸固定結構、琴身槽位、漆面、拾音器、旋鈕與開關、電路元件、琴橋、背帶釘、護板以及其他附件。
琴身結構：
電吉他琴身是由一塊或多塊木料拼接而成，木料之間通過專用膠水粘合。使用的膠水為樂器制作專用的膠水，同樣也用在電吉他其他所有需要用膠水粘合的結構部分。（傳統工藝中常用的膠水為皮膠，現代量產電吉他的粘合基本采用樂器專用的工業合成膠水。）一般來說，由于拼接的琴身無法保證各個木料部分聲學特性一致，且拼接處會讓震動受到損失，因此在木材品種級別相同的前提下，拼接的木料數量越少，電吉他音色、延音越穩定。
電吉他琴身有實心（Solid）、半空心（Semi-Hollow）、空心（Hollow）等不同的結構。實心電吉他由Gibson最先發明，并且現在也十分常見，這種琴琴身就是實心木料；半空心電吉他的琴身內部存在不同程度、不同方式的鏤空，這種半空心結構主要目的是通過減少木料，減輕吉他的重量和生產成本。隨著技術發展，有些半空心結構還提供額外的聲學功能，如加長延音、調整音色等；空心電吉他在形態上類似電吉他，也安裝拾音器拾音，但有共鳴箱和發聲用的音孔。
材料：
電吉他琴身的木材選用是影響電吉他音色的主要因素之一。常見的琴身（或琴身貼面）制作會使用的木料有：梣木(Ash)，椴木(Basswood)，榿木(Alder)，桃花芯木(Mahogany)，楓木(Maple) 等等。
盡管幾個重要品種的木材會有一些音色上的固定觀念（如桃花芯木音色偏暖，楓木音色偏亮等），電吉他的音色還是很綜合的取決于各部分的設計配合，因此音色與木料對應關系并不十分確定，還是以實聽為準。
不同型號的琴身會有常用的木材，如Fender Stratocaster常用榿木，F(xiàn)ender Telecaster常用梣木，Les Paul常用桃花芯木，Ibanez RG常用椴木等，但具體木材的選用還是取決于設計目的與喜好。
貼面（Laminate top）：
部分電吉他琴身，正面的一層數毫米厚的木材，被稱為貼面。貼面起到的主要功能有：遮擋半空心電或空心吉他的鏤空、提升美觀性、調整吉他音色。貼面一般由兩片對稱木板左右拼接而成，并且可以選擇各類獨特的紋理，覆蓋在電吉他琴身表面起到裝飾作用。貼面的選材與琴身主體木料選材的情況基本類似。
琴頸固定方式：
電吉他琴頸固定在琴身上的方式主要有三種：螺栓固定，膠合固定，通體琴頸，前兩者都需要在琴身與琴頸接合的位置，于琴身上提前開槽用于固定琴頸，具體槽位的尺寸取決于固定的琴頸末尾固定端的形狀與尺寸。
螺釘固定，指通過3至4根螺栓，從琴身背面穿過，釘入琴頸背面。常見于Fender Telecaster, Fender Stratocaster 等吉他。
膠合固定，指通過膠水，將琴頸與琴身膠合，固定于特定位置。此種方式相比螺釘固定出現時間更早，制作成本更高，并且相對不易于維修。常見于Gibson Les Paul 等吉他。
通體琴頸，指琴頸末端做長做寬直至琴身末尾，并膠合兩塊木料在琴頸的延伸部分，共同組成琴身，琴橋安裝在琴頸的延伸部分。由于制作成本高昂且難以維修，因此并不常見。
拾音器（Pickups）：

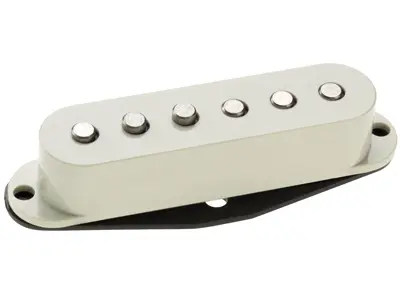

電吉他的核心零部件之一，用于采集琴弦的震動轉化并為模擬信號（電信號）以便輸出。電吉他一般有1~3個拾音器，常見的拾音器設計有單線圈（Single Coil）和雙線圈（Humbucker）兩種。
需要注意，電吉他拾音器的尺寸和設計并非完全對應，有單線圈尺寸的雙線圈拾音器，也有雙線圈尺寸的單線圈拾音器。
拾音器按照工作方式可分類為主動拾音器和被動拾音器，其中被動拾音器于1924由Gibson公司的工程師發明，主動拾音器則是由EMG公司于1976年發明。
按照線圈結構分類為單線圈拾音器和雙線圈拾音器，拾音器起初為單線圈設計，為了解決單線圈設計在當時引起的噪音問題，Gibson的工程師Seth Lover于上世紀50年代發明了雙線圈拾音器。拾音器轉化輸出的信號在最終輸出之前仍要經過電吉他電路的處理。常識來說，單線圈拾音器的音色“亮”且“薄”；雙線圈拾音器的音色“暗”且“厚”。拾音器在琴身所在的位置也影響著拾取到的音色，越靠近琴頸，音色越暗、厚，反之越靠近琴橋，音色越亮、薄。
拾音器由導體線圈，被線圈圍繞的多個（一般等于或者2倍于琴弦數量）磁體，以及固定這些零件的框架組成。通過線圈圍繞磁體可以使拾音器形成穩定磁場，磁場使金屬琴弦磁化，琴弦本身也產生一磁場，琴弦產生的磁場隨琴弦震動而運動，導致線圈內磁通量不斷變化，依照電磁感應原理生成對應變化的電動勢。拾音器磁體和線圈的材料，線圈的匝數，磁體和琴弦的距離，線圈的繞線方式以及結構件的材料和樣式都會影響到拾音器的音色。
如果簡化電吉他的電路（從拾音器到控制電路到輸出接口），可以將它看成一個簡單的RLC諧振電路模型，各個元器件的參數影響著電路模型內的R、L、C三個參數，從而影響輸出信號的諧振頻率點。諧振頻率點附近的泛音會被放大（基音則不受影響），遠離諧振頻率點的泛音則會快速衰減。拾音器本身的電學特性影響了拾音器的音色，簡單理解為：諧振頻率點越高，高頻區泛音增益越多，音色越“亮”；反之音色越“暗”[14]。諧振點兩側曲線衰減越快，音色越“薄”；反之音色越“厚”。
有關電吉他拾音器的其他內容可以參考叉燒網的數篇相關文章：https://www.exound.com/articles/20a03e2e-114a-4c26-8893-4b7095921487
琴橋（Bridge）：
位于琴身最末端，固定了琴弦的另一頭的裝置。電吉他琴橋可分為固定琴橋（Fixed Hard Tail），或顫音琴橋（Tremolo）。
電吉他琴弦的末端固定結構由兩部分組成，支撐琴弦靠尾段部分，確定有效弦長的琴橋（Bridge，類似于小提琴琴碼的作用），以及固定琴弦最末端的拉弦板（Tailpiece，類似于小提琴拉弦板的作用）。但是在電吉他上需要兩者同時使用才能使電吉他正常工作，并且設計上也經常將二者合并在一個零件上，因此統稱為琴橋。與木吉他不同，電吉他的琴橋部分可以通過機械結構進行微調，從而改變有效弦長。
固定琴橋在安裝琴弦正確調音后，整個琴橋和拉弦板的位置原則上不能移動或轉動，琴橋通過螺釘或其他方式固定在琴身上。通常認為固定琴橋相比顫音琴橋有更好的延音和音準，結構也更簡單易與維護。
固定琴橋可分為三類固定方式，硬尾固定（Hard-tail），浮動固定（Floating tailpiece），穿體固定（String-through body）；
硬尾固定，指琴橋和拉弦板被制作成一個或數個零件，一起固定在琴身表面。常見硬尾固定的琴有Gibson的LP、SG等。
浮動固定，類似小提琴的固定結構，琴橋和拉弦板分別制作為兩個零件，琴橋固定在琴身表面，拉弦板固定在琴尾部。常見浮動固定的琴有Gretsch的電吉他。
穿體固定，琴橋和拉弦板被制作成兩個零件，琴橋固定在琴身表面，拉弦板則安裝在琴身背面，琴弦末端固定在拉弦板，琴弦則穿過琴身到達表面并壓在琴橋上。常見的傳體固定吉他有Fender Telecaster。
顫音琴橋在安裝琴弦正確調音后，仍然可以使琴橋或拉弦板產生位移或轉動，吉他手可以通過搖把（Vibrato Arm）帶動顫音琴橋以某個固定點為軸心轉動，具體的轉動位置以及產生的影響隨設計改變，搖把的正確使用方式是向下壓或向上拉，轉動的設計只是為了方便吉他手在不同角度都可以使用搖把。顫音琴橋可以提供固定琴橋所沒有的大范圍升降調，因此也帶來了更豐富的演奏效果。但由于琴橋本身不固定，顫音琴橋在音準上不及固定琴橋，并且在多次使用搖把進行顫音后可能會出現走音的情況，而復雜的機械設計也讓顫音琴橋的維護保養更為復雜（包括換弦、調音等）。
顫音琴橋以及它的完整附件構成了電吉他的顫音系統（Vibrato systems），根據功能可分為單搖或雙搖：
雙搖，即可以使音調變高或變低的顫音琴橋設計。雙搖琴橋沿轉軸，可以往常態位置的兩個方向轉動，從而實現拉高或壓低音調。最早的Stratocaster即為五彈簧的雙搖琴橋。
單搖，即僅能使音調變低的顫音琴橋設計或僅能使音調變高的顫音琴橋設計。單搖琴橋沿轉軸，可以往常態位置的一個方向轉動。由于早期的Stratocaster的雙搖琴橋設計會有較為明顯的走音問題，一些吉他手拆除了拉高音調的復位彈簧，并將琴橋后方下端墊高，使常態位置固定住，從而只能往低音搖動琴橋，這成了后期單搖琴橋的靈感來源。
大多數顫音系統都類似于兩種設計：Bigsby Vibrato Tailpiece，F(xiàn)ender Synchronized Tremolo：
Bigsby Vibrato Tailpiece，通過轉動拉弦板，改變弦上拉力而改變音調，Bigsby顫音琴橋設計首先是浮動琴橋的設計，許多拱面吉他（如有f孔的爵士吉他或電吉他，Gibson LP或Gretsch的吉他等）都選用了這類設計，因?yàn)橄啾攘硪环N，整個顫音系統的硬件都被安裝在琴身表面，對琴身本身的設計不造成影響。
Fender Synchronized Tremolo，同過轉動琴橋，同時改變弦上拉力和有效弦長從而改變音調，相比Bigsby擁有更大的變調范圍，而拉弦板和琴橋需要被制作成一個零件（類似硬尾固定）。此類顫音琴橋在不同品牌的吉他公司都有不同的變種和發展，如Fender、Ibanez等；同時也有大量第三方配件廠商專門生產此類琴橋，如Floyd Rose、Gotoh等。
琴身槽位：
電吉他琴身正面需要為安裝拾音器開槽，拾音器的槽位尺寸取決于要安裝的拾音器的尺寸，但通常會選擇一個較為通用的尺寸以保證可以適應安裝各類拾音器。如部分Telecaster雖然安裝了兩個單線圈拾音器，但琴身準備的兩個槽位足以各容納一個雙線圈拾音器。
除去拾音器以外，電吉他的一系列電路、電器元件有兩個常見的固定位置：
固定在護板背面，如Fender的Stratocaster等電吉他，這種設計需要在琴身正面的對應位置開槽，用于容納電路以及電氣元件。
固定在琴身背面獨立開槽的空間內，如Gibson、Ibanez等品牌的大部分電吉他，電路和電氣元件的固定槽位需要單獨的蓋板遮蓋，蓋板通過螺釘固定在琴身背面。如果選用此種方式，還需要在琴身正面打孔和槽，用于將控制旋鈕和開關從下方伸出。
除去電路布置預留的空間，電吉他還需要在琴身開孔，用于安裝輸出接口。一般電吉他會將槽開于琴身側面，而Stratocaster型琴身則是開在琴身正面斜向打孔。
漆面（Finish）：
電吉他表面噴涂的漆，起到保護木料、提升美觀性、提升手感的作用。電吉他的除指板以外，其它部分一般都有噴涂漆面，在此一并說明。
從質感上，電吉他漆面可分為：清漆(Gloss finish/Varnishes)，硝基漆(Stain finish/Lacquer)。清漆視覺上有光澤感，表面光滑類似鋼琴烤漆面，如果演奏時有手汗則有可能出現粘滯；硝基漆視覺上沒有明顯光澤感，類似于細膩的磨砂質感，手感相對更為順滑。
不同的漆面透明度不同，有較高透明度的漆面用于電吉他，可以透出木材本身的紋路（即使是有色漆也可以由有透明度，顯示出的紋路則為染色后的樣子），常用在有精美紋路的木料上；不透明的漆則可以顯示各類漆面效果，如漸變、褪色、珠光、金屬色澤等。
旋鈕與開關（Controls）：
通常電吉他都有數個旋鈕和開關來控制電路的某幾個參數，從而控制輸出的聲音。不同的吉他之間旋鈕與開關的配置、工作邏輯都會有很大的不同，但一般都是由最常見的兩種旋鈕和一種開關組合而成：
音量旋鈕，控制電吉他輸出的音量大小，也會影響電吉他音色的失真程度；
音色旋鈕，控制電吉他輸出音色的“亮”與“暗”，音色旋鈕的工作邏輯有一次性控制最終的輸出音色，或者分幾個音色旋鈕控制幾個拾音器的音色等不同設計；
換檔開關，用于選擇工作的拾音器，換檔開關可以選擇某一個或某幾個拾音器工作，如果有雙線圈拾音器，則可以設計為雙線圈中某一個線圈工作或某一個線圈與另一個拾音器同時工作。
音量旋鈕和音色旋鈕內部都是電位器，音量旋鈕通常是對數控制（旋鈕旋轉到一定角度后電位器阻值迅速增大），音色旋鈕則有線性（電位器阻值和旋轉過的角度線性變化）和對數控制兩種。
其他常見的旋鈕與開關有：切單開關，一般內置在旋鈕內，通過提拉、摁下旋鈕來切換狀態，可以將雙線圈拾音器中的一個線圈關閉輸出，從而模擬單線圈拾音器的音色；斷音按鈕，通過按下一個按鈕來停止電吉他的聲音輸出，但維持電信號的產生，放開摁鈕后則可以馬上恢復聲音，從而實現干脆的斷音、恢復的聲音效果。
電路元件：
在此用指除拾音器和開關、旋鈕以外的電子元器件以及其附件，包括（但可能不限于）：
電線：用于元器件之間的連接，通常為雙絞線以起到抗干擾作用；
6.35mm音頻接口（大二芯、、非平衡、母接口）：用于連接大二芯6.35mm音頻線，向外輸出電吉他的聲音信號，電吉他的輸出接口；
電氣元件：電吉他電路中用到的電容、電阻、電感等元件；
屏蔽：為保證不受干擾影響，電吉他琴身槽位內還會準備一層屏蔽層，用一層導電材料完整的包裹槽位內壁，起到電磁屏蔽的作用，屏蔽層可以是一層薄的金屬箔（常見為銅箔因?yàn)殡娮杪实停┗蛘咛刂频膶?dǎo)電涂料，屏蔽層如果有沒有覆蓋到的漏洞則會導致外界干擾信號使電吉他出現雜音和噪聲；
接地：電吉他電路元件需要在琴身內部接地，一般做法是將接地線連接到一顆螺釘上，并鉆入琴身的木頭里實現接地，屏蔽層由于直接貼在木質琴身上，無須特殊接地。
背帶釘：
在琴身頂端和尾端各有一個的金屬零件，用以連接安裝背帶，以類似紐扣的形式固定背帶，本身則是通過螺釘固定在琴身上。隨著技術發展，出現了通過機械結構可以快速拆裝的背帶釘（不需要像傳統的背帶釘一樣把背帶扣到紐扣結構里）。這種背帶釘往往分為兩部分，分別固定在琴身和背帶上，連接時可直接互相扣合并且不會因背帶和琴的相對運動而松動，拆卸時可以通過特殊機械結構用類似開關的形式拆卸。
護板：
安裝在琴身正面的塑料（或其他材料）板。護板主要起到兩大功能：
防止演奏或平時的刮擦在琴身正面留下劃痕，起保護作用；
用于固定電路、旋鈕與開關、拾音器，將這些電子設備安裝在護板上后再將護板安裝在琴身上，這一設計由Fender最早在Stratocaster上提出，有效簡化了生產流程，降低了琴的制造成本。
電吉他背面的蓋板主要起到遮蓋作用，用以遮蓋為電路、電池倉和顫音琴橋預留的槽位，同時也對槽內的零件起到保護作用，但說護板一般指正面的護板。
其他附件：
主要指以上未提到的一些輔助零件，由于不同吉他設計不同，出現在琴身上的零件也會有所區別，如有些琴正面有花紋貼面則不會準備正面護板，而搖把就只會隨顫音琴橋的琴一起附帶。
馬后炮：
電吉他本體的介紹基本就到這里告一段落，之后如果有更新，應該會是電吉他周邊一系列設備的介紹，可能是箱子和效果器，也可能是一些錄制、演出用的設備，內容上還是一如既往本著分享/求教的心態介紹一下大概，希望能給大家一個再深入去了解這個樂器、以及涉及它的一系列文化的動力。
