Lesson 5 Report and Graph Manager

對應官方文檔：https://help.agi.com/stk/11.6.1/index.htm#training/StartReportGraph.htm

本節將帶大家認識 報告和圖表管理器 (Report and Graph Manager)。以 LLA positon (經度、維度和高度位置) 報告生成為例，使用管理器的功能。

打開報告和圖表管理器

點擊數據欄中的 Report & Graph Manager 按鈕。

或者點擊菜單欄當中的 Analysis>Report & Graph Manager。

選擇對象

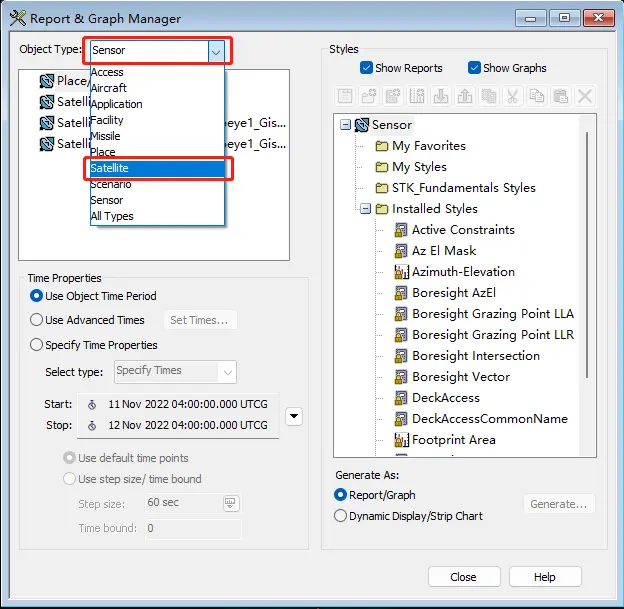

在彈出窗口中，選擇合適的對象類型。

本例中，對象類型 (Object Type) 選擇衛星 (Satelite)。

展示報告

在左側欄中，選中想要查看報告的衛星。右側欄中，僅勾選 Show Reports 選項。STK 中預置了很多的報告類型，展開 Installed Styles 以查看預置的報告。

向下滾動找到 LLA Position，點擊生成 (Generate)。

新彈出的窗口即為 LLA Position 報告。同樣的，我們可以使用 Lesson 4 中提到的方法保存報告快照。

使用快照管理器 (Qucik Report Manager) 快速查看保存的報告快照。

展示圖表

上述信息也可使用圖表進行展示。

回到報告和圖表管理器，右側欄僅勾選 Show Graphs 選項。在下方預置的圖表中，選擇 LLA Position，點擊 Generate 生成。

新彈出的窗口即為衛星的 LLA Position 數據圖表。同樣的，也可以為該圖表保存報告快照。

保存后，可通過快照管理器查看該報告。圖表報告的圖表會和數據報告略有不同。

自定義報告樣式

剛才，我們看到 STK 中已經預置了很多種報告樣式。我們也可以自定義自己的報告樣式。

返回圖形和報告管理器。右側欄點擊 STK_Fundamentals Styles，以在該文件夾中生成自定義報告。點擊上方的創建新報告樣式 (Create new report style) 按鈕。

在 STK_Fundamentals Styles 下生成了一個新的報告樣式，將其重命名為 Custom Report。

在新彈出的窗口中，左側顯示當前的對象可用的數據。本例中想在報告中插入笛卡爾位置 (Catesian Position)。首先在搜索欄中輸入 Catesian，點擊 Filter 過濾可用數據。

展開 Cartesion Posirion，接下來展開 Fixed 文件夾。鼠標左鍵點擊 Time，按住 Shift 在點擊 z 以勾選從 Time 到 z 的四個數據。點擊右側的藍色箭頭，將該字段數據加入自定義報告中。

點擊 OK 保存該自定義報告。
