作者 李志?原文推送于2018年1月18日

目錄

一．項目概況

二．室內綜合管線布置

三．空調水暖井具體位置及大小確定

四．空調通風及防排煙豎井位置確定

一．項目概況

本項目用地面積5.79萬平方米，總建筑面積10.34萬平方米，建筑高度為20.7米；地上3層下地1層其中地下一層層高5.2米（汽車卸貨區3.6米；其余走道2.8米）；1A層~1B層高是5.3米（凈高3.5米）,2層層高5.1米（凈高3.3米），3層層高5.0米（凈高3.3米）；4層健身房層高是2.8米（凈高2.5米）。一個集購物中心、休閑文化娛樂為一體的大型商業公建綜合體項目。

二．室內綜合管線布置

1、做好綜合管線的最重要的條件

1）了解給排水專業（給水、排水、消火栓、噴淋）管道的原理與布置方式。（步行街內主要布置的是步行街噴淋主管道DN150，其余管道均布置在上鋪內）

2）了解電氣專業強電（消防用和非消防用）和弱電（消防用 和非消防用，步行街處主要是強電非消防用及弱電非消防用，因?yàn)槿f達所有消防用風機均設置在屋頂，因此電氣專業的消防強電及消防弱電橋架均設置在屋頂及地下室。電氣專業在步行街內布置的橋架高度均為150mm）。

3）了解結構專業梁的高度及形式。（井字梁、米字梁、無梁樓板等形式）

4）詳細計算設備專業高度。（本項目中地下一層汽車到0.8米/1.6米；1A~1B層5.3m-3.5m(凈高)-0.8~1.0m梁高-0.05m墊層-0.2m裝飾(燈具高度一般在0.1~0.2m) =0.75m/0.55m

2層5.1-3.3--0.8~1.0m-0.05-0.2=0.75/0.55

3層5.0m-3.3m(凈高)-0.8~1.0m梁高-0.05m墊層-0.2m裝飾(燈具高度一般在0.1~0.2m)=0.65m/0.45m

5）必須牢記設備尺寸；本項目中步行街處用的吊裝空調機組型為05、06、08尺寸分別為940x1500x508;940x1750x508；980x2250x508；特別是空調機組高度。

2、當了解以上參數后就可以很快判斷出綜合管道怎么布置才能滿足凈高要求；

例如：1）布置在三層綜合管道 布置時吊裝空調機組附近不允許與電氣橋架上下重疊布置（見圖-1）；

圖-1

2）吊裝空調機組不得布置在1米梁下但是可以布置在0.8米的梁下面（見圖-2）；

圖-2

3）為了更好滿足凈高盡量將空調機組布置在梁窩內（見圖-3）；

圖-3

4）為了更好的滿足設備及電氣橋架檢修要求電氣橋架盡量向下重疊布置兩排。

圖4-1 △施工錯誤做法? ?電氣橋架布置在遠離檢修帶

圖4-2?△施工錯誤做法 ? 電氣橋架布置在吊裝空調機組上面

3、管線綜合剖面圖

圖-5

圖-6

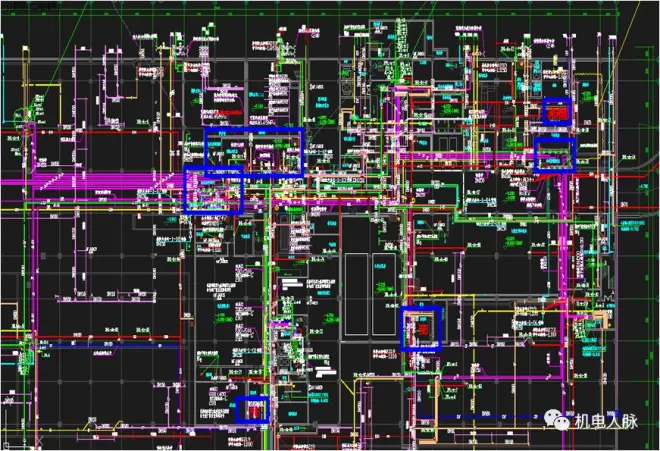

4、地下室綜合管線重點介紹

地下室管線綜合比地上更為復雜，其主要包括以下內容：

1）電氣專業：電氣專業在地下室設備用房主要為：

變配電室（所）：從配電所出來的橋架為消防強電及非消防強電用及電氣母線。大大小小的橋架很多，都是從變配電室四周出來。

弱電機房：非消防弱電橋架均從此機房出來。

消防控制室（慧云機房）：非消防用弱電橋架從此出來。

柴油發電機房：柴油機排煙管道及母線排均從柴油發電機房引入變配電室。

2）給排水專業：主要是：

生活水泵房：給水管道從水泵房出來：

消防水泵房：消火栓管道、噴淋管道均從此泵房出來。

隔油間：從上面餐飲排下來的油管道均進入隔油間。

3）暖通專業：主要是：

制冷機房：進出制冷機房的母線排；冷凍水冷卻水管道。

換熱站：進出換熱站供熱管道。

圖-7

圖-8?

圖-9

5、管線綜合的目的

1）能夠準確把握建筑中哪些地方是管線復雜的部位；

2）施工交底時能夠向施工單位及甲方詳細講解管道交叉處怎么處理，可以作為施工單位參考用。（有時施工單位施工同志根據現場實際情況的辦法更多一些）。

3）時刻提醒設計人員水、暖、電各專業人員及時與現場溝通。

6、對綜合管線的總結

1）綜合管線做的準確與否直接影響建筑凈高。

2）管綜是設備專業每個人的責任而非暖通專業一個人的責任。

3）由于后期建筑功能房間的變更導致各個專業管道變化，管綜還要重新繪制，變更幾次后設備專業積極性降低，且施工單位較多不會安裝管綜施工導致各個專業做管綜積極性不高。

4）現在由于BIM的配合導致設計人員對管綜不重視，其實不然，即使有BIM專業配合也是需要設計人員做管綜，因?yàn)橹挥凶隽斯芫C才知道哪里是需要重點注意的地方，才知道BIM專業做的是否合理。很多BIM專業人員并非設備專業人，對設備專業管線了解不清楚特別是對空調機組尺寸等把握不準確，對結構梁沒有深刻了解導致管綜實際施工遇見很多問題。

5）走道、連廊、管廊等綜合管線是難點。

從以上五點可知；即使有BIM專業，管綜對建筑凈高的滿足依然有很關鍵作用。

三．空調水暖井具體位置及大小確定

1、空調水暖井大小及位置不僅直接影響本專業管線布置而且還會影響建筑布局與有效空間的利用。

2、空調水暖井具體位置確定要把握以下幾點：

1）一個防火分區盡量布置一個及以上水暖井，水暖井作用半徑根據空調水管 異程連接保證不平衡率在15%以內為原則小于30~40米作用半徑為宜。（見圖-10）

2）管井要布置在公共區域，為方便后期檢修不影響其他用戶，千萬不要布置在小商鋪里面（圖-10）

3）盡量布置在樓梯間附近或靠近樓梯間布置，以方便上下貫通。（圖-10）

4）水管井盡量布置在整個服務區的中心位置以減少空調水管、給排 水管道作用半徑，減少水泵揚程，減小不平衡率。

5）盡量不要占用使用空間，以保證建筑面積的有效利用。

6）利用建筑邊角料等不規則位置作為管井位置。

圖-10

3、空調水暖井大小準確與否直接影響后期使用及后期各個專業修改。

1）水暖管井中管道個數的確定：

給排水專業：一般為12~15根管道：分別為消防商鋪噴淋管道2~3根DN150、步行街噴淋管道1根及以上DN150、窗玻璃噴淋管道1根DN150，消防水炮管道1根DN150;虹吸雨水管道1根及以上DN100~150;水流指示器后及末端試水閥排廢水管道各一根DN100、生活給水管道一個DN100、通氣管道1根DN150、管井內排水管道一根DN75~100、最頂層消防水箱到地下室自噴報警閥間一根DN100.

暖通專業：管道井內根數 一般為4~8根；特別要注意有冷卻水管道的管井，由于冷卻水管道管徑大，所占管井面積大。

因此水暖井大小要容納 16~23根管道，每根管道按照0.2m2預留管井，則每個管井一般為3.2~4.6m2之間不等（異型管井除外）。

注意；一般水暖井與電氣強弱電井相鄰布置，因此注意長條形為滿足現場施工方便及水管道進出管井方便，盡量使水管道從水井長邊接出。

四．空調通風及防排煙豎井位置確定

1、空調通風及防排煙豎井位置確定不僅直接影響本專業管線布置而且還會影響建筑布局與有效空間的利用。

2、空調通風及防排煙豎井要把握以下幾點

1）一個防火分區盡量布置一個及以上空調通風及防排煙豎井（見圖-11）

2）盡量布置在樓梯間附近或靠近樓梯間布置，以方便上下貫通。（圖-11）

3）空調通風及防排煙豎井盡量布置在整個服務區的中心位置以減少風機揚程，減少耗電量，減少風管尺寸減少漏風量。（見圖-11）

4）盡量不要占用使用空間，以保證建筑面積的有效利用。

5）利用建筑邊角料等不規則位置作為管井位置。

6）新風井盡量與排風井距離大于10米，盡量不要在屋面拉風管滿足10米，因?yàn)槲菝骘L(fēng)機設備較多很難實現。（見圖-11）

圖-11

3、空調通風及防排煙豎井位置準確與否直接影響后期使用及后期各個專業修改。

本篇文章由作者原創，授權機電人脈發布，由機電人脈整理，略有調改，分享經驗供學習！感謝作者提供的素材，感謝您的閱讀
