一、產品介紹

智能型懸浮物傳感器是一款采用RS485通訊接口和標準Modbus協議的智能水質傳感器。 該傳感器基于組合紅外吸收散射光線法，應用ISO7027方法可以連續精確測定懸浮物/污泥濃度。按照ISO7027紅外雙散射光線技術不受色度影響測定懸浮物/污泥濃度值。根據使用環境可以選配帶自清洗功能。數據穩定，性能可靠；內設自診功能，保證數據準確；安裝和校正簡單。該傳感器具有免維護、抗干擾能力強等優點。廣泛應用于地表水、市政污水、工業廢水、污水 處理、自來水廠、過程控制等領域。

二、工作原理

智能型懸浮物傳感器采用散射光式懸浮物測量法原理設計制作而成。當一束光束射入水樣時，由于水樣中懸浮物質使光產生散射，通過測量后向散射光的強度，并與內部標定值進行比對，從而計算出水樣中的懸浮物，經過線性化處理輸出最終值。

懸浮物是指懸浮在水中的固體物質，是衡量水污染程度的指標之一，造成水渾濁 的主要原因。隨著顆粒物濃度不斷增大，入射光不能照射到所有顆粒物，并且在90°方向的散射光被其它顆粒物遮擋而檢測不到，因此采用兩束更小的散射光測量懸浮物。

三、產品特點

l?散射光原理，內置溫度傳感器；

l?支持RS-485，Modbus/RTU協議；

l?光纖式結構，抗外界光干擾能力強；

l?紅外LED 光源，穩定性高；

l?IP68防護，水深20米內。

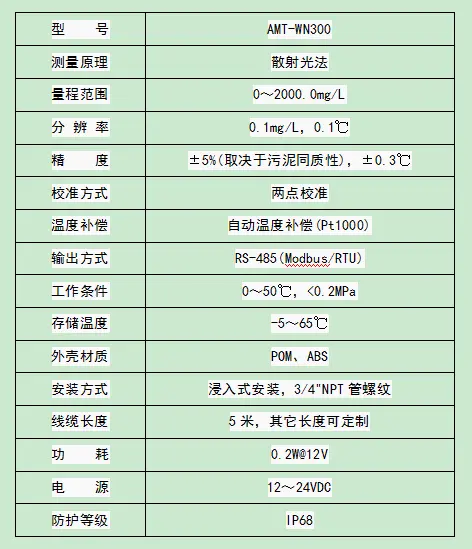

四、技術參數

*注：傳感器接頭為M16-5芯防水接頭公頭。

六、傳感器安裝

傳感器安裝距離要求：與側壁保持5cm以上，與底部保持10cm以上。

?

七、電氣連接

傳感器線纜為4芯雙絞屏蔽線，線序定義：

l?紅色線—電源線（12～24VDC）

l?黑色線—地線（GND）

l?藍色線—485A

l?白色線—485B

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。

接線說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，所有接線處均要求做防水處理，用戶線纜應具有一定的防腐蝕能力。?

八、應用市場

廣泛應用于市政/工業廢水：初級和二次沉淀池、回流活性污泥、廢活性污泥、混合液、曝氣池、排水、地表水、市政污水、工業廢水、污水 處理、自來水廠、過程控制...等諸多領域。
