(一) PCB 應變測試的背景及目的

一、背景

目前各式各樣的電子產品如個人計算機、PDA、手機、數位照相機、電子儀器、車輛衛星導航器、汽車驅動零件等電路，無一不使用 PCB 產品。隨著電子產品功能多樣化、體積小型化及質量輕量化之設計趨勢要求，PCB 上的小型零件增加，使用更多層 PCB 也隨之增加，同時也增加 PCB 上零件面積的使用密度。如此一來這些 PCB 電子產品中，在研發、制造、包裝、運輸及使用者使用過程中，常有不良產品誕生，使得產品質量下降。在這些外在因素之下，為了要提升產品質量及更了解產品特性。由于國際方面要求制程改變?yōu)闊o鉛制程，對于此制程的改變更加會造成產品的失效。

經證實，運用應變測量來控制印刷版翹曲對電子工業是非常有利的，而且其做為一種甄別有損制造工藝的方法早已被行業認可。然而，隨著互連密度的增加且變得更脆，翹曲導致?lián)p傷的可能性也在增大。當下需要電路板代工廠和元器件供應商都在客戶指定的應變水平下進行操作。

二、目的

應變測試可以對SMT封裝在PWB組裝、測試和操作中受到的應變和應變率水平進行客觀分析。

由于元器件焊點對應變失效非常敏感，因此PWB在最惡劣條件下的應變特性顯得至關重要。對所有表面處理方式的封裝基板，過大的應變都會導致焊點損傷。這些失效包括在印刷板制造和測試過程中的焊料球開裂、線路損傷、焊盤起翹和基板開裂。

?本人建議：治具設備廠商、代加工廠以及企業內部都能夠獨立的進行應變測試。

并對PCBA生成制程機械應力提供量化和風險等級評估，把控失效率。

應力測試值為微應變：也是用來表示應變形變量的變化程度，單位用μm/m、με和ue等方法表示。

微應變常見于PCBA制程中，常見會帶來機械應力的制程有：SMT貼片機制程、DIP插件制程（手動和自動）、分板制程（手掰板、V-cut、走刀式和銑刀分板）、PCBA功能測試制程（ICT和FCT）、打螺絲裝配制程、可靠性震動和跌落測試等等。在這些生成制程中的微應變過大會導致產品失效不良。

(二)?應力應變測試的系統框圖

PCB應力應變測試概述

運用電阻式應變片阻值的變化來量化PCBA制程帶來的應變。

參照和結合IPC/JEDEC-9702(是一個應變識別指引）和IPC/JEDEC-9704（主要集中于印刷線路板的應變測試）標準，深圳品科技自主研發的TSK系列PCB應變測量系統。

TSK應力應變測試儀的特點：

1.便攜式小型化性價比高的精密測量儀器，模塊式設計，8通道/模塊，可拓展。

2.構成簡易，通過電腦來控制測量，一鍵自動生成報表及報表合并功能。

3.采集信號為120/350歐姆應變片(采用不同模塊)。

4.允許采樣率為10KHz（32通道同時采樣）。

5.操作菜單以對話框形式，中文界面，簡單快速。

6.結合國際上應變片測試標準Intel標準和IPC-9704標準，一鍵全自動生成報告，并判斷“Pass” or“ Failed”。

?符合IPC和行業標準，TSK應力應變測試儀的相關參數：

◆ 單模塊通道數：8/4個模擬輸入通道

◆ 采樣率：10KHZ/通道

◆ 采樣模式：多通道同步采樣

◆ ADC分辨率：24位

◆ 支持應變式傳感器電阻值：TSK-32A系列支持120Ω，TSK-32B系列支持350Ω

◆ 支持惠斯通電橋類型：1/4 橋

◆ 轉換精度：3.5062nV/V/LSB

◆ 精度增益誤差：0.02%（已校準，常規測量條件25℃,±5℃）

◆ 全量程范圍：±29.4mV/V（+55000uE/-55000uE）

◆ 端子間過壓保護：±30V

◆ 穩定性：增益漂移6ppm/℃

◆ 機箱接口類型：USB2.0高速輸入

◆ 供電電源：11到30VDC，220VAC

◆ 工作溫度：-40℃～70℃，工作濕度：10%～90% RH，無凝結

◆ 存儲溫度：-40℃～85℃，存儲濕度：5%～90% RH，無凝結

◆ 防護等級：IP 40

PCB應力應變測試

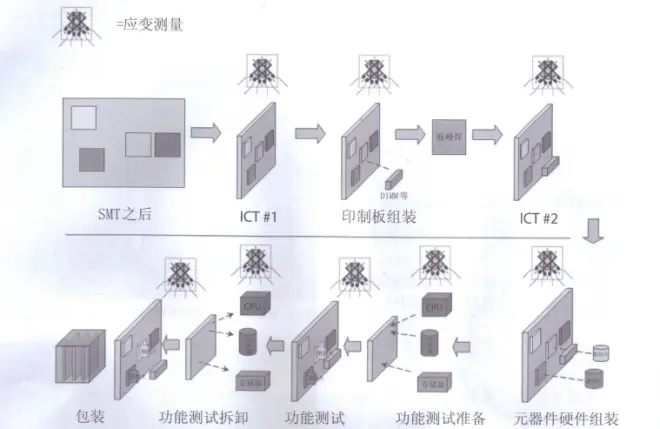

一、PCB典型的制造流程

使用應變測試，你可以定量地評估和識別出潛在大應力引起的、有害的流程，但是你需要在執行這些流程前識別出它是否有害。

談到PCB測量的必要性，我們首先一起了解下“1-10-100法則”，它講的是在設計階段花1塊錢能解決的問題，在制造階段要用至少10倍成本來糾錯，如果缺陷流出到顧客，則至少要花100倍成本來糾錯。也就是說, 發現缺陷晚了一步，需要花費的成本將成指數倍上升。

根據 IPC/JEDEC-9704 標準文件，典型制造的流程被分為：

1. SMT（表面貼裝技術）裝配流程?

z 切板（直線切割和弧線切割）流程

z 所有的人工操作流程

z 所有重做與潤飾流程

z 連線安裝

z 部件安裝

2. 板子測試流程?

z 電路板在線測試（ICT）?

z 電路板功能測試（BFT）或者其他類似的功能測試

3. 機械安裝?

z 散熱片裝配板子支架裝配

z 系統電路板組裝或系統裝配

z 外圍部件互連（PCI）或子卡安裝

z 雙列直插內存模塊（DIMM）安裝

4. 運輸環境

深圳市品控科技開發有限公司是一家專注于應變測試技術研發和應用的企業，為3C電子、汽車電子、半導體行業提供PCB應變測試解決方案，能迅速為客戶解決問題。主營產品：TSK應力測試儀（TSK-8、TSK-32、TSK-64系列）、TSK應變片、應變測試服務。

? ? TSK-64是一款便攜式應力測試儀，主要用于PCBA生成SMT和DIP應變測試、分板應力測試、ICT應力測試、FCT應力測試、組裝應力測試和跌落應力測試等等，也常用于空調管路應力測試，玻璃應力測，以及一些結構件的應力測試等等。儀器體積小，便攜帶；軟件操作簡單，上手方便，能快速進行測量并根據IPC/JEDEC-9704標準一鍵自動生成報告。對生產測試流程進行完整的應力測試分析，該系統在滿足常規的應力數值分析、應力速率分析，等基本功能要求的同時，根據客戶后續發展需求，進行功能和通道數的擴展（8通道、16通道、24通道、32通道、40通道、48通道、56通道、64通道可根據情況選配）。

?
