DellEMC PowerStore X系列初始化配置文檔

2022-01-23 11:43 作者:墨小胎 0人讀過 | 我要投稿

一、IP地址規劃

管理IP：

注：以上IP為示例，根據客戶情況更改。

二、存儲鏈路連接

1.后端布線

2.前端布線

三、設備安裝

3.1PowerStore初始化準備

3.1.1物理環境準備

Base enclosure重量、尺寸：

Expansion enclosure重量、尺寸：

供電要求：

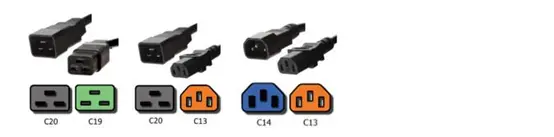

電源接口要求：

溫度要求：

3.1.2PowerStore 網絡環境準備

1.本次安裝的為一套1臺PowerStor1000X appliance，2個節點,每個節點配置4個萬兆光口；實施需要兩臺TOR網絡交換機。

2.PC服務器或者laptop，用于初始化PowerStore存儲（此主機網絡與OOB管理網絡通訊），需要IE10+瀏覽器或其他。此次實施使用實施工程師的電腦連接配置。

3.兩臺ToR交換機，需要配置VLT互聯。

?

3.1.3發現存儲

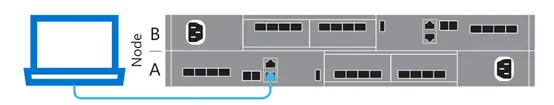

如下圖所示，筆記本直連節點A的服務LAN口，IP地址（128.221.1.250）

在網絡瀏覽器中，轉到https://128.221.1.250

登錄到PowerStore Manager，用戶名：admin，默認密碼：Password123＃。

3.2初始化

3.2.1初始化登錄

瀏覽器彈出窗口到管理網絡，輸入默認用戶名密碼：admin/Password123#

3.2.2接受協議

下拉協議，都選“I acept this agreement”，點擊“ACCEPT”按鈕

3.2.3填寫集群名稱

填寫PowerStoreX系列存儲集群名稱

3.2.4修改密碼

輸入默認密碼及新密碼，右側默認勾選service用戶同步更改密碼，點擊“UPDATE”更新密碼

密碼更新成功

3.2.5配置磁盤冗余

選擇磁盤冗余級別，默認為單磁盤冗余

3.2.6網絡配置

填寫管理網絡信息

填寫存儲網絡信息

填寫vMotion網絡信息

填寫DNS和NTP信息

填寫數據交換機信息

填寫vCenter配置信息

驗證網絡配置

網絡配置驗證成功，Warning可忽略

點擊上圖按鈕 CONFIGURE

配置過程中管理界面連接會丟失一段時間

再次連接管理界面，出現可選配置

配置完成

3.2.7配置SupportAssist

勾選接受協議，點擊NEXT

保持空配置，點擊CONFIGURE

完成初始化

3.2.8初始化完成

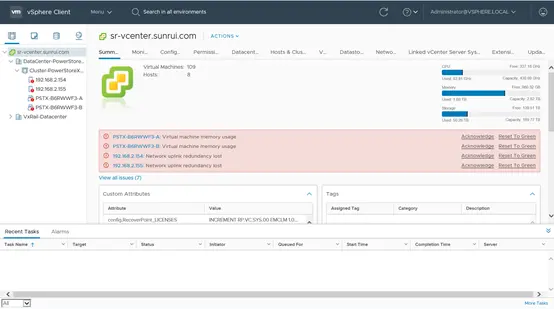

初始化完成后會在客戶的VC中增加兩臺ESXi主機和兩臺虛擬機

3.3安裝許可

初始化完成后，首次登錄管理界面，提示使用試用許可或安裝許可，點擊“CONFIGURE LICENSE”按鈕，安裝許可

申請?jiān)S可有兩種方法，

第一使用SN號（與Unity同），第二使用存儲導出txt文件更換許可（與PowerScale同）。

許可文件問.xml格式，上傳完成后Settings界面顯示如下

3.4升級OS

X系列升級步驟較多，下載PowerStore X型號升級包.zip文件后，從.zip文件中解壓縮各個軟件升級包。

在PowerStore Manager中，選擇Settings圖標，然后選擇Cluster部分中的Upgrades。選擇Upload Package。

選擇要上傳的PowerStore X型號軟件升級包（包括預升級程序包、節點固件升級和PowerStore OS），并選擇 Open。將三個包依次上傳。

三個包上傳完成后，無法查看原包的名稱，可根據版本時間Release Data參數分辨。

在PowerStore Manager中，選擇Compute>vCenter Server Connection，然后選擇啟動Launch vSphere以啟動vSphere Client。在vSphere Client中，登錄到vCenter Server。將戴爾認可的ESXi.zip文件導入vSphere Update Manager或vSphere Lifecycle Manager。

按以下順序執行PowerStore X型號設備升級步驟：

1）預升級程序包—安裝預升級程序包需要大約10至15分鐘才能完成。

2）節點固件升級—安裝節點固件升級包需要大約10至15分鐘才能完成。

3）ESXi更新—每個節點更新內部ESXi主機需要大約一到兩個小時才能完成。

4）PowerStore OS—升級PowerStore OS需要大約一個小時才能完成。

安裝PowerStore X型號預升級程序包

選擇Settings圖標，然后選擇Cluster部分中的Upgrades。在Software packages表中選擇預升級程序包，然后選擇Upgrade。

確認“UPGRADE NOW”

下方可查看升級進度

在重新啟動群集的節點之前，預升級程序包不會應用到PowerStore X型號群集。并且，在安裝預升級程序包后，節點不會自動重新啟動。但是，在內部ESXi主機上安裝ESXi更新時會重新啟動群集的節點。如果不安裝ESXi更新，則在PowerStore OS升級過程中，您必須重新啟動群集的節點上的ESXi主機。

?

安裝PowerStore X型號節點固件升級

選擇Settings圖標，然后選擇Cluster部分中的Upgrades。在Software packages表中選擇節點固件升級包，然后選擇Upgrade。

步驟同上。

在重新啟動群集的節點之前，節點固件升級包不會應用到PowerStore X型號群集。并且，在安裝固件升級包后，節點不會自動重新啟動。但是，在內部ESXi主機上安裝ESXi更新時會重新啟動群集的節點。如果不安裝ESXi更新，則在PowerStore OS升級過程中，您必須重新啟動群集的節點上的ESXi主機。

?

更新PowerStore內部ESXi主機

經查ESXi版本為：6.7.0（Build17700523)與最新升級包2.0.1.0-1452126所帶ESXi670-202103001.zip是否版本一致，https://www.virten.net/vmware/esxi-release-build-number-history/，，如ESXi版本一致則不需要升級，只需要重啟節點以完成PowerStore OS步驟。

?

登錄vCenter，選擇“菜單”-“Lifecycle Manager”

選擇“導入ISO”選項卡，點擊“導入ISO”按鈕，選擇要升級的版本的ISO鏡像

導入完成后顯示安裝鏡像

選擇“基準”選項卡，點擊“新建”按鈕，新建“基準”

輸入名稱，選擇“升級”，點擊下一步

選擇上一步上傳的ISO鏡像

點擊“完成”按鈕

在主機和集群界面，選擇主機，右側選擇“更新”à“基準”界面，在“附加的基準”下，點擊“附加”-“附加基準或基準組”按鈕

選擇上一步創建的基準“升級”，點擊“附加”按鈕

選擇剛剛附加的基準，點擊“修復”按鈕

接受協議

選擇主機，點擊“修復”按鈕

等待主機升級完成。

?

識別群集的主設備上的主節點和對等節點。如下界面，顯示主節點。

選擇Compute>vCenter Server Connection，然后選擇Launch vSphere以啟動vSphere Client。

目前初始化完成后ESXi為：6.7.0（Build17700523)與最新升級包2.0.1.0-1452126所帶ESXi670-202103001.zip為同一版本，https://www.virten.net/vmware/esxi-release-build-number-history/，則需手動重啟兩臺ESXi節點，在vCenter界面，依次重啟兩個節點。

?
